Aktivierungs- und Deaktivierungs-
tasten A, B, C und D mit integrierten
Status-LEDs. Die Tasten können von
einem Techniker zur Aktivierung
einzelner Partitionen, Teilbereiche
oder Teilsets oder zur Ansteuerung
von Ausgängen konfiguriert werden.
•
Klemmen für Zwei-Draht-Zonen (FSL
oder CCL) oder Vier-Draht-Zone (CCL)
•
Klemmen für optionalen program-
mierbaren Ausgang
•
Klemmen für optionalen externen
Proximity-Leser KEY-EP (nicht im
Lieferumfang enthalten). Mit einem
externen Proximity-Leser kann das
System von außerhalb der Schutzzone
aus aktiviert oder deaktiviert werden.
Klemmen für optionalen externen
•
Lautsprecher (nicht im Lieferumfang
enthalten)
Lokales Menü zur Einstellung der
•
Adresse und anderer Optionen
(Rücklicht, LED und Summerbetrieb)
Hinweis: Einzelheiten zur maximal
verwendbaren Anzahl an Bedienteilen
finden Sie im Technischen Handbuch.
Verwendung der Tasten
Tasten aktivieren und deakti-
vieren. A/B/C/D mit integrierten
Status-LEDs zur Anzeige des
Aktivierungsstatus des Systems.
Navigationstasten mit
integrierten Alarm-LEDs
Überfalltasten

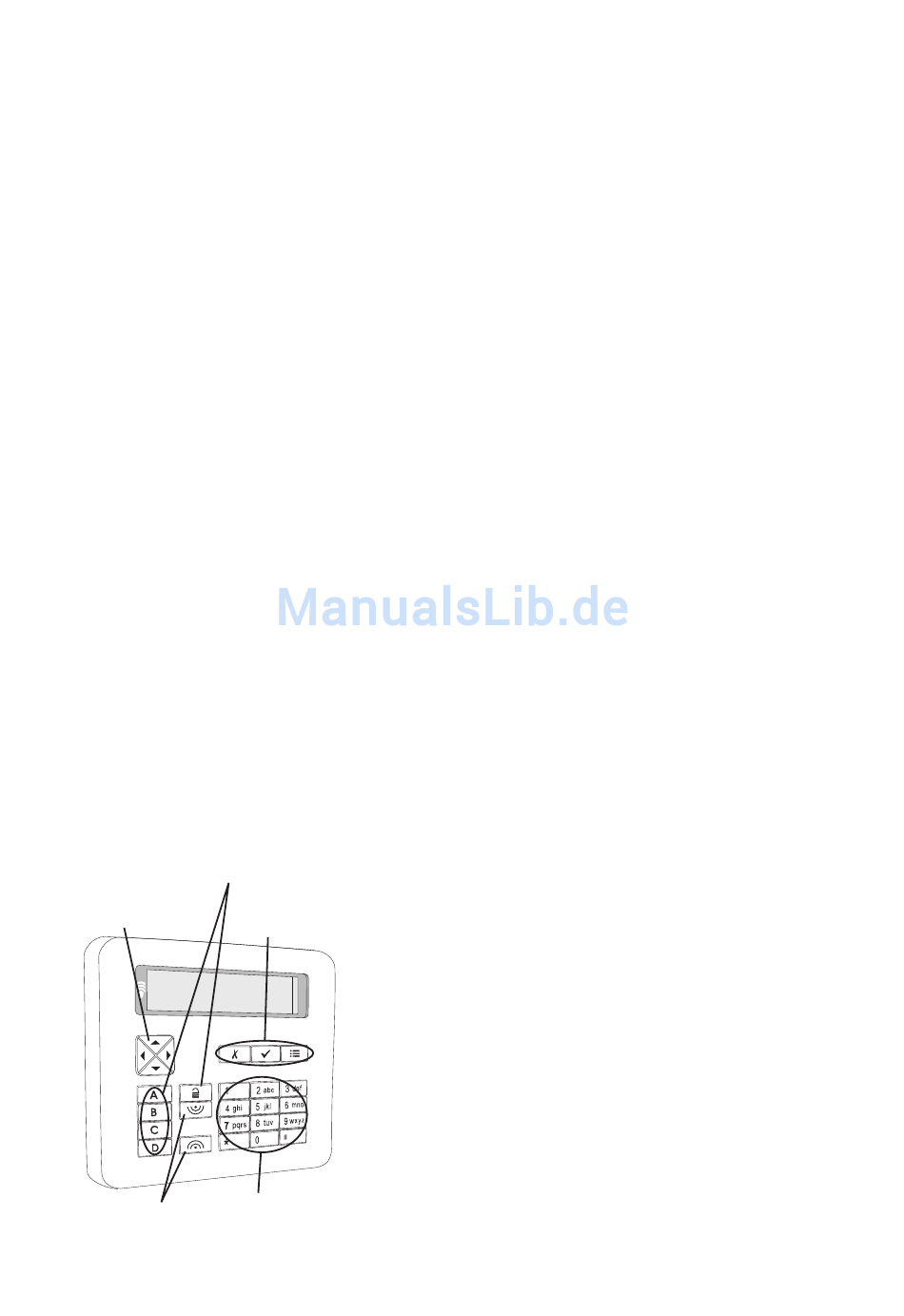

Abbildung 1. Verwendung der Tasten
Seite
2
Programmiertasten
Ziffern-/
Buchstabentasten
Sie können die LEDs hinter den
Navigationstasten A, B, C und D über
das lokale Menü aktivieren oder deak-
tivieren (siehe Seite 6).
Nähere Informationen zur
Verwendung des Bedienteils finden
Sie in der Kurz anleitung und im
Administratorhandbuch.
Installieren des Bedienteils
Schritt 1: Montageort wählen
Wählen Sie einen passenden
•
Montageort und eine geeignete
Höhe für die Benutzer aus.
•
Platzieren Sie das Bedienteil
außer Sichtweite von möglichen
Eindringlingen und innerhalb des
durch die Einbruchmeldeanlage
geschützten Bereichs.
•
Platzieren Sie das Bedienteil nicht
neben Computern, Kopiergeräten,
Funkgeräten, CAT 5-Datenleitungen
oder industriellen Versorgungs-
komponenten.
•
Überprüfen Sie, dass die maximal
zulässigen Kabellängen (siehe
Technisches Handbuch) nicht über-
schritten werden.
•
Das Bedienteil muss einen Abstand
von mindestens 1 Meter zu einem
Proximity-Leser haben (einschließ-
lich eines integrierten Lesers inner-
halb eines anderen Bedienteils).
•
Die Montagefläche muss eben sein.
Schritt 2: Unterputzdose und
Verdrahtung installieren
Installieren Sie an der Stelle, an der
das Bedienteil montiert werden soll,
eine Hohlwanddose und führen Sie
die gesamte Verdrahtung in die Dose.
Hinweis:
Bevor Sie die Verdrahtung
•
installieren, trennen Sie die
