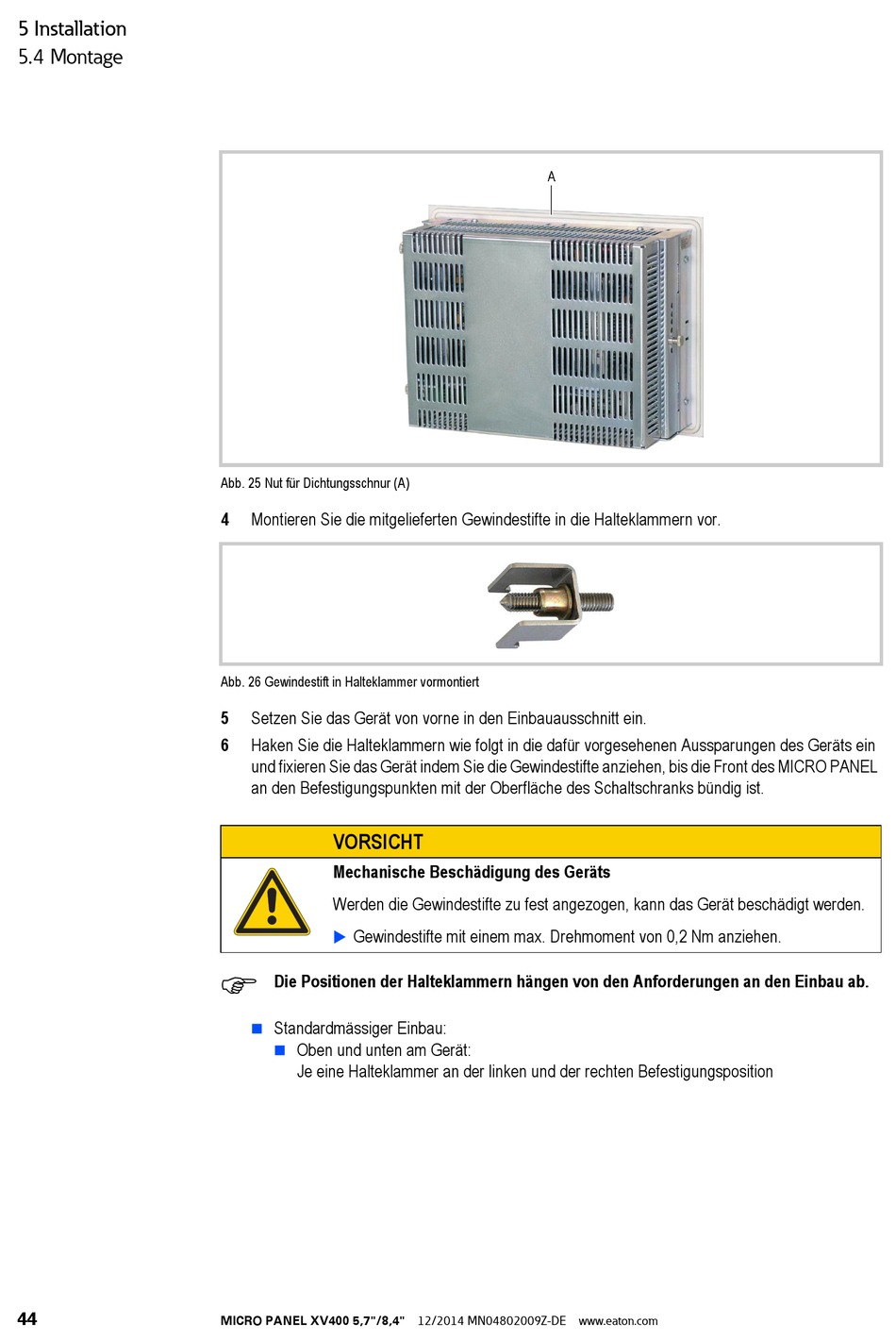

5 Installation
5.4 Montage
44
Abb. 25 Nut für Dichtungsschnur (A)
4 Montieren Sie die mitgelieferten Gewindestifte in die Halteklammern vor.
Abb. 26 Gewindestift in Halteklammer vormontiert
5 Setzen Sie das Gerät von vorne in den Einbauausschnitt ein.
6 Haken Sie die Halteklammern wie folgt in die dafür vorgesehenen Aussparungen des Geräts ein
und fixieren Sie das Gerät indem Sie die Gewindestifte anziehen, bis die Front des MICRO PANEL
an den Befestigungspunkten mit der Oberfläche des Schaltschranks bündig ist.
VORSICHT
Mechanische Beschädigung des Geräts
Werden die Gewindestifte zu fest angezogen, kann das Gerät beschädigt werden.


Gewindestifte mit einem max. Drehmoment von 0,2 Nm anziehen.
Die Positionen der Halteklammern hängen von den Anforderungen an den Einbau ab.

Standardmässiger Einbau:

Oben und unten am Gerät:
Je eine Halteklammer an der linken und der rechten Befestigungsposition
