5 Installation
5.4 Montage
50

Standardmässiger Einbau:

Oben und unten am Gerät:
Je eine Halteklammer an der linken und der rechten Befestigungsposition

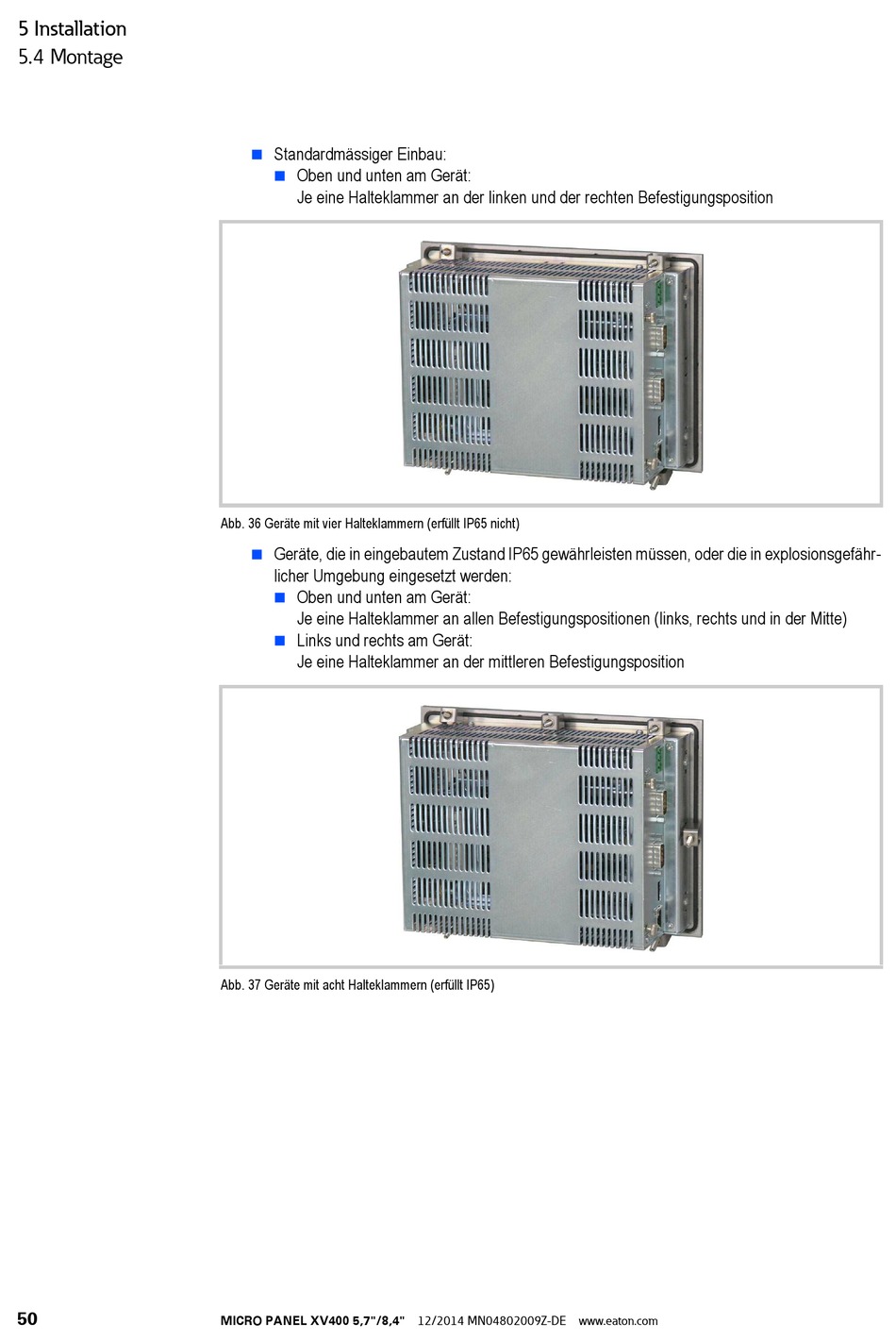

Abb. 36 Geräte mit vier Halteklammern (erfüllt IP65 nicht)

Geräte, die in eingebautem Zustand IP65 gewährleisten müssen, oder die in explosionsgefähr-
licher Umgebung eingesetzt werden:

Oben und unten am Gerät:
Je eine Halteklammer an allen Befestigungspositionen (links, rechts und in der Mitte)

Links und rechts am Gerät:
Je eine Halteklammer an der mittleren Befestigungsposition
Abb. 37 Geräte mit acht Halteklammern (erfüllt IP65)
