7.4 Skötsel
i
Apparater som måste öppnas (reparation) ska sedan
kalibreras på nytt (se även informationsbladet för
kalibrering av avgasmätinstrument för externtänd-
ningsmotorer). Apparatreparationer (isärtagning.
justering, iståndsättning o.s.v.) kan endast utföras av
en auktoriserad kundservice.
GF 3
O2 AF I
7 6 5
4
459906_4Rf.eps
11
10

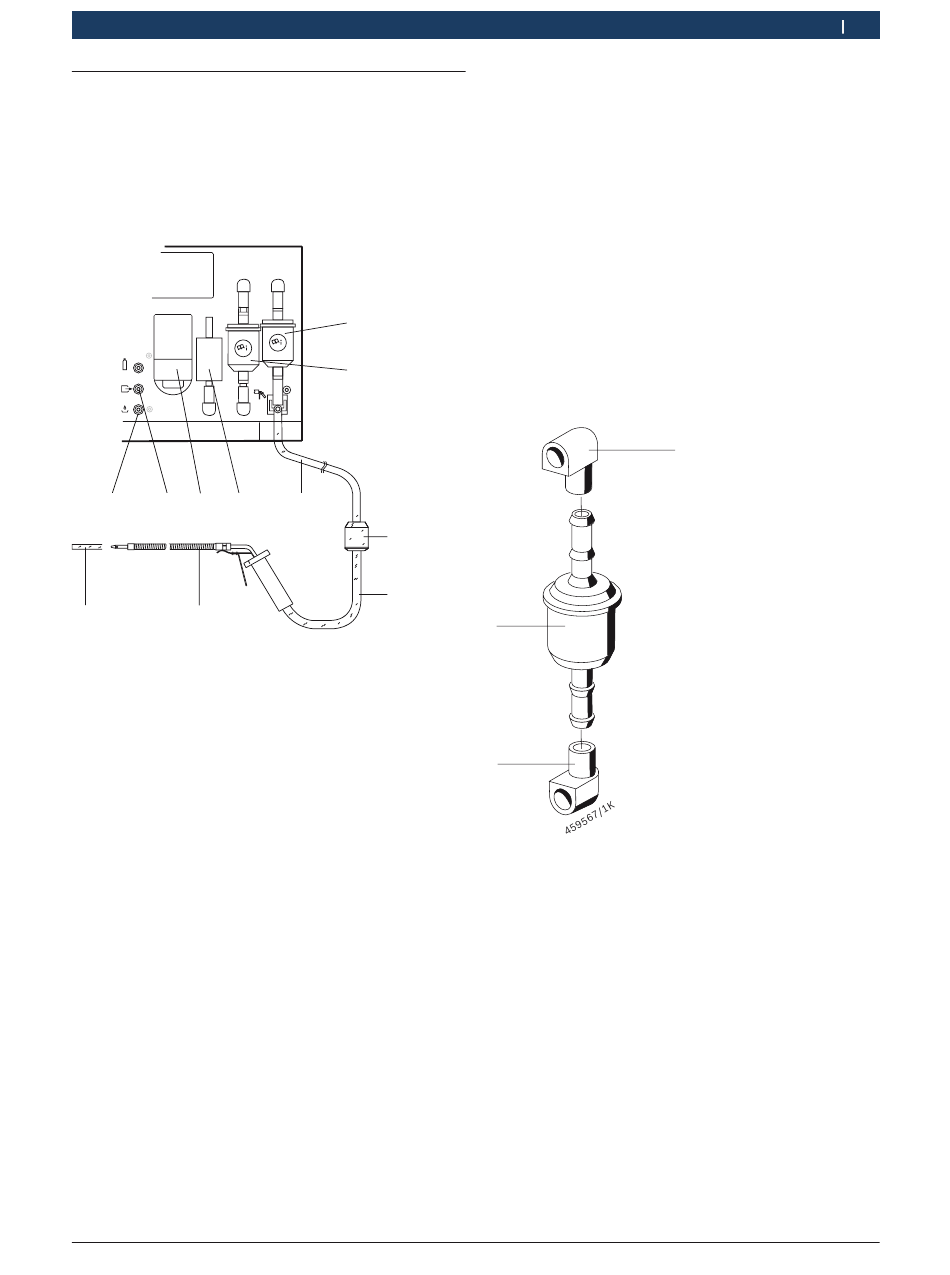

Fig. 7: BEA 750
1 Grovfilter GF2
2 Grovfilter GF3
3 8 m slangledning
4 Aktivkolfilter AF1
5 O -sensor
2
6 Mätgasutgång
7 Gas- och kondensutgång (PVC-slang klar)
8 Grovfilter GF1
9 30 cm Vitonslang (svart)
10 Avgasprovtagningssond
11 Plastslang för läckagetest
7.4.1 Provtagningssystemets täthet
För exakta avgasmätningar krävs ovillkorligen ett tätt
provtagningssystem (provtagningssond för avgas, servi-
ceslangar, grovfilter). Vi rekommenderar därför att dag-
ligen kontrollera tätheten (läckagetest).
7.4.2 Avgasprovtagningssond
Håll öppningen på avgasprovtagningssondens spets ren.
Vid HC-återstoder och kondensbildning: dra av prov-
tagningssonden från serviceslangen och renblås med
tryckluft mot sugriktningen.
7.4.3 Provtagningsslang
Kontrollera avseende skada. Vid HC-återstoder eller
kondensbildning: dra av serviceslangen från mätinstru-
mentet och renblås med tryckluft mot sugriktningen.
Robert Bosch GmbH
GF 2
1
2
3
8
9
Underhåll | BEA 750 | 281
7.4.4 Grovfilter
i
Vid byte av grovfilter GF1, GF2 och GF3 använd en-
dast originalfilter med artikelnummer 1 687 432 005.
Om andra filter används (t ex i handeln förekommande
bränslefilter) skadas de efterföljande mätkamrarna till
följd av korrosionsåterstoderna (t ex rostpartiklar från
metallfilterinsatser) och otillräcklig filtereffekt.
!
Vid maskindriftstopp, som uppstått pga felaktiga
filter, fritar vi oss från all garanti och allt ansvar.
Byte av grovfiltren GF2 och GF3
1. Ta bort grovfiltret (fig. 4, pos.1) tillsammans med
vinkelslangstyckena (fig. 4, pos.2) från det övre och
undre anslutningsstycket.
1
2
Fig. 8: Byte av grovfiltret
2. Dra med en lätt vridning bort båda vinkelslangstyck-
ena från grovfiltret och montera på det nya grovfil-
tret.
3. Montera ett nytt grovfilter med vinkelslangstycken
på anslutningsstycket (monteringsläge är märkt på
BEA 750).
sv
2
|
