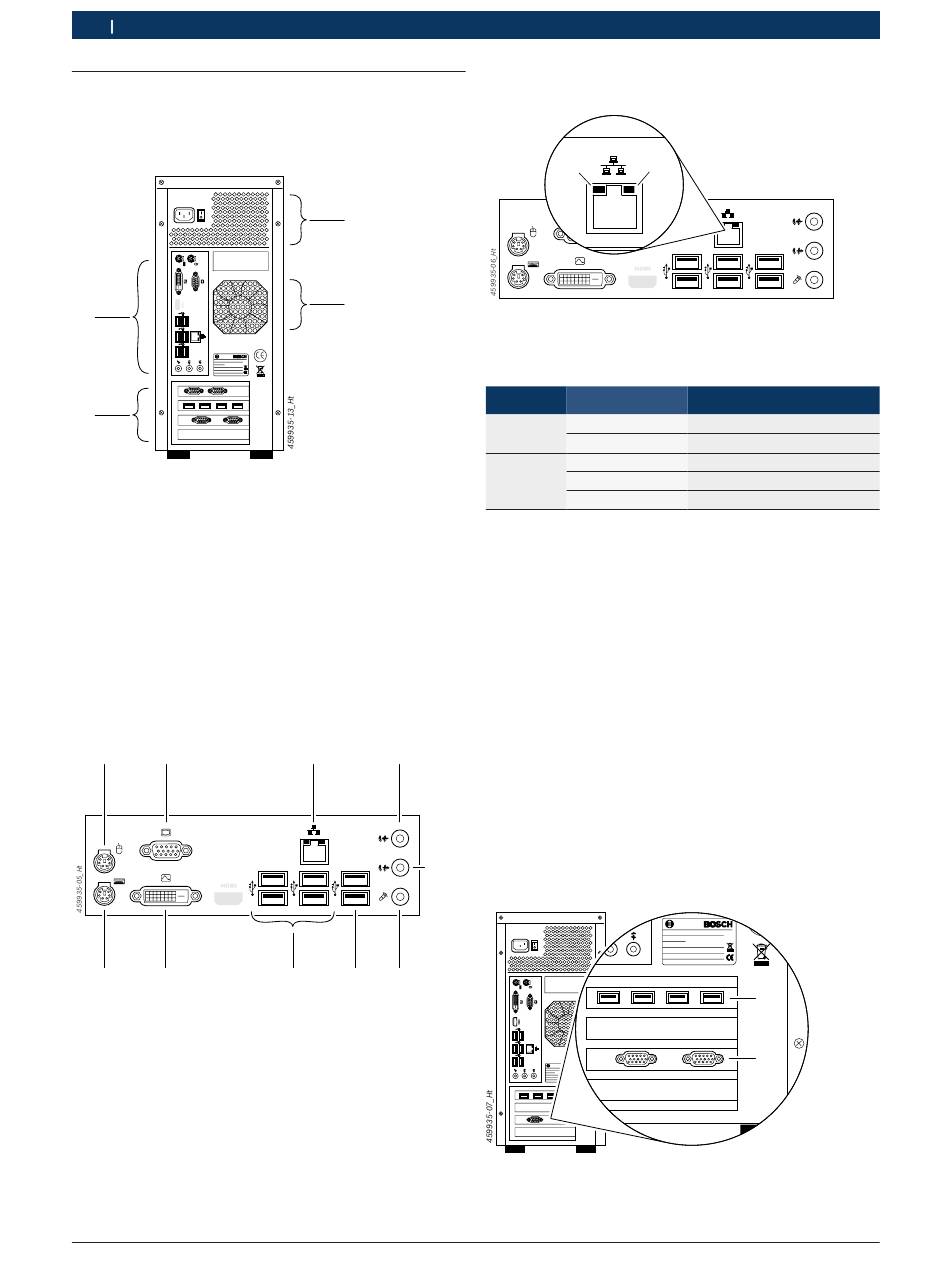

3.7 Anschlüsse
3.7.1 Aufteilung
Die Rückseite des PC ist in vier Bereiche gegliedert.
3
4
Abb. 5: Anschlüsse
1 Netzteil
2 Lüfter

3 Mainboard

4 Schnittstellenkarten
i
Die Anschlüsse des Mainboards sind bei jedem Typ
des PC gleich ausgelegt (siehe Kap. 3.7.2). Die An-
schlüsse im Bereich der Schnittstellenkarten ist vom
Typ des PC abhängig (siehe Kap. 3.7.3).
3.7.2 Mainboard
1 2
10 9
Abb. 6: Anschlüsse Mainboard
1 Maus (PS/2)
2 Monitor (VGA)
3 LAN (RJ45)
4 Audio (Eingang)
5 Audio (Ausgang)
6 Mikrofon
7 USB (USB 3.0)
8 USB (USB 2.0)
9 Monitor (DVI)
10 Tastatur (PS/2)
|
1 689 989 190 2018-02-24
1
2
3 4
5
8 7 6
LED-Status Netzwerk (LAN)
2
1
Abb. 7: LED-Status Netzwerk (LAN)
1 LED Netzwerkzugriff
2 LED Netzwerk-Übertragungsrate
LED Anzeige
Netzwerk- aus
zugriff
blinkt grün
Netzwerk- aus
Übertra-
leuchtet grün
gungsrate
leuchtet orange
3.7.3 Schnittstellenkarten
i
Peripheriegeräte, die am PC betrieben werden, müs-
sen mindestens USB 2.0 unterstützen. Der PC ist mit
zwei USB-Schnittstellen USB 3.0 ausgerüstet; an die-
sen USB-Schnittstellen können nur Peripheriegeräte
betrieben werden, welche USB 3.0 unterstützen.
Wenn Sie CAN-, SVTW- oder VPM 844 ISO-Module
verwenden, bauen Sie diese vor der Montage des PC
im Fahrwagen oder Prüfstand ein. Weitere Infor-
mationen siehe Montageanleitung "1 687 001 949"
(1 689 978 556).
!
An SVTW-Modulen dürfen am 25-poligen Anschluss
ausschließlich Geräte mit Brandschutzgehäuse be-
trieben werden.
1 687 023 689 / 1 687 023 690
Abb. 8: Anschlüsse 1 687 023 689 / 1 687 023 690
1 USB (USB 2.0)
2 Seriell COM 1 / COM 2
Status
keine Verbindung
Daten werden übertragen
Übertragungsrate 10 Mb/s
Übertragungsrate 100 Mb/s
Übertragungsrate 1000 Mb/s
1
2
