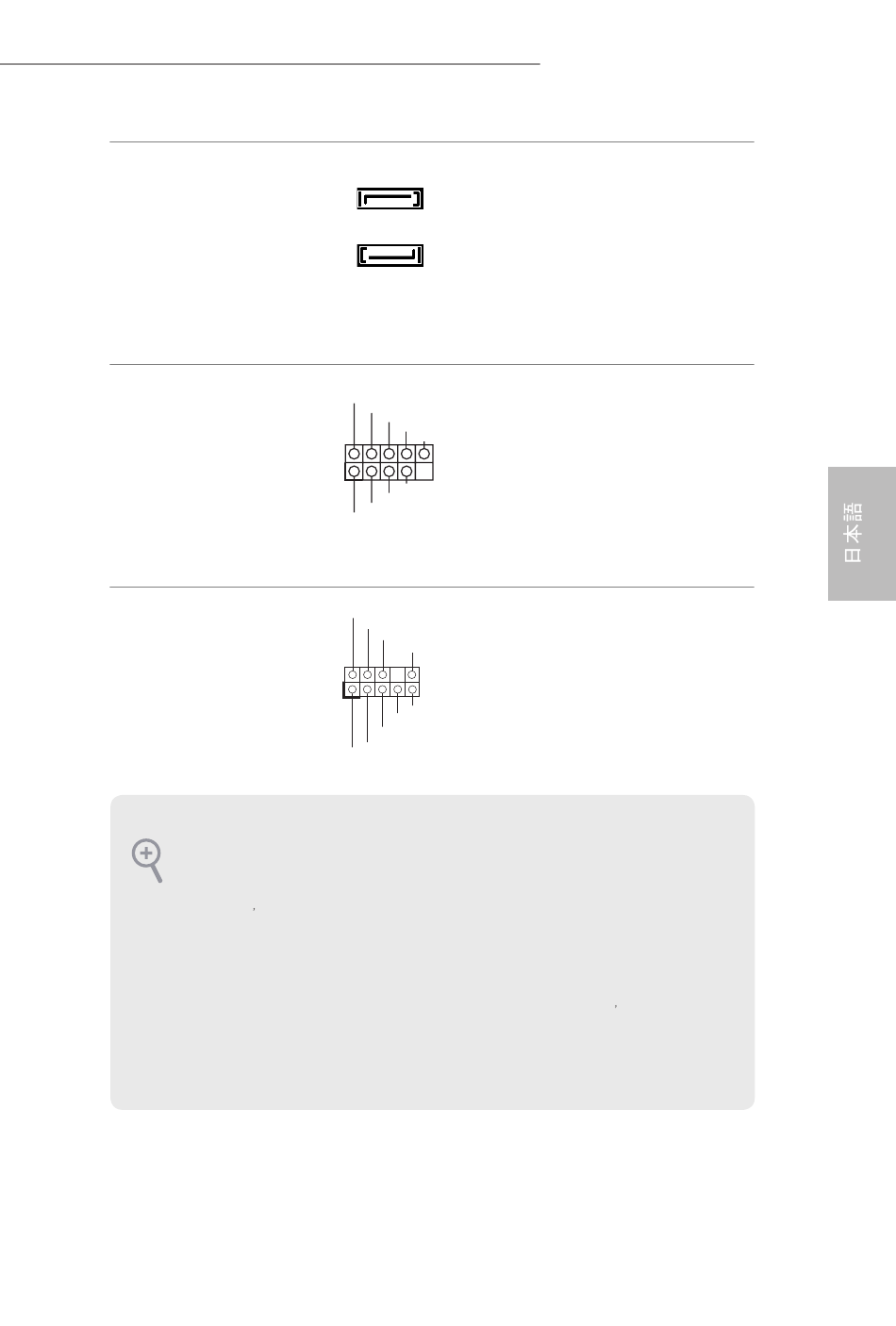

シリアル ATA2
コネクター
（SATA2_1 ：
p.1、 No. 8 参照）
（SATA2_2 ：
p.1、 No. 10 参照）
USB 2.0 ヘッダー
（9 ピン USB4_5）
（p.1、 No. 5 参照）
フロントパネルオーディ
オヘッダー
（9 ピン HD_AUDIO1）
（p.1、 No. 14 参照）
1. ハイディフィニションオーディオはジャックセンシングをサポートしています
が、 正しく機能するためには、 シャーシのパネルワイヤーが HDA をサポート
しているこ とが必要です。 お使いのシステムを取り付けるには、 当社のマニュ
アルおよびシャーシのマニュアルの指示に従ってく ださい。
2. AC 97 オーディオパネルを使用する場合には、 次のステップで、 前面パネル
オーディオヘッダーに取り付けてく ださい。
Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、 Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RETとOUT_RET は、 HD オーディオパネル専用です。 AC97 オーディ
オパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、 Realtekコントロールパネルの 「FrontMic」
タブで、 「 録音音量」 を調整してく ださい。
SATA2_1
SATA2_2
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Q1900B-ITX / D1800B-ITX
これら 2 つの SATA2 コネ
クターは、 最高 3.0 Gb/ 秒
のデータ転送速度で内部
ストレージデバイス用の
SATA データケーブルを
サポートします。
I/O パネルの 3 つの USB
2.0 ポートに加えて、 この
マザーボードには 1 つの
ヘッダーがあります。 各
USB 2.0 ヘッダーは、 2 つ
のポートをサポートでき
ます。
このヘッダーは、 フロント
オーディオパネルにオー
ディオデバイスを接続す
るためのものです。
