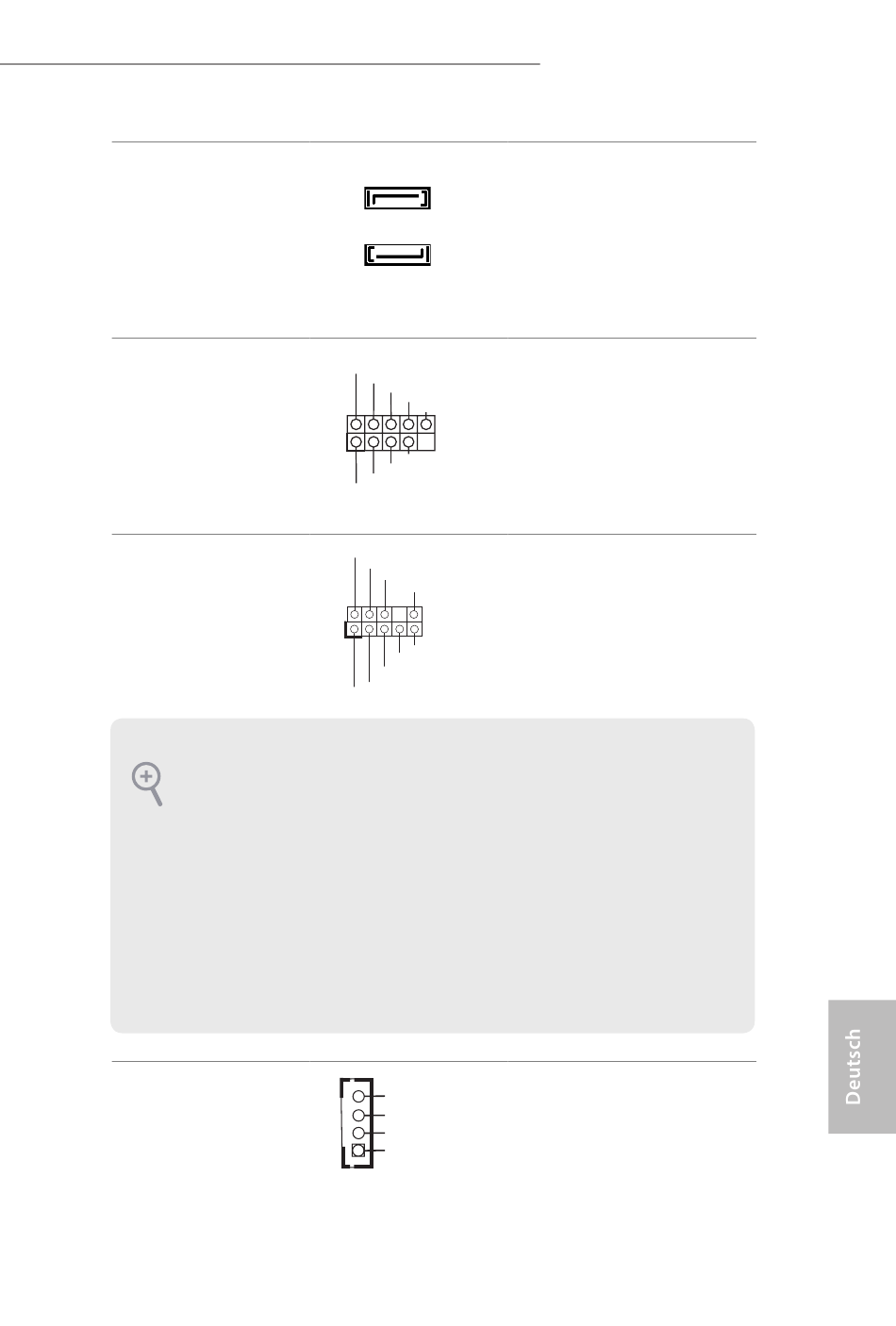

Serial-ATA-III-Anschlüsse
(SATA2_1:
siehe S. 1, Nr. 8)
(SATA2_2:
siehe S. 1, Nr. 10)
USB 2.0-Stiftleisten
(9-polig, USB4_5)
(siehe S. 1, Nr. 5)
Audiostiftleiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 14)
1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss
dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die
Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der
Audiostiftleiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen
sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes
Mikrofon)"-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume
(Aufnahmelautstärke)" an.
3-W-Audio-Amp-
Ausgang
Wafer-Steckleiste
(4-polig, )
(siehe S. 1, Nr. 15)
SATA2_1
SATA2_2
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Front_R-
Front_R+
Front_L+
Front_L-
1
Q1900B-ITX / D1800B-ITX
Diese zwei SATA-II-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungsge
schwindigkeit bis 3,0 Gb/s.
Neben drei USB 2.0-Ports
an der E/A-Blende befindet
sich eine Stiftleiste an
diesem Motherboard. Jede
USB 2.0-Stiftleiste kann
zwei Ports unterstützen.
Diese Stiftleiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.
Bitte verbinden Sie den
Gehäuselautsprecher mit
dieser Stiftleiste.
