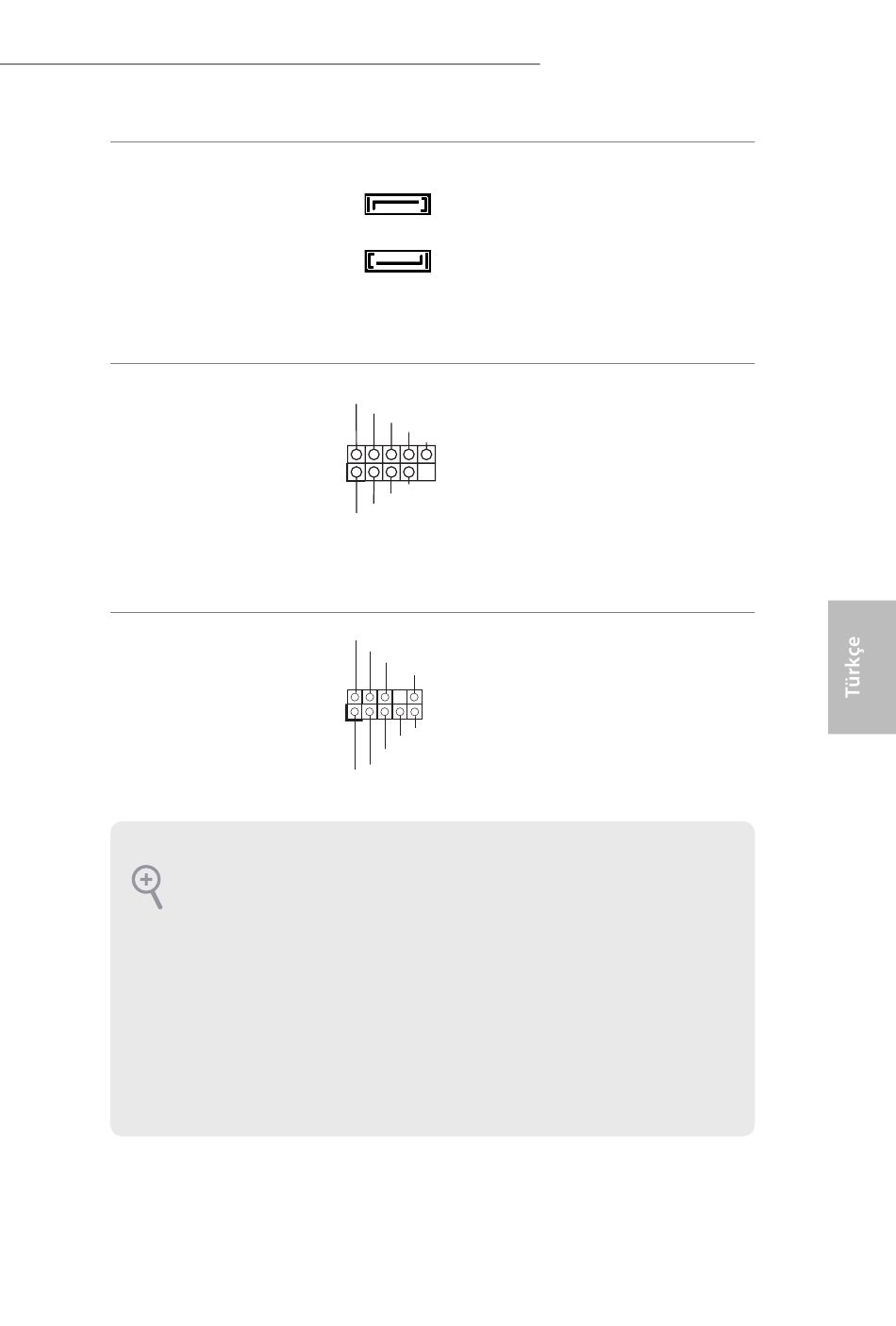

Seri ATA2 Bağlayıcıları
(SATA2_1:
bkz. s.1, No. 8)
(SATA2_2:
bkz. s.1, No. 10)
USB 2.0 Bağlantıları
(9-pin USB4_5)
(bkz. sf.1, No. 5)
Ön Panel Ses Bağlantısı
(9-pin HD_AUDIO1)
(bkz. sf.1, No. 14)
1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün
çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi
gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa
kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses
bağlantısına takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'ı (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları
bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine
gidin ve "Kayıt Ses Seviyesi"ni ayarlayın.
SATA2_1
SATA2_2
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Q1900B-ITX / D1800B-ITX
Bu iki SATA2 bağlayıcısı,
veri aktarım hızı 3,0 Gb/
sn'ye kadar olan dahili
depolama aygıtları için
tasarlanmış SATA veri
kablolarını destekler.
Bu anakart üzerinde, I/O
paneli üzerindeki üç USB
2.0 bağlantı noktasının
yanı sıra, bir adet bağlantı
bulunmaktadır. Her
USB 2.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
Bu bağlantı, ses aygıtlarının
ön ses paneline bağlanması
içindir.
