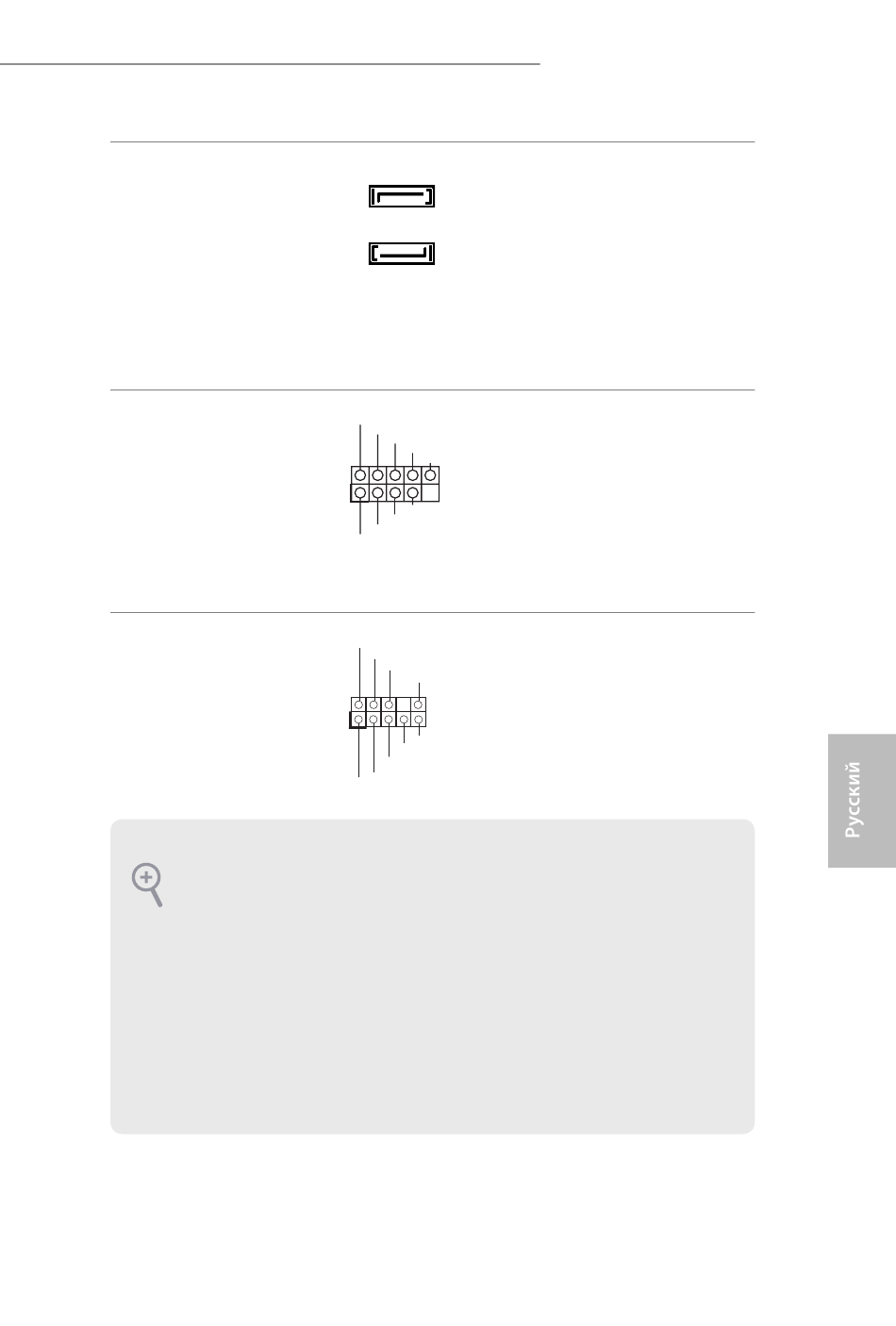

Разъемы Serial ATA2
(SATA2_1:
см. стр.1, № 8)
(SATA2_2:
см. стр.1, № 10)
Колодки USB 2.0.
(9-контактная, USB4_5)
(См. стр. 1, № 5)
Аудиоколодка передней
панели
(9-контактная, HD_
AUDIO1)
(См. стр. 1, № 14)
1. Аудиосистема высокого разрешения поддерживает функцию распознавания
разъема, но для е правильной работы необходимо, чтобы провод панели корпуса
поддерживал передачу сигналов HDA. Инструкции по установке системы см. в
этом руководстве и руководстве на корпус.
2. При использовании аудиопанели AC'97 подключите ее к аудиоколодке передней
панели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели
высокого разрешения. При использовании аудиопанели AC'97 их подключать
не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic
панели управления Realtek и отрегулируйте параметр Recording Volume
(Громкость записи).
SATA2_1
SATA2_2
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Q1900B-ITX / D1800B-ITX
Эти два разъема SATA2
предназначены для
подключения кабелей
SATA внутренних
запоминающих
устройств для передачи
данных со скоростью до
3,0 Гб/с.
Кроме три портов USB
2.0 на панели ввода-
вывода на материнской
плате также есть
одна колодка. Каждая
колодка USB 2.0 может
поддерживать два порта.
Эта колодка
предназначена
для подключения
аудиоустройств к
передней аудиопанели.
