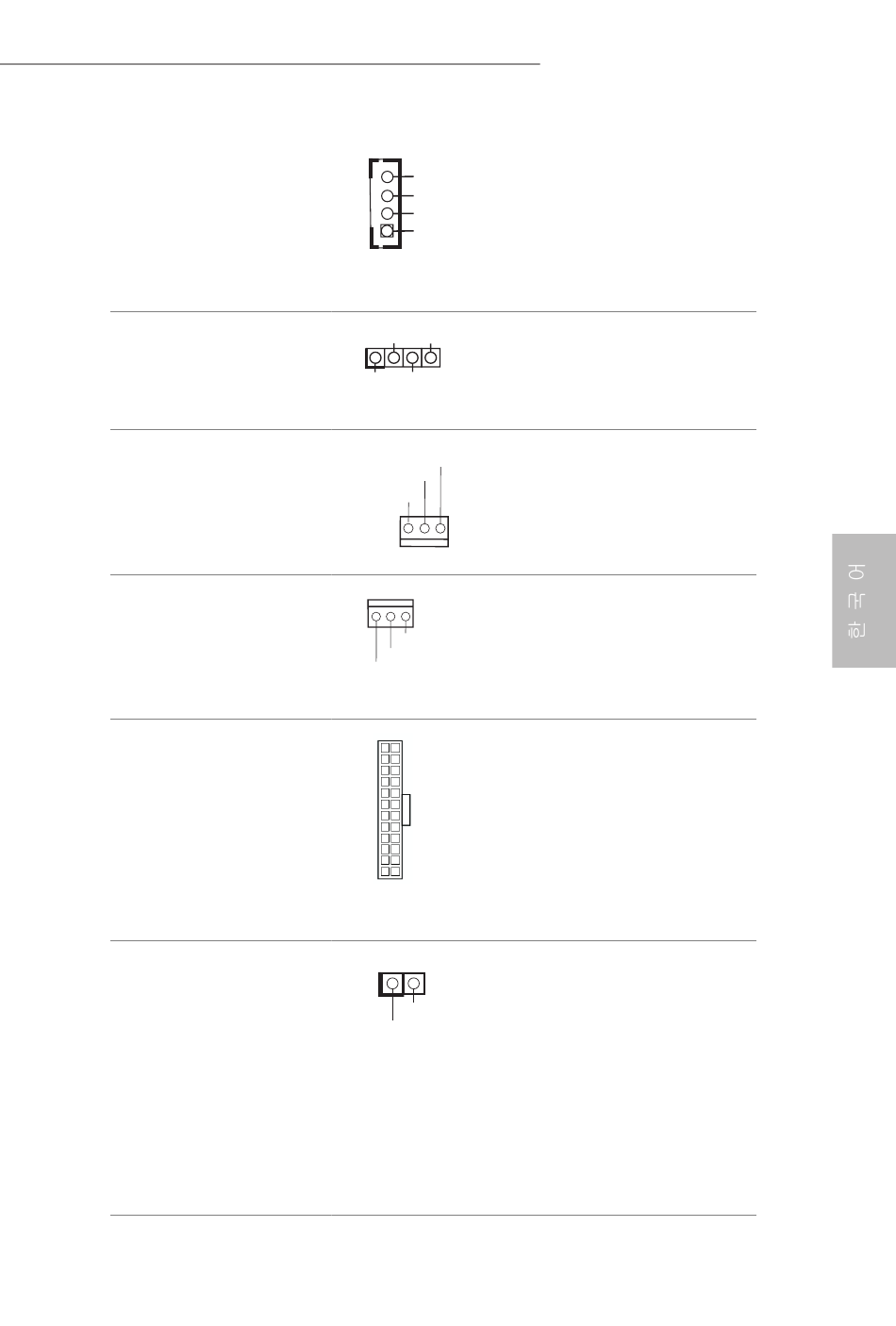

3W 오디오 AMP 출력
웨이퍼 헤더
(4 핀 SPEAKER2)
(1 페이지 , 15 번 항목 참
조 )
새시 스피커 헤더
(4 핀 SPEAKER 1)
(1 페이지 , 6 번 항목 참조 )
섀시 팬 커넥터
(4 핀 CHA_FAN1)
(1 페이지 , 11 번 항목 참조 )
CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 페이지 , 2 번 항목 참조 )
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 4 번 항목 참조 )
섀시 침입 헤더
(2 핀 CI1)
(1 페이지 , 12 번 항목 참조 )
Front_R-
Front_R+
Front_L+
Front_L-
1
DUMMY SPEAKER
1
+5V DUMMY
CHA_FAN_SPEED
FAN_VOLTAGE
GND
GND
+12V
CPU_FAN_SPEED
12 24
1 13
1
GND
Signal
Q1900B-ITX / D1800B-ITX
섀시 스피커를 이 헤
더에
연결하십시오 .
새시 스피커를 이 헤
더에 연결하십시오 .
팬 케이블을 팬 커넥
터에 연결하고 검은색
와이어를 접지핀에 연
결하십시오 .
CPU 팬 케이블을 커넥
터에 연결하고 검은색
와이어를 접지핀에 연
결하십시오 .
이 마더보드에는 24
핀 ATX 전원 커넥터가
탑재되어 있습니다 .
20 핀 ATX 전원공급장
치를 사용하려면 핀 1
과 핀 13 을 따라 연결
하십시오 .
이 마더보드는 섀시 커버가
제거될 경우 이를 감지하는
케이스 열림 감지 기능을 지
원합니다 . 이 기능을 사용하
려면 섀시 침입 감지 설계가
적용된 섀시를 사용해야 합
니다 .
87
