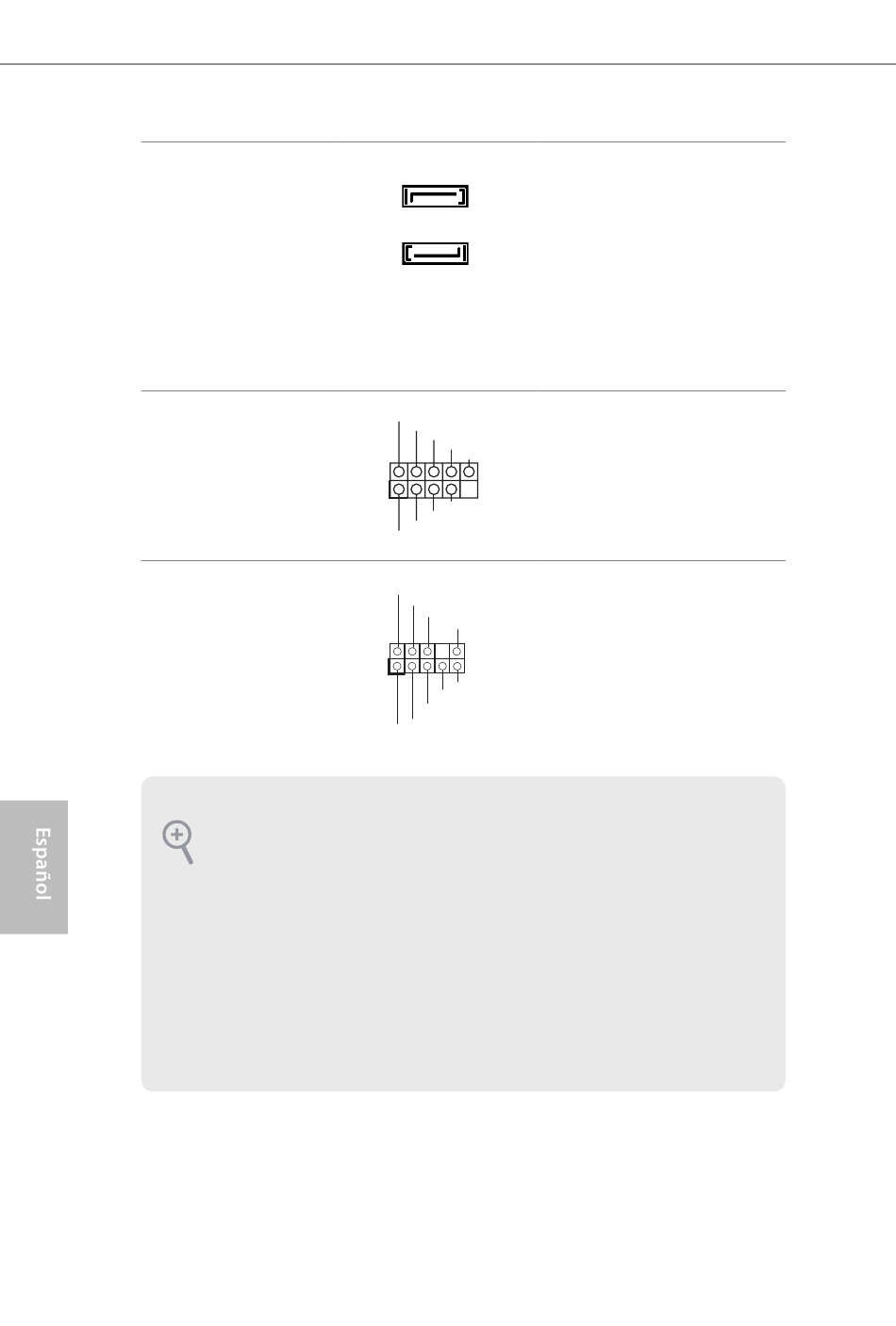

Conectores Serie ATA2
(SATA2_1:
consulte la pág.1, N.º 8)
(SATA2_2:
consulte la pág.1, N.º 10)
Cabezales USB 2.0
(USB4_5 de 9 pines)
(consulte la pág.1, N.º 5)
Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9 pines)
(consulte la pág.1, N.º 14)
1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA
para que pueda funcionar correctamente. Siga las instrucciones que se indican en
nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal
siguiendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es
necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (FrontMic) en el
panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).
50
Estos dos conectores
SATA2_1
SATA2 son compatibles
con cables de datos SATA
SATA2_2
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 3,0 Gb/s.
USB_PWR
Además de tres puertos
P-
P+
GND USB 2.0 en el panel I/O,
DUMMY
esta placa base contiene un
1
cabezal. Cada cabezal USB
GND
P+
2.0 admite dos puertos.
P-
USB_PWR
Este cabezal se utiliza para
GND
PRESENCE#
MIC_RET
conectar dispositivos de
OUT_RET
audio al panel de audio
1 frontal.
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
