- Seite 1 TECHNISCHES HANDBUCH Pförtnerzentrale Art. 1998VC Passion.Technology. Design.
-
Seite 2: Wartung
Dieses Comelit-Produktist für den Einsatz in Anlagen für Audio- und Video-Kommunikation in Wohngebäuden, Gewerbe- und Industrieanlagen, in öffentlichen Gebäuden und für den öffentlichen Gebrauch konzipiert. Installation Die Installation der Comelit-Produkte darf nur durch Fachkräfte unter genauer Befolgung der Anweisungen in den technischen Handbüchern / den Bedienungsanleitungen erfolgen. Leiter Vor Eingriffen an der Anlage immer die Spannungsversorgung unterbrechen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise ................... 2 Einstellungen ................. 19 I1 - Sprachwechsel ................20 Beschreibung ................... 4 I2 - Video-Einstellungen ..............20 Programmiertasten und Display .............5 I3 - Audio-Einstellungen..............20 Alphanumerisches Tastenfeld ..............5 I4 - Rufton-Einstellungen ..............21 Allgemeine Beschreibung ...............6 I5 - Datum ändern ................21 Technische Daten ................ -
Seite 4: Beschreibung

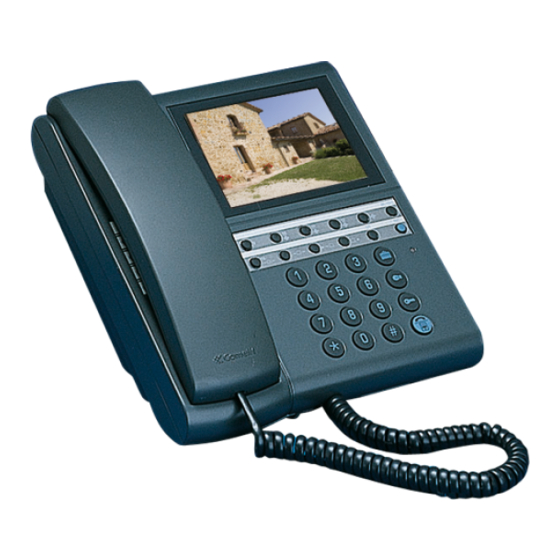

Beschreibung Die Pförtnerzentrale als Tischgerät mit alphanumerischer Digitaltastatur und Farbdisplay 3,5’ dient zur Anzeige des Besuchers und Zutrittskontrolle. Zeigt den Code und den Namen des angerufenen und des anrufenden Teilnehmers an und speichert die unerledigten Anrufe. Tag/Nacht-Modus und Interngespräche zwischen Teilnehmern. Ermöglicht die Adressierung von bis zu 120.000 Teilnehmern. Dient zur übermittlung von Rufen mit indirektem Code und zur Verwaltung der von den Teilnehmern eingehenden Alarmmeldungen. -
Seite 5: Programmiertasten Und Display
Programmiertasten und Display MENÜ Aufruf der Programmiermenüs Wahl der einzelnen Menüoptionen Bewegen des Cursors, um Eingabewerte zu ändern Bestätigung der angezeigten Auswahl oder Dateneingabe CANC Löschen der Eingabewerte Löschen der Auswahl und Verlassen der Programmiermenüs Display-Anzeigen der Pförtnerzentrale: 2 3 4 7 8 9 L P V 14 :15 : 26 = 04... -
Seite 6: Allgemeine Beschreibung
Allgemeine Beschreibung Die Pförtnerzentrale bietet folgende Hauptfunktionen: • Rufen einer Innensprechstelle • Annahme von Rufen von den Außensprechstellen und ggf. deren Weiterleitung zu den Innensprechstellen • Annahme von üblichen Rufen oder Alarmmeldungen von den Innensprechstellen • Betätigen des elektrischen Türöffners an den Außensprechstellen •... -
Seite 7: Anschluss
Anschluss 1195 STEIGLEITUNG VIDEOSPRECHSTELLE RS 232 ZUM ÜBERTRAGEN VON NAMEN IN DAS TEILNEHMER- VERZEICHNIS MIT 1249/A 1998VC AUSGANG CNO FÜR DIE STEUERUNG DES MODULS EXTERNE KAMERA Freier Kontakt für AUSSENSPRECHSTELLE "RUFWIEDERHOLUNG" oder "EINSCHALTUNG DES EXTERNEN MONITORS"... -
Seite 8: Gebrauch
Gebrauch Die folgenden Hauptfunktionen der Pförtnerzentrale lassen sich alle direkt und ohne Menüfunktionen aufrufen. 14 :15 : 26 U1 Annehmen eines Rufs von einer Innensprechstelle Mo 12. März 12 Wenn die Pförtnerzentrale einen Ruf von einer Innensprechstelle erhält: » wird entweder der NAME der anrufenden Innensprechstelle angezeigt (falls er im Teilnehmerverzeichnis steht, siehe “U17 Eintragen eines... -
Seite 9: U3 Anrufen Einer Innensprechstelle
U3 Anrufen einer Innensprechstelle U4 Weiterleiten eines Rufs von einer Außen- zu einer Innensprechstelle Um eine Innensprechstelle anzurufen, hat die Pförtnerzentrale 3 verschiedene Möglichkeiten zur Auswahl: Wenn die Pförtnerzentrale den Ruf einer Außensprechstelle an eine Innensprechstelle erhält: • die Kennnummer der Innensprechstelle* eingeben und »... -
Seite 10: U5 Schalten Von Interngesprächen (Interne Hauskommunikation)
14 :15 : 26 U5 Schalten von Interngesprächen (interne Mo 12. März 12 Hauskommunikation) Wenn die Pförtnerzentrale mit einer Innensprechstelle verbunden ist (z. B. 002), die ein Gespräch mit einer anderen Innensprechstelle führen möchte (z. B. 003): 1. Die Innensprechstelle, mit der die Verbindung besteht (z. B. Verbunden mit 002), in Standby schalten;... -
Seite 11: U7 Ruf An Eine Zusatz-Pförtnerzentrale Von Der Haupt-Pförtnerzentrale
14:15:26 4. Die Taste drücken, um die angezeigte Mo 12. März 12 Innensprechstelle anzurufen. f Durch Drücken der Taste MENÜ wird unten rechts ein Fenster eingeblendet. 14:15:26 Mo 12. März 12 Leitung besetzt Anrufer Sergio Rossi Code Erhalten Mo 12. März 12 Uhrzeit Sobald die angerufene Pförtnerzentrale den Hörer abhebt, ist sie mit der Haupt-Pförtnerzentrale verbunden;... -
Seite 12: U9 Annehmen Eines Rufs Von Einer Zusatz-Pförtnerzentrale An Die Haupt-Pförtnerzentrale
f Den Hörer abheben, um den Ruf von der Haupt- U9 Annehmen eines Rufs von einer Zusatz- Pförtnerzentrale anzunehmen; Pförtnerzentrale an die Haupt-Pförtnerzentrale Wenn die Haupt-Pförtnerzentrale einen Ruf von einer Zusatzzentrale erhält: f um das Gespräch zu beenden, den Hörer auflegen. »... -
Seite 13: U12 Bedienung Des Türöffners
14 :15 : 26 14 :15 : 26 Mo 12. März 12 Mo 12. März 12 • Einstellungen • Einstellungen • Konfigurationen • Konfigurationen • Teilnehmerverzeichnis • Teilnehmerverzeichnis • Erhaltene Rufe • Erhaltene Rufe • Alarme • Alarme 2. mit den Tasten das Menü... -
Seite 14: U15 Gebrauch Des Teilnehmerverzeichnisses
14:15:26 • Anzeigen Teilnehmerverzeichnis _______________ Mo 12. März 12 Sergio Rossi Code ________________________ Sergio Rossi • Neuer Eintrag Name Code ________ Code ___ Scrollen Menü • Kurzwahlnummern Kurzwahlnummer 1 Code Oder f den Namen bzw. nur die Anfangsbuchstaben eingeben. • Alles löschen Wenn mehrere Teilnehmer mit diesen Anfangsbuchstaben Alles löschen? vorhanden sind, kann man die Liste mit den Tasten... -
Seite 15: U18 Löschen Eines Namens Aus Dem Teilnehmerverzeichnis
14:15:26 Oder Mo 12. März 12 1. den Namen bzw. nur die Anfangsbuchstaben eingeben. ________________________ Wenn mehrere Teilnehmer mit diesem Anfangsbuchstaben Sergio Rossi vorhanden sind, kann man die Liste mit den Tasten Code durchgehen. 14:15:26 Mo 12. März 12 Scrollen Menü... -
Seite 16: U20 Löschen Des Teilnehmerverzeichnisses
14 :15 : 26 » die im Teilnehmerverzeichnis gespeicherten Namen werden in Mo 12. März 12 alphabetischer Reihenfolge angezeigt; mit den Tasten Verzeichnis durchgehen. • Anzeigen • Neuer Eintrag Um die Namen schneller zu scrollen, die Taste oder • Kurzwahlnummern gedrückt halten. -
Seite 17: U23 - Anzeige Der Erhaltenen Rufe
14 :15 : 26 speichern, verändern und löschen. Mo 12. März 12 1. Die Taste MENÜ drücken und mit den Tasten • Einstellungen Menü Teilnehmerverzeichnis wählen, die Taste OK • Konfigurationen drücken; • Teilnehmerverzeichnis 14 :15 : 26 • Erhaltene Rufe Mo 12. -
Seite 18: U24 - Löschen Des Verzeichnisses Der Erhaltenen Rufe
14 :15 : 26 U24 - Löschen des Verzeichnisses der erhaltenen Rufe Mo 12. März 12 • Anzeigen 1. die Taste MENÜ drücken und mit den Tasten • Alles löschen Menü Erhaltene Rufe wählen, die Taste OK drücken; 14 :15 : 26 Mo 12. -
Seite 19: Einstellungen
14 :15 : 26 Mo 12. März 12 Alles löschen? Ok Esc f mehrfach die Taste ESC drücken, um zur Hauptseite zurückzugehen. Einstellungen Einstellungen • Sprache Italiano English Français Deutsch Español Portugiesisch Niederländisch Dänisch Norwegisch Finnisch Schwedisch Türkisch Russisch Polnisch Kroatisch •... -
Seite 20: I1 - Sprachwechsel
14 :15 : 26 I1 - Sprachwechsel Mo 12. März 12 Es können folgende Sprachen eingestellt werden: • Einstellungen • Konfigurationen Italiano (Standardsprache) • Teilnehmerverzeichnis English • Erhaltene Rufe Français • Alarme Deutsch Español Portugiesisch 2. mit den Tasten das Menü Video wählen, die Taste Niederländisch OK drücken;... -
Seite 21: I4 - Rufton-Einstellungen
3. mit den Tasten die zu regulierende Audioeinstellung 4. die Melodie mit den Tasten wählen. (Innen und/oder Außen) wählen, die Taste OK drücken; 5. Die Funktion Tastenton mit der Taste 14 :15 : 26 aktivieren. Mo 12. März 12 deaktivieren. •... -
Seite 22: I7 -Themen-Einstellungen
14 :15 : 26 I8 - Einstellung der Zeiten Mo 12. März 12 Mit dieser Funktion werden die Zeiten für Gesprächsdauer, • Video Reset-Wartezeit, Standby, Relaisschaltung und • Audio • Ruftöne Rufwiederholung eingestellt. • Datum 1. Die Taste MENÜ drücken und mit den Tasten •... -
Seite 23: I10 -Einstellung Der Automatischen Umschaltung
14 :15 : 26 Betriebsmodus im Laufe des Tages zu den programmierten Mo 12. März 12 Uhrzeiten um, abhängig von der Programmierung, vgl. Abs. “I10 - Einstellung der automatischen Umschaltung”. Umsch1 Umsch2 Nacht Mit der Taste wird die Funktion deaktiviert. Umsch3 Umsch4 Aktivieren der Funktion:... -
Seite 24: I11 - Reset Einstellungen
14 :15 : 26 I11 - Reset Einstellungen Mo 12. März 12 1. Die Taste MENÜ drücken und mit den Tasten • Zeiten Menü Einstellungen wählen, die Taste OK drücken; • Mod 14 :15 : 26 • Umsch Reset? Mo 12. März 12 Ok Esc •... -
Seite 25: Konfigurationen - Installateur
Konfigurationen - installateur Konfiguration • System Sistema Simplebus Simplebus Top Link Einzeln Parall. LS-IN Parall. LP-IN Reihe Master Reihe Slave Simplebus Indirekt Audio Video Rückwärtskom. • Dienste Rufweiterleitung Rufwiederholung Innensprechst. Ein Dreifacher Ruf Hilfe Teilnehmercodes f Die unter der Leitung LS-LS der Signalweiche Art. Konfigurationen - installateur 1424 angeschlossene Zentrale als Parall. -
Seite 26: C2 - Konfiguration Einer Haupt- Oder Zusatz-Pförtnerzentrale
C2 - Konfiguration einer Haupt- oder Zusatz- 14 :15 : 26 Pförtnerzentrale Mo 12. März 12 1. Die Taste MENÜ drücken und mit den Tasten System Simplebus Link Einzeln Menü Konfigurationen wählen, die Taste OK drücken; 14 :15 : 26 Simplebus Mo 12. -
Seite 27: C5 - Rückwärtskompatibilität
14 :15 : 26 5. Die Taste OK drücken, um die Einstellungen zu Mo 12. März 12 bestätigen; • System f mehrfach die Taste ESC drücken, um zur Hauptseite • Dienste zurückzugehen. C6 - Audio- oder Videosprechverbindung 3. mit den Tasten das Menü... -
Seite 28: C7- Konfiguration Dienste
Hilfe Teilnehmercodes: C7- Konfiguration Dienste Diese Funktion ist standardmäßig deaktiviert. FollowMe (“Rufweiterleitung”): Hiermit lassen sich die Simplebus-Codes der Steigleitung erweitern. Diese Funktion ist standardmäßig deaktiviert. ACHTUNG! Diese Funktion wird nur von Pförtnerzentralen Art. 2906 mit Schnittstelle Art. 2912 unterstützt. Fragen Zur Aktivierung der Dienste: Sie Ihren Elektroinstallateur. - Seite 29 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
