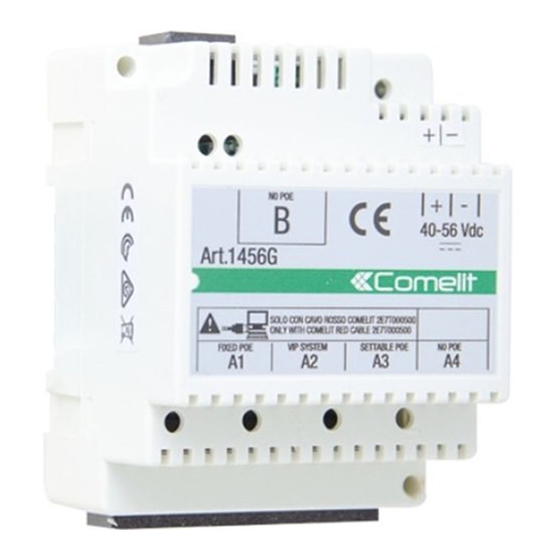

- Seite 1 TECHNISCHES HANDBUCH N0 POE 40-56 Vdc Art 1456G SOLO CON CAVO ROSSO COMELIT 2E7T000500 ONLY WITH COMELIT RED CABLE 2E7T000500 FIXED POE VIP SYSTEM SETTABLE POE N0 POE Technisches Handbuch ViP-Schnittstelle für Drittterminals - Art. 1456G...
- Seite 2 • Der Einbau muss strikt nach Herstelleranweisungen und unter Einhaltung der einschlägigen Vorschriften erfolgen. • Alle Geräte dürfen nur für den Zweck eingesetzt werden, für den sie entwickelt worden sind. Comelit Group S.p.A. lehnt jede Haftung bei unsachgemäßer Verwendung der Geräte oder nicht autorisierten Änderungen an diesen bzw.
- Seite 3 * Zur Nutzung der Ports A1 und A3 mit an Port A2 versorgtem Gerät, siehe „Versorgungsmodus“. Mit Port PoE (A1, A2, A3) NICHT standardmäßig das Ethernet nutzen, um sich mit dem Router oder dem PC zu verbinden, Verbindung mit dem Router oder dem PC nur mithilfe des roten Kabels Comelit Art. 2E7T000500 herstellen.
- Seite 4 Versorgungsmodus Mit über Art. 1440 (oder Art. 1456) an Port A2 versorgtem Gerät steht ausreichend Energie zur Verfügung, um max. 1 Port als PoE nach Wahl zwischen A1 und A3 zu nutzen. 1441 KEIN PoE KEIN PoE 1441B KEIN PoE KEIN 1440 Max.
- Seite 5 1) Anschluss Der Artikel 1456G verfügt über 2 mit einem Etikett gekennzeichnete Netz-Schnittstellen „A“ und „B“, die separat konfiguriert werden können, um unterschiedlichen Anlageanforderungen gerecht zu werden. f Je nach Typ der Anlage, die konfiguriert werden soll, die Geräte laut folgenden Abbildungen anschließen: A) ANLAGENTYP „EINFAMILIENHAUS“...
- Seite 6 B) ANLAGENTYP „MEHRFAMILIENHAUS“ LOKALNETZ SIP- EINRICHTUNGEN 1440 SCHNITTSTELLE B STATISCHE IP-ADRESSE 192.168.1.100 SCHNITTSTELLE A 1440 IP-ADRESSE: AUTOIP VIP SYSTEM UMSCHLÜSSE- LUNG SCHNITT- STELLEN PHYSISCHE VIP-SCHNITT- STELLE: A PHYSISCHE SIP-SCHNITT- 1440 STELLE: B PC-INSTALLATIONSPROGRAMM mit ViP Manager Vers. 2.4.0 und höher SCHNITTSTELLE A und SCHNITTSTELLE B konfigurieren, indem unterschiedliche Netzklassen zugewiesen werden! Die Adressen der beiden Schnittstellen dürfen NICHT zum gleichen Subnetz gehören.
- Seite 7 C) ANLAGENTYP „EINFAMILIENHAUS“ / „BÜRO“ + ART. 1456/1456S ZUR APP-NUTZUNG SCHNITTSTELLE B NICHT VERWENDET als AUTOIP konfigurieren SCHNITTSTELLE A STATISCHE IP-ADRESSE 192.168.1.x (Beispiel) PHYSISCHE VIP-SCHNITT- STELLE: A PHYSISCHE SIP-SCHNITT- STELLE: A AUS- INNENSPRECH- SENSPREC STELLE HSTELLE 1456 1441 1441B PC-INSTALLATI- ONSPROGRAMM mit ViP Manager Vers.
- Seite 8 D) ANLAGENTYP „MEHRFAMILIENHAUS“ + ART. 1456/1456S ZUR APP-NUTZUNG 1440 optional SCHNITTSTELLE B NICHT VERWENDET als AUTOIP konfigurieren SCHNITTSTELLE A 1440 STATISCHE IP-ADRESSE 192.168.1.x (Beispiel) AUS- INNENSPRECH- 1441 1441B SENSPREC STELLE PHYSISCHE VIP-SCHNITT- HSTELLE STELLE: A PHYSISCHE SIP-SCHNITT- STELLE: A 1456 1440 1 2 3 4 PC-INSTALLATI-...
- Seite 9 2) Beschreibung und Adressierung des Geräts über ViP Manager 2.1 INFORMATIONEN Das Fenster zeigt die Informationen zu den Einstellungen des Moduls an. f Mithilfe der Schaltfläche unten rechts kann die Bildschirmanzeige mit den Informationen ins PDF-Format exportiert werden. 2.2 ADRESSIERUNG 2.2.1 EINEN SCAN DER ANLAGE IN AUTOIP AUSFÜHREN UND EINE VIP-ADRESSE ZUWEISEN Das nachfolgende Verfahren beschreibt, wie ein Scan der Anlage in AUTOIP durchzuführen ist, √...
- Seite 10 2. Die Systemabtastung aufrufen, dazu Systemscan drücken [f]. 3. Den Artikel 1456G [g] wählen, Adressierung/ViP-Adresse wählen [h], dem Gerät eine eindeutige ViP-Adresse zuweisen [i] und Seite schreiben drücken [l], um die aktuellen Einstellungen zu speichern. 2.2.2 ZUWEISUNG EINER STATISCHEN IP-ADRESSE DEN SCHNITTSTELLEN A UND B Je nach Anlageanforderung können die Schnittstellen „A“...
- Seite 11 Umschlüsselung der Schnittstelle Physische ViP-Schnittstelle Die Schnittstelle auswählen, mit denen die ViP-Geräte verbunden sind (Standard = A) Physische SIP-Schnittstelle Die Schnittstelle auswählen, mit denen die SIP-Geräte verbunden sind (Standard = A) 2.3 GERÄTEBESCHREIBUNG 1. Beschreibung/Gerätebeschreibung [a] wählen, die Beschreibung des Geräts [b] für ein einfaches Erkennen eingeben. 2.
- Seite 12 3) Konfiguration Haupteinstellungen 3.1 EINSTELLUNGEN VIP TO SIP Auf dieser Seite können die notwendigen Parameter für eine korrekte Funktion des Moduls 1456G in der Anlage konfiguriert werden. 1. RUFMODUS VIP TO SIP Den Rufmodus über Zentrale / direkt entsprechend des Anlagentyps wählen Über Zentrale: sollte der 1456G mit einer PBX SIP Zentrale kommunizieren...
- Seite 13 Ruf für diese Adresse ist Slave 1/15: „Slave 1/15“ wählen, wenn für die ViP-Adresse ein Master-Gerät existiert (Monitor ViP oder Gateway 1456) Der Art. 1456G kann nicht als Master für zusätzliche Slave-Geräte konfiguriert werden. 3. EMPFÄNGER SIP SIP-Empfängeradresse des Rufs eingeben:...
- Seite 14 3.3 LEITUNGEN VIP TO SIP Von dieser Seite aus können die vom 1456G genutzten SIP-Leitungen konfiguriert werden, um SIP-Rufe zu generieren. Jede Zeile stellt eine SIP-Leitung dar. Es können bis maximal 15 SIP-Leitungen konfiguriert werden. Im Falle eines Rufs über PBX-Zentrale: die vom 1456G genutzten SIP-Leitungen müssen im PBX aktiviert werden (über vom PBX-Provider bereitgestellte Zugangsdaten: User, Passwort...).
- Seite 15 6. TEILNEHMER-ID Im Falle eines Rufs über Zentrale: diese Zugangsdaten bei Aufforderung von der PBX-Zentrale eingeben Im Falle eines Direktrufs: diesen Parameter nicht eingeben. 7. SEITE LESEN Zum Lesen und Anzeigen der im Gerätespeicher gespeicherten Einstellungen drücken 8. SEITE SCHREIBEN Zum Anwenden und Speichern der im Gerätespeicher gespeicherten Einstellungen drücken 9.
- Seite 16 Tastatur die Adresse ViP 00001011 eintippen), um das Gerät SIP +3291234567 über die gemeinsame Leitung 496 zu rufen. Die gemeinsame Leitung 496 kann jeweils nur von einem ViP-Gerät genutzt werden (00001056 oder 00001057). 1456G VIP TO SIP VIP TO SIP LINE...
- Seite 17 Die SIP-Geräte können mithilfe eines entsprechenden Befehls die den reservierten SIP-Leitungen zugewiesenen ViP-Geräte rufen. f Von Innengerät SIP 123 (entsprechend der Erweiterung ViP 00001010) die Adresse der reservierten Leitung 495 eintippen, um die Selbsteinschaltung des Geräts ViP 00001055 vorzunehmen 1456G VIP TO SIP VIP TO SIP...
- Seite 18 BEISPIELE IM DIREKT-MODUS: Die ViP-Geräte können mithilfe eines entsprechenden Befehls die den ViP Erweiterungen zugewiesenen SIP-Geräte rufen. Die korrekte Syntax zur Konfiguration des „SIP Empfängers“ ist : die SIP-Nummer @ IP-Adresse des SIP-Geräts • die SIP-Nummer: im SIP-Gerät programmierte SIP-Nummer (z.B.: 077) •...
- Seite 19 1456G VIP TO SIP VIP TO SIP LINE EXTENSIONS 00001055 = 00001010 = 077@192.168.1.13 RESERVED 00001010 LINE ADDRESS LINE SIP DEVICE DEVICE DEVICE DEVICE 00001055 192.168.1.13 VIP TO SIP VIP TO SIP LINE EXTENSIONS 00001056 = 00001010 = 077@192.168.1.13 RESERVED...
- Seite 20 Die korrekte Syntax (zur Konfiguration der Adresse im SIP-Gerät) ist wie folgt: sip://Benutzername Leitung SIP@1456G IP-Adresse: UDP-Port (Beispiel: sip://495@192.168.1.100:5061) • Benutzername Leitung SIP: den Benutzernamen eingeben, wie er in der reservierten SIP Leitung des 1456G programmiert wurde. • 1456G IP-Adresse: die IP-Adresse der SIP-Schnittstelle des Art. 1456G eingeben.
- Seite 21 √ Unterstützter Codec: H264 - Baseline Profile - Auflösung 320X240 Der Art. 1456G macht in den von ihm verwalteten Netzen ein RSTP Streaming der rufenden Tastatur verfügbar. Das RSTP Video Streaming ist in dem Moment verfügbar, in dem der Ruf erfolgt.
- Seite 22 Neustart mit vorgegebenen Netzparametern Die Funktion Neustart mit vorgegebenen Netzparametern gestattet, den Artikel mit den Standard-Netzparametern zu starten, ohne die übrigen Konfigurationen zu ändern. √ DIP-Schalter in Standardstellung (OFF). 1. Die Stromversorgung des Geräts unterbrechen. 2. Den DIP1 auf ON stellen. 3.
- Seite 23 Recovery zur Aktualisierung der Firmware (ab v1.0.0) Dieses Verfahren ermöglicht das Starten des Art. 1456G im Recovery-Modus zur Aktualisierung der Firmware, im Falle der Rücksetzung beschädigter Firmware (z.B. Artikel nach dem Scan nicht sichtbar). √ DIP-Schalter in Standardstellung (OFF). 1. Die Stromversorgung des Geräts unterbrechen.
- Seite 24 Anschlusspläne Anlagentyp „Einfamilienhaus“ / „Büro“ INTERFACE B INTERFACE A NOT USED IP: 192.168.1.X AUTO IP 1441B 1456G ROUTER A2 A3 192.168.1.1 100-240 V ORANGE WIRE TX - LOCAL NETWORK SIP DEVICES WHITE/ORANGE WIRE TX + 1595 GREEN WIRE RX -...
- Seite 25 Anlagentyp „Mehrfamilienhaus“ APT 102 INTERFACE B INTERFACE A IP: 192.168.1.X AUTOIP 6602W 6602W 6602W 1440 ROUTER 1441 1456G LOCAL NETWORK SIP DEVICES A2 A3 100-240 V APT 101 INTERFACE B INTERFACE A 6802W IP: 192.168.1.X AUTOIP ROUTER 1456G LOCAL NETWORK...
- Seite 26 Anlagentyp „Einfamilienhaus“ / „Büro“ + Art. 1456/1456S zur App-Nutzung 6602W 6802W INTERFACE B INTERFACE A NOT USED IP: 192.168.1.X AUTO IP 1441B 1456S 1456G ROUTER HO HO HO A2 A3 100-240 V LOCAL NETWORK SIP DEVICES ORANGE WIRE TX - 1595...
- Seite 27 1441B 6802W 6602W 100-240 V 6602W INTERFACE B INTERFACE A NOT USED IP: 192.168.1.X AUTO IP 1440 1456S 1456G ROUTER HO HO HO A2 A3 LOCAL NETWORK SIP DEVICES 6802W APT 101 INTERFACE B INTERFACE A NOT USED IP: 192.168.1.X...
- Seite 28 Glossar* • Autoip: Automatische Private IP- Adressierung (Bezeichnung APIPA oder Auto IP) ist eine Methode automatischer Zuweisung von IP-Adressen an die an das Netz angeschlossenen Geräte. • Dynamisches DNS: Das dynamische DNS ist eine Technologie, die ermöglicht, dass ein DNS-Name in Internet immer mit der IP-Adresse desselben Host verknüpft bleibt, auch wenn sich die Adresse im Laufe der Zeit ändert.
