4 Systembeschreibung

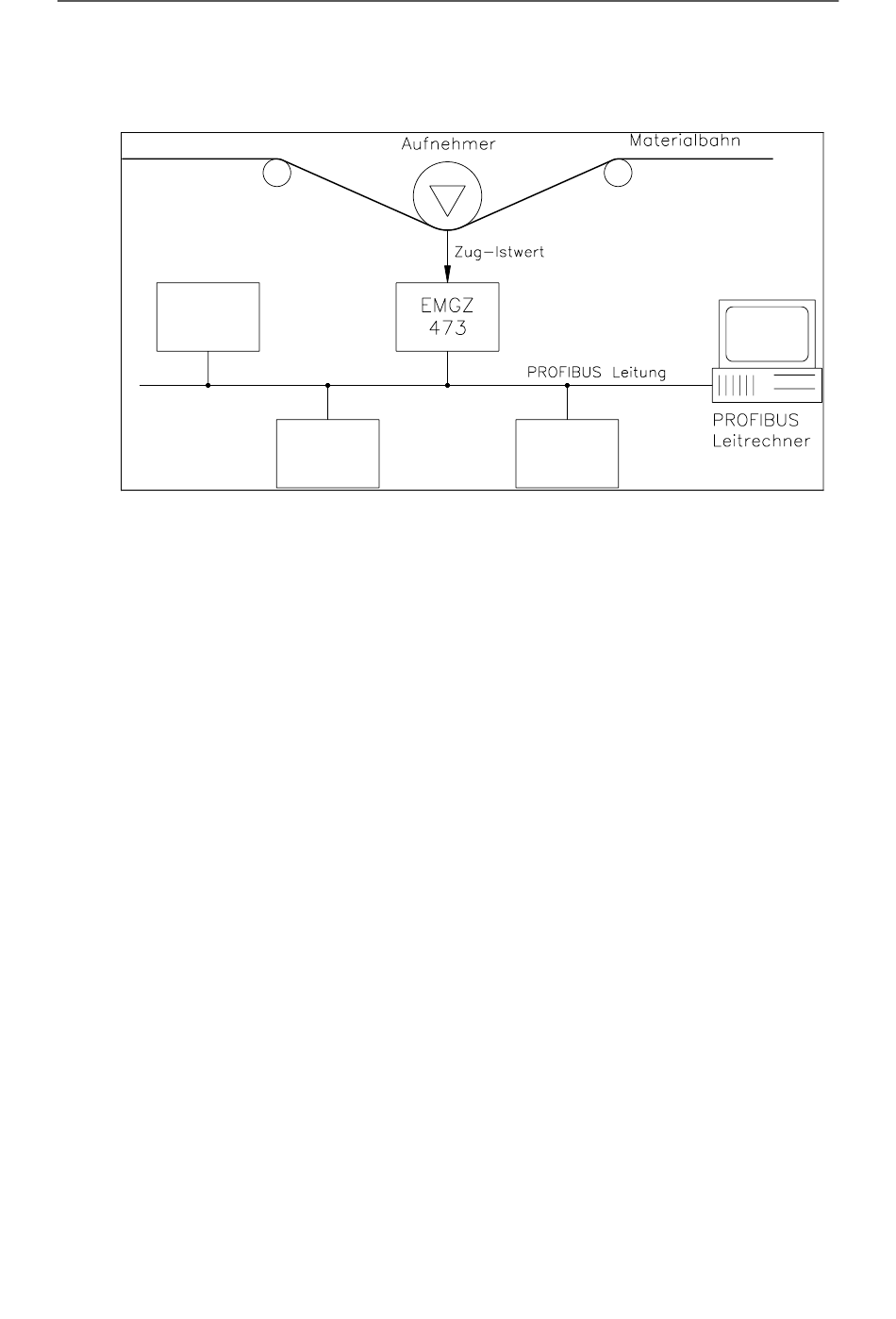

Bild 1: Prinzipschema des EMGZ473 Zugmessverstärkers
4.1 Funktionsweise
Der Kraftaufnehmer misst die Zugkraft im Material und übermittelt den Messwert als
mV-Signal an die Elektronikeinheit. Diese verstärkt das mV-Signal je nach Konfigura-
tion. Der so erzeugte Zugkraft-Istwert kann vom PROFIBUS Master ausgelesen wer-
den. Die anwendungsspezifischen Berechnungen werden vom PROFIBUS Master
durchgeführt.
4.2 Kraftaufnehmer
Die Kraftaufnehmer basieren auf dem Biegebalken-Prinzip. Die Durchbiegung wird
mittels Dehnmessstreifen (DMS) gemessen und als mV-Signal an die Elektronikein-
heit übermittelt. Durch die Verwendung einer Brückenschaltung hat die Speisung ei-
nen direkten Einfluss auf den Messwert. Daher werden die Kraftaufnehmer von der
Elektronikeinheit mit einer hochstabilen Speisung versorgt.
4.3 Elektronikeinheit EMGZ473/474
Allgemein
Die Elektronikeinheit enthält einen Mikroprozessor zur Steuerung aller Abläufe, die
hochstabile Sensorspeisung und den Messverstärker für das Kraftaufnehmersignal.
Weiter ist die PROFIBUS Schnittstelle in die Elektronikeinheit integriert. Die Elekt-
ronikeinheit kann die Signale zweier Kraftaufnehmer verarbeiten (Summensignal).
EMGZ473: Der EMGZ473 ist in ein kompaktes Aluminiumgehäuse nach IP67 einge-
baut. Der Deckel des Gehäuses hat elektrisch die selbe Funktion wie der PROFIBUS
Standard-Stecker (Anschluss der Kabel und Terminierung). Dadurch lässt sich der
Messverstärker vom PROFIBUS abtrennen, ohne dass die Bus-Leitung unterbrochen
werden muss.
EMGZ474: Bei Montage im Schaltschrank kann der EMGZ474 verwendet werden.
Der Anschluss erfolgt dann über den PROFIBUS D-Sub-9 Standardstecker. Dieser
Aufbau ist weniger robust gegen Umgebungseinflüsse (Schutzklasse IP00).
