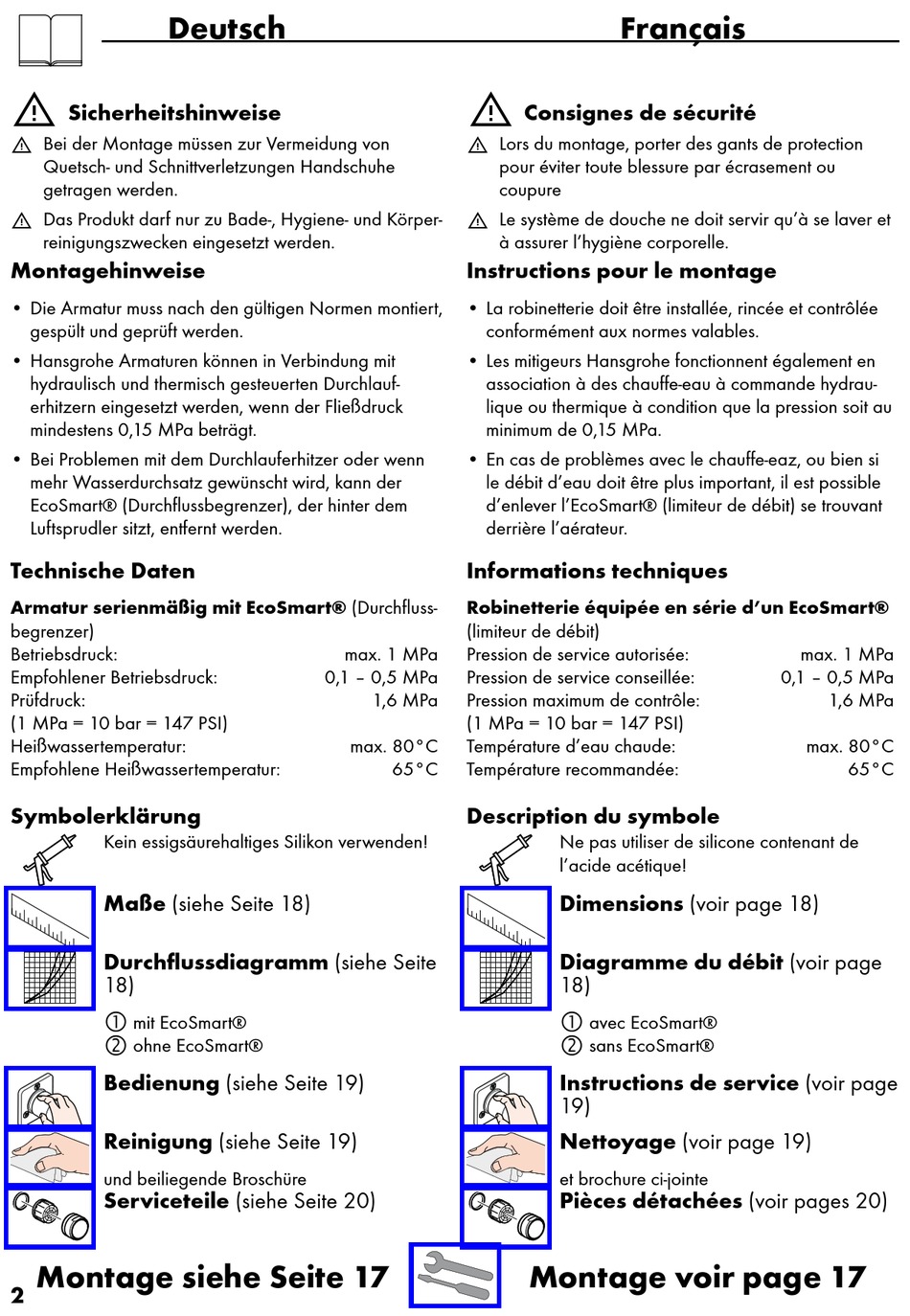

Deutsch


Sicherheitshinweise

Bei der Montage müssen zur Vermeidung von

Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-

reinigungszwecken eingesetzt werden.

Montagehinweise

• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Hansgrohe Armaturen können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauf-
erhitzern eingesetzt werden, wenn der Fließdruck
mindestens 0,15 MPa beträgt.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durchfluss-
begrenzer)
Betriebsdruck:
Empfohlener Betriebsdruck:
Prüfdruck:
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur:
Empfohlene Heißwassertemperatur:
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Maße (siehe Seite 18)
Durchflussdiagramm (siehe Seite
18)

mit EcoSmart®

ohne EcoSmart®
Bedienung (siehe Seite 19)
Reinigung (siehe Seite 19)
und beiliegende Broschüre
Serviceteile (siehe Seite 20)
Montage siehe Seite 17
2



Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• Les mitigeurs Hansgrohe fonctionnent également en
association à des chauffe-eau à commande hydrau-
lique ou thermique à condition que la pression soit au
minimum de 0,15 MPa.
• En cas de problèmes avec le chauffe-eaz, ou bien si
le débit d'eau doit être plus important, il est possible
d'enlever l'EcoSmart® (limiteur de débit) se trouvant
derrière l'aérateur.
Informations techniques
Robinetterie équipée en série d'un EcoSmart®
(limiteur de débit)
max. 1 MPa Pression de service autorisée:
0,1 – 0,5 MPa Pression de service conseillée:
1,6 MPa Pression maximum de contrôle:
(1 MPa = 10 bar = 147 PSI)
max. 80°C Température d'eau chaude:
65°C Température recommandée:
Description du symbole
Français
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure
Le système de douche ne doit servir qu'à se laver et
à assurer l'hygiène corporelle.
Ne pas utiliser de silicone contenant de
l'acide acétique!
Dimensions (voir page 18)
Diagramme du débit (voir page
18)

avec EcoSmart®

sans EcoSmart®
Instructions de service (voir page
19)
Nettoyage (voir page 19)
et brochure ci-jointe
Pièces détachées (voir pages 20)
Montage voir page 17
max. 1 MPa
0,1 – 0,5 MPa
1,6 MPa
max. 80°C
65°C
