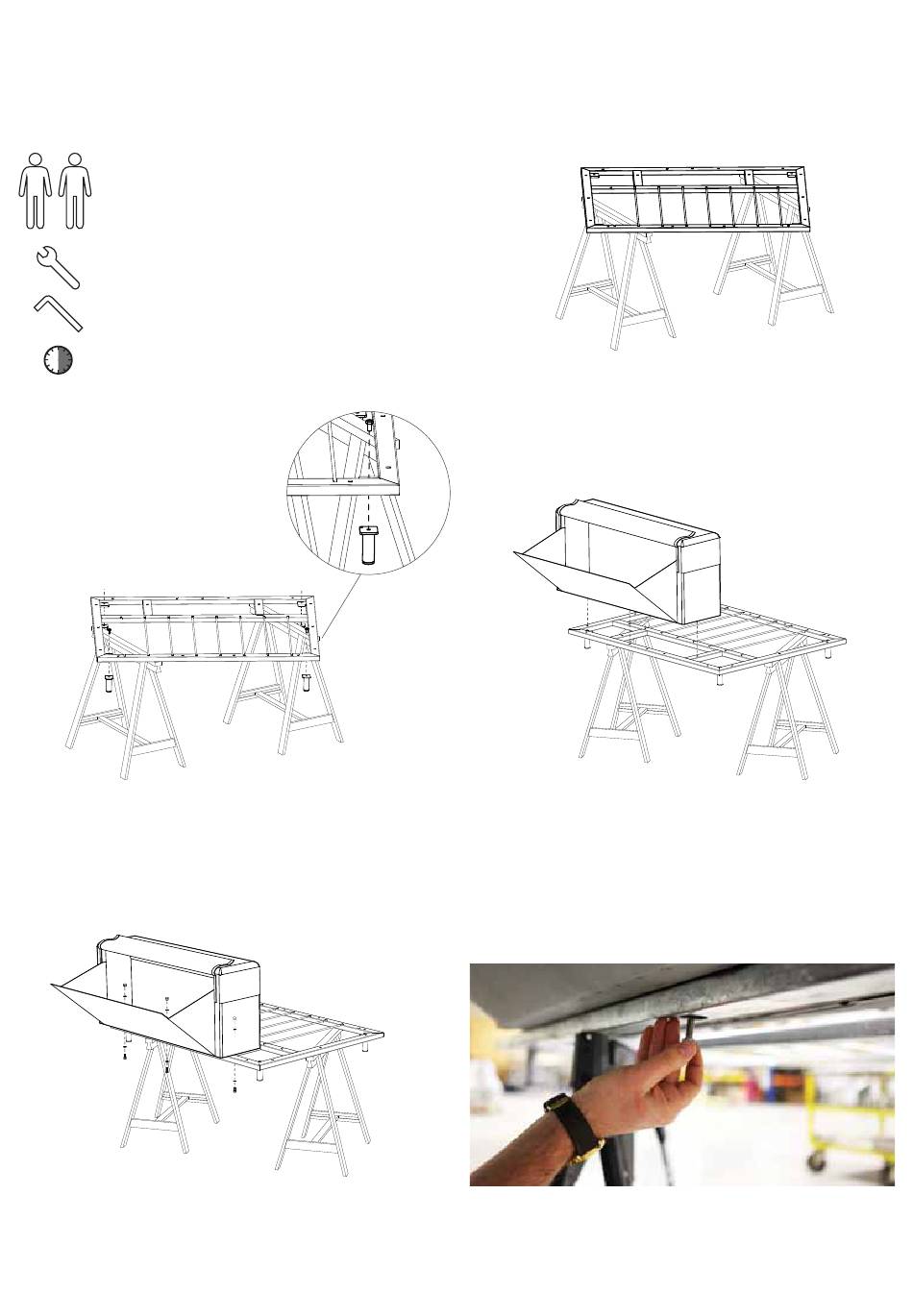

MONTAGGIO SEDUTO CON TABELLA LATERALE

NECESSARIO PER IL MONTAGGIO
2 persona
chiave n. 17
chiave a brugola n. 5
+/- 30 min.
2 à 4 cavalletti
2. Fissare le 4 gambe negli angoli del telaio, ciascuna con
un bullone M10x20. Stringerli mediante una chiave
n. 17.
4. Infilare 3 bulloni M8x20, ciascuno con una rondella
a molla M8, attraverso il fondo del telaio, di modo che
fuoriescano nel contenitore dello schienale, e fissarli
52 seduto con tabella laterale
1. Posizione il telaio sui cavalletti (per accedere più
facilmente anche al lato inferiore).
posizionare il telaio con le aste rivolte verso l'alto.
3. Posizionare lo schienale sulla parte posteriore del
telaio (nello spazio privo di aste) con lo scomparto
rivolto verso l'esterno. Fare in mode che i fori presenti
sul telaio e quelli presenti sul contenitore combacino.
Nel punto in cui verrà a trovarsi il piano del tavolo
manca una delle aste del telaio. Tenerne conto
quando si posiziona lo schienale.
con un dado cieco M8.
ATTENZIONE
:
