Extremis WALRUS Bedienungsanleitung Seite 30

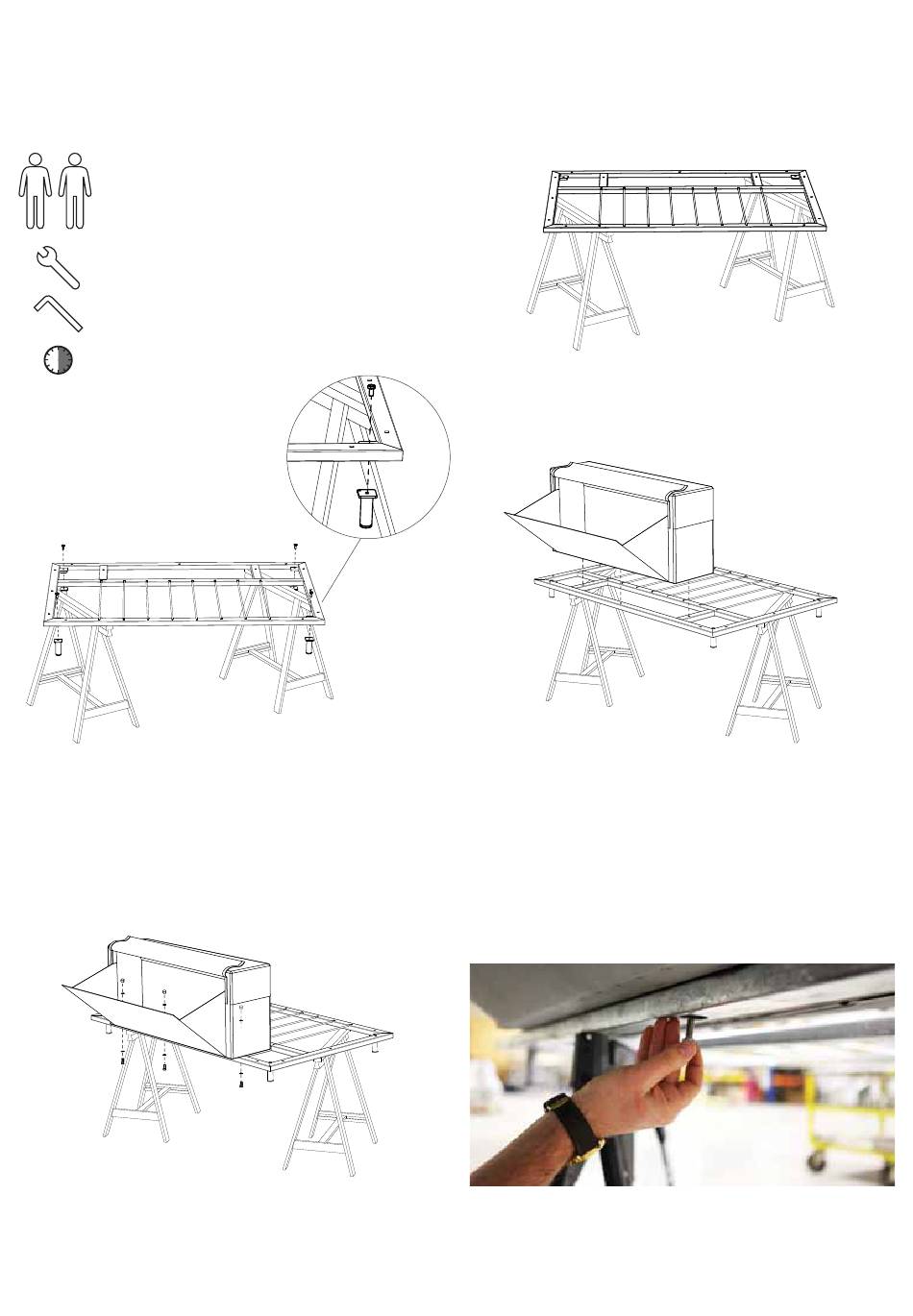

MONTAGE MODUL MIT ARMLEHNE UND BEISTELLTISCH
WAS SIE BRAUCHEN
2 Personen
Maulschlüssel Nr. 17
Inbusschlüssel Nr. 5
+/- 30 min.
2 à 4 Böcke
2. Befestigen Sie die 4 Füße mit je einer Schraube
M10x20 in den Ecken des Rahmens. Ziehen Sie die
Schrauben mit einem Nr. 17 Maulschlüssel an.
4. Stecken Sie 3 Schrauben M8x20 mit jeweils einem
Unterlegscheibe M8 von unten durch den Rahmen,
sodass sie im Staufach des Rückenkissens mit je einer
30 eck-modul mit armlehne und beistelltisch
1. Legen Sie den Rahmen auf Böcke. So kommen Sie
einfacher an die Unterseite.
Rahmen mit den Stäben nach oben.
3. Stellen Sie die Rückenlehne auf die Rückseite des
Rahmens (die Seite, wo sich keine Stäbe befinden),
wobei das Staufach nach außen weisen muss. Achten
Sie darauf, dass die Löcher des Rahmens und die
Löcher des Staufachs übereinstimmen. An der Stelle,
wo die Armlehne und beistelltisch hinkommt,
wurde ein Stab im Rahmen weggelassen.
Berücksichtigen Sie das bei der Positionierung der
Rückenlehne.
Hutmutter M8 befestigt werden können.
ACHTUNG
: Legen Sie den
