Palmer PGA04 Bedienungsanleitung
Speaker simulator mit integrierter loadbox
Verwandte Anleitungen für Palmer PGA04
Inhaltszusammenfassung für Palmer PGA04

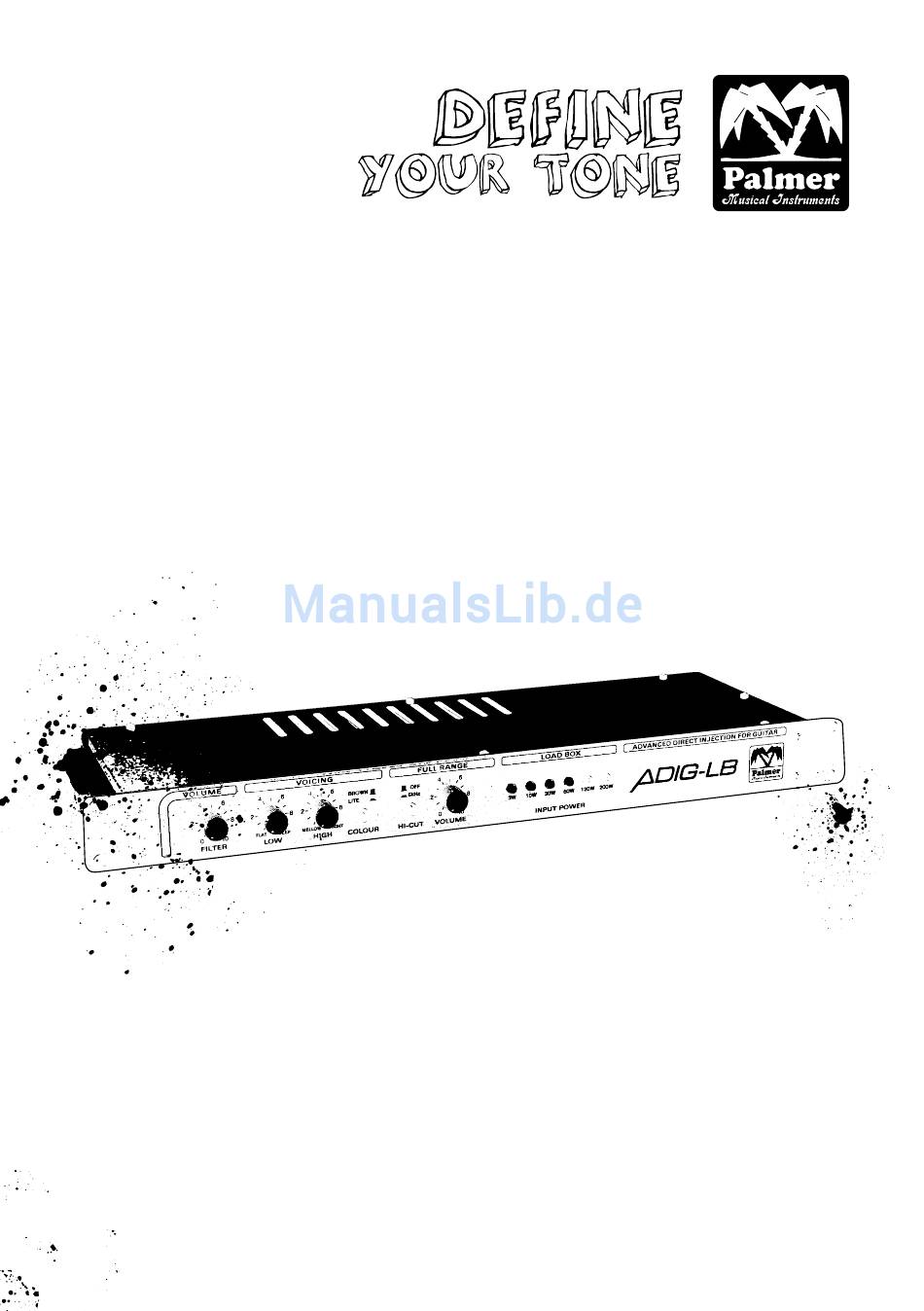

- Seite 1 PGA04 Speaker Simulator mit integrierter Loadbox USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO...
- Seite 17 KONZEPT ADIG-LB ist die konsequente Weiterentwicklung unseres legendären Speaker- Simulators PDI-03, der sich weltweit in den Tonstudios bewährt hat und von so bekannten Künstlern wie Keith Richards/ Rolling Stones, Alex Life- son/Rush, Warren Curcurullo/Duran-Duran oder auch Eddi van Halen und Def Leppard, um nur einige zu nennen, eingesetzt wird.
-
Seite 18: Sicherheitshinweise
SIChERhEITShINwEISE Lesen Sie diese Anleitung bitte sorgfältig durch. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf. Befolgen Sie die Anweisungen. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshin- weise oder andere Informationen vom Gerät. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise. Verwenden Sie ausschließlich stabile und passende Stative bzw. -
Seite 19: Bei Geräten Mit Netzanschluss
BEI GERäTEN MIT NETZANSChLUSS: 22. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausges- tattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. 23. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperatur- schwankungen ausgesetzt war (beispielsweise nach dem Transport). - Seite 20 Das gleichschenkelige Dreieck mit dem Blitzsymbol kennzeichnet nicht-isolierte,„gefährliche“ Spannungen im Gerät, die einen für die Gesundheit gefährlichen Stromschlag verursachen können. Das gleichschenkelige Dreieck mit dem Ausrufezeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise. AChTUNG hOhE LAUTSTäRKEN BEI AUDIOPRODUKTEN! Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerz- ielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung.
-

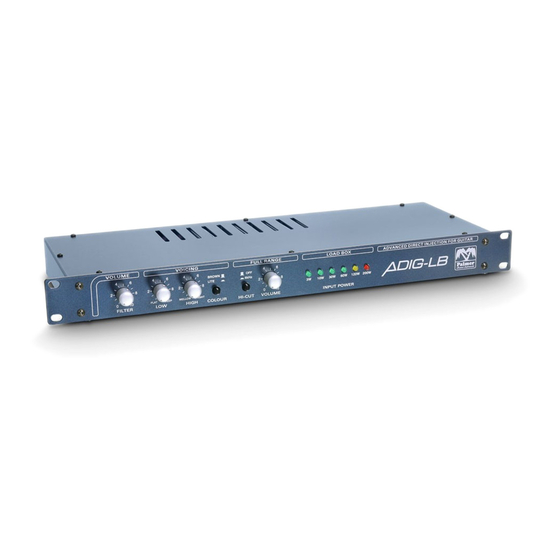

Seite 21: Vorder- Und Rückseite
VORDER- UND RüCKSEITE... - Seite 22 ANSChLüSSE: Verbinden Sie den Lautsprecherausgang des Verstärkers mit der “Speaker Input” Buchse an der PGA04. Schalten Sie den Verstärker auf 8 Ohm oder benutzen Sie die entsprechende Ausgangsbuchse. Als Kabel sollte ein Lautsprecherkabel mit dem entsprechenden Querschnit (min. 0,75mm²) ver- wendet werden.
-
Seite 23: Regler Und Schalter
REGLER UND SChALTER Stellen Sie Ihren Gitarrenverstärker bei zugedrehten Volumenreglern (FIL- TER UND FULL RANGE) des ADIG-LB so ein, wie Sie üblicherweise über eine Box spielen würden. Regeln Sie die Lautstärke des Verstärkers zunächst so, dass bei angeschlagenen Akkorden am ADIG-LB die beiden ersten Leuchtdioden aufleuchten (50 Watt Verstärker, bei 100W Verstärker kann auch die dritte LED blinken). - Seite 24 AChTUNG! In der eingebauten Loadbox werden als dynamische Komponenten Halogen- lampen verwendet. Diese beginnen bei höherem Dauerpegel sichtbar zu leuchten. Dieses Licht kann man dann durch die oberen und unteren Küh- lschlitze und auch eventuell andere Öffnungen sehen. Erschrecken Sie also nicht, in Ihrem Gerät sind keine Bauteile dabei „abzufackeln“.
-
Seite 25: Spezifikationen
SPEZIFIKATIONEN Produktart: Speakersimulator Typ: passiv Anzahl Kanäle: Eingangsart: unsymmetrisch Anzahl der Eingänge: Eingangsanschlüsse: 6,3 mm Klinke Ausgangsart: symmetrisch, unsymmetrisch Anzahl der Ausgänge: Ausgangsanschlüsse: XLR, 6,3 mm Klinke 600 (XLR), 10 k (6,3 mm Klinke) Ausgangsimpedanz: High, Hi-Cut, Volume, Low, Ground- Bedienelemente: Lift, Full Range Volume, Colour, Filter Volume... -
Seite 26: Herstellergarantie
Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, De- fender, Palmer und Cameo. Sie gilt für alle Produkte im Vertrieb von Adam Hall. Diese Garantieerklärung berührt nicht die gesetzlichen Gewährleistung- sansprüche an den Hersteller, sondern erweitert diese um zusätzliche Ga- rantieansprüche gegenüber der Firma Adam Hall. -
Seite 27: Haftungsbeschränkung
schließliche Garantievereinbarung zwischen Ihnen und Adam Hall für das von Ihnen erworbene Adam Hall-Produkt dar. hAFTUNGSBESChRäNKUNG Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus die- ser Garantie in der Reparatur oder dem Austausch des Geräts. -
Seite 28: Umweltschutz Und Energiesparen
KORREKTE ENTSORGUNG DIESES PRODUKTS (ELEKTRO-ABFäLLE) (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden.
