3 Bestimmungsgemäße Verwendung
Das Gerät wird als optischer Abstandssensor eingesetzt�
3.1 Einsatzbereiche
• Der optische Abstandssensor misst Entfernungen von 0,03 bis 2 m
• Er besitzt eine Hintergrundausblendung bis 20 m�
• Die Schaltausgänge sind antivalent�
Der Abstand zwischen Sensor und Hintergrund muss kundenseitig auf
max� 20 m begrenzt werden� Ansonsten können Messwerte mehrdeutig
sein. → 4.1 Montagebedingungen
4 Montage
4.1 Montagebedingungen
► Gerät so montieren, dass sich das zu erfassende Objekt im Messbereich von
0,03���2 m befindet�
Objekte, die hinter dem eingestellten Schaltpunkt liegen, werden bis 20 m
ausgeblendet�
Reflektierende Oberflächen im direkten Strahlengang des Sensors – auch
im Bereich > 20 m – sind kundenseitig zu vermeiden� Ansonsten können
die Messwerte mehrdeutig sein�

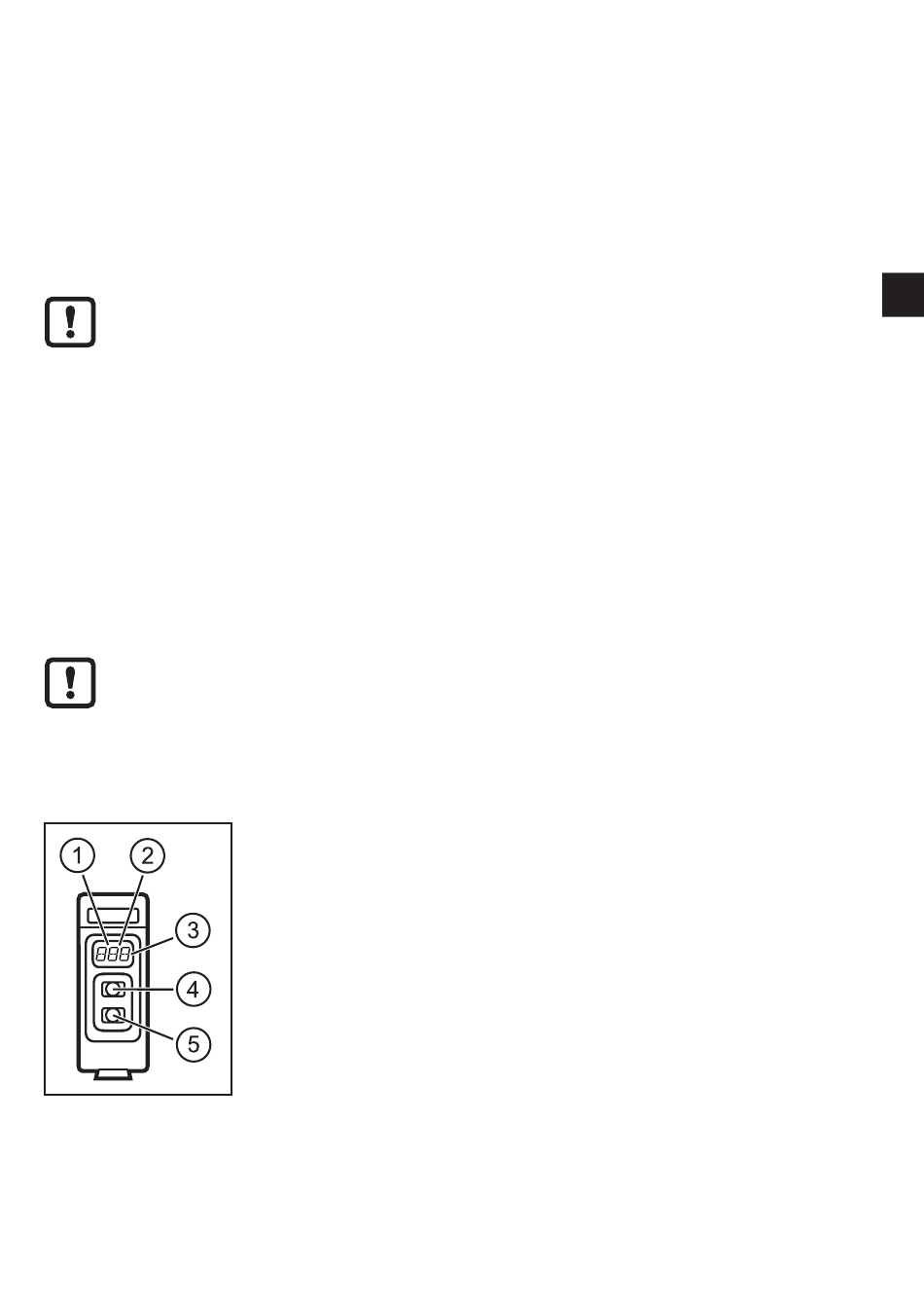

5 Bedien- und Anzeigeelemente
1: LED grün: Betrieb
2: LED gelb: Schaltzustand
3: 3-stellige alphanumerische Anzeige
4: Tastweite +
5: Tastweite -
DE
5
