7
D

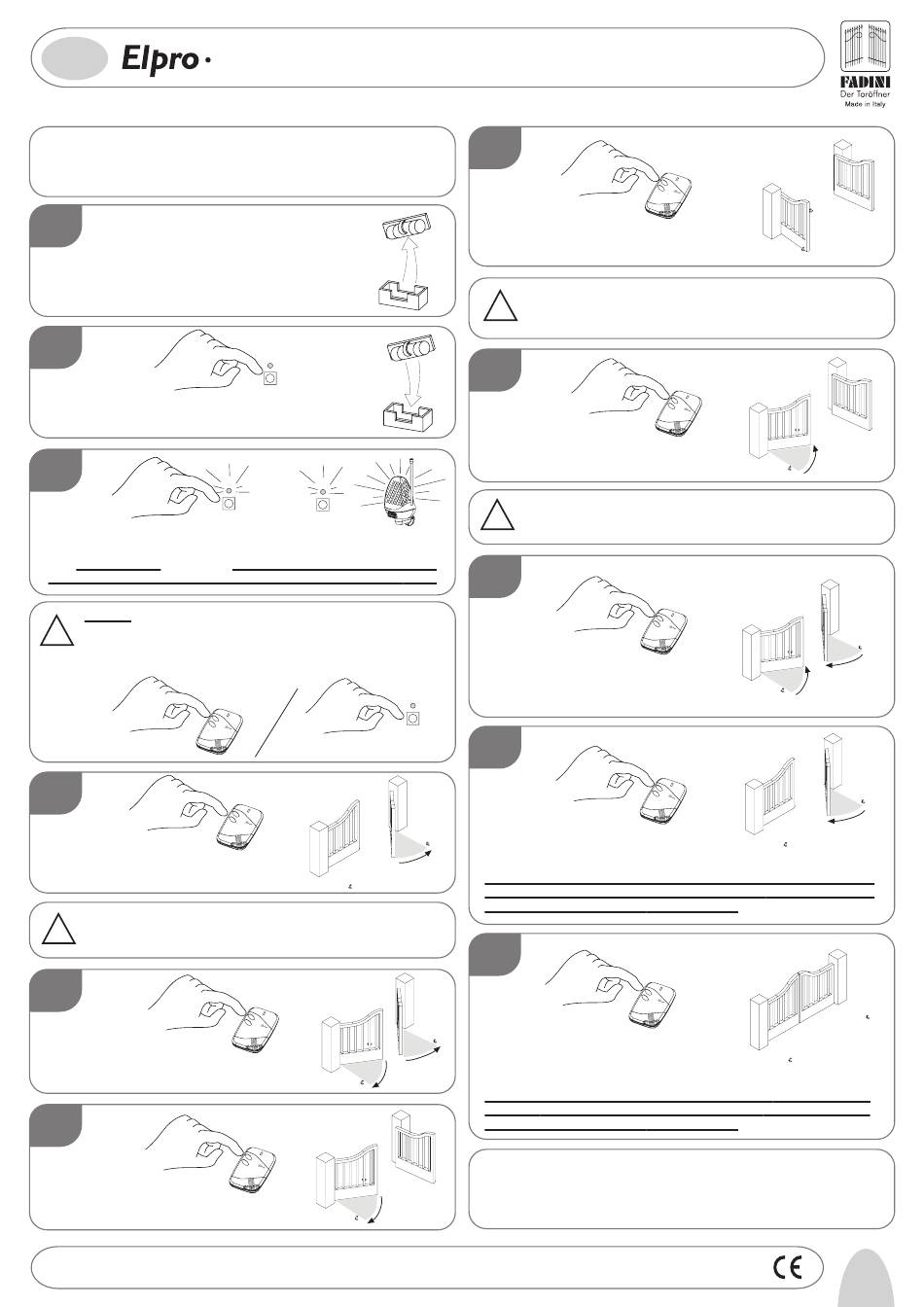

Anweisungen für die Erlernung:
- Das Tor muss geschlossen sein
- Beim Öffnen und Schliessen müssen Toranschläge am Boden befestigt
1.
1°
1.
Operation:
Die Spannung an Elpro 7 RP ausschalten, indem man die
Weisse Niederspannungssicherung 2A 24V, die sich auf der
Platine oben rechts befindet, entfernen
2.
2°
2.
Operation:
Den auf der Platine Druckknopf "P" gedrückt halten und die
S p a n n u n g w i e d e r e i n s c h a l t e n , i n d e m m a n d i e
Niederspannungssicherung 24 V in ihrer Sitz wieder einsetzt
3.
3.
Operation:
Beim Erleuchten der Led L7 den Druckknopf "P" frei lassen: die Led L7
wird fünfmal blinken und danach wird die Blinkleuchte erleuchten: d.h.
dass wir in das Programm zur Betriebszeiten-Erlernung eingetreten sind
WICHTIG: Die Programmierung der Zeiten kann durch den Druckknopf "P" oder den
Funkhandsender ausgeführt werden. Die Möglichkeit den Handsender zu verwenden,
!
erlaubt es dem Installateur eine direkte und einfacher Einstellung der Zeiten und die
Torbewegung anzusehen
4.
4.
Operation:
Mit einem Impuls läuft der Antrieb mit Motor M1
an und öffnet (erster Torflügel auf Öffnen)
Die zwischen der 4. und der 5. Operation abgelaufene Zeit ist die
!
Verzögerungszeit des Flügels beim Öffnen, die eingeschaltet (Dip Nr.6=ON)
oder ausgeschaltet (Dip Nr.6=OFF) werden kann
5.
5.
Operation:
Mit einem Impuls läuft der Antrieb mit Motor M2
an und öffnet (zweiter Torflügel auf Öffnen)
6.
6.
Operation:
Mit einem Impuls stoppt der Lauf des Antriebs mit
Motor M1 (erster Torflügel beim Auf-Toranschlag)
4153
Zeichn. Nr.
ELEKTRONISCHE STEUERUNG FÜR NUPI 66
RP
MIT PROGRAMMIERBARER TECHNOLOGIE
L7
L7
L7
M2
M2
M2
7.
7.
Operation:
Mit einem Impuls stoppt der Lauf des Antriebs
mit Motor M2 (zweiter Torflügel beim Zu-Toranschlag)
Die zwischen der 7. und der 8. Operation abgelaufene Zeit ist die Pause-
!
Zeit, die automatisch eingeschaltet (Dip Nr. 3=ON) oder ausgeschaltet
(Dip n°3=OFF) werden kann.
8.
8.
Operation:
Mit einem Impuls läuft der Antrieb mit Motor M2
an und schliesst (erster Torflügel auf Schliessen)
Die zwischen der 8. und der 9. Operation abgelaufene Zeit ist die
!
Verzögerungszeit des Torflügels auf Schliessen
9.
9.
Operation:
Mit einem Impuls läuft der Antrieb mit Motor M1an
L7
und schliesst (zweiter Torflügel auf Schliessen)
10.
M1
10.
Operation:
Mit einem Impuls stoppt der Lauf des Antriebs
mit Motor M2 (erster Torflügel auf Schliessen)
Es wird empfohlen, um eine wirksamere Blockierung des Tors gewährzuleisten
wenn das Tor beim Zu-Anschlag ist, den Stopp-Impuls circa 3-4 Sekunden nach
der definitiven Schliessung des Torflügels zu geben.
11.
M1
11.
Operation:
Mit einem Impuls stoppt der Lauf des Antriebs
mit Motor M1 (zweiter Torflügel auf Schliessen)
Es wird empfohlen, um eine wirksamere Blockierung des Tors gewährzuleisten
wenn das Tor beim Zu-Anschlag ist, den Stopp-Impuls circa 3-4 Sekunden nach
M1
der definitiven Schliessung des Torflügels zu geben.
Mit der 11. Operation ist der Vorgang zur Zeitenerlernung beendet.
Nach diesem Vorgang ist es noch möglich die Funktionen der einzelnen
Dip-switch ein-oder auszuschalten.
®
M1
M2
M1
M2
M1
M2
M1
M2
M1
M2
9
