AMEi 6
中文
安全注意事项
为避免人员受伤和设备受损， 在组装
和使用之前， 请务必认真阅读并严格
遵守本说明和安全注意事项。
切勿拆卸不具备断电复位功能的驱动器！ 操作
不当可能导致人员伤亡！
驱动器重量较大。 请小心操作， 以免人员受伤
或产品受损。
废弃处理
本产品在回收或弃置之前， 应先拆
卸并对零部件进行归类。
请始终遵循当地的弃置处理相关
规定。
接线
切勿触碰印刷电路板 (PCB) 上的任
何元件！ 在完全切断电源之前， 切
勿打开保护盖。
接线长度
建议线径
0-50 m
0.75 mm
2
> 50 m
1.5 mm
2
电气连接 ❶
将 iNET 驱动器安装到压力驱动器上 ❷
待机模式， 用于手动操作和压差设定 ❸
有关设定点范围， 请参见压力驱动器上的铭牌*
1. 系统的启动 *
2. 进行需控制的电动阀前后压差值量设置，
阀权度控制在约 50 % *
3. 调节
• 观察压力表 *
进入待机模式， 进行手动操作
• 按下驱动器上的
按钮， 提高设定点 （压
缩弹簧）
• 按下驱动器上的
按钮， 降低设定点 （拉
伸弹簧）
最小/最大设定 Δp 的限位开关 ❹
可设定滑块 ① 来限定最低 ∆p
可设定滑块 ② 来限定最高 ∆p；
用 2 个螺丝 ③ 固定滑块 ①、 ②
滑块 ② 可以用 ④ 密封
*
请参见说明， 了解相关组合压力驱动器/阀门
14 | © Danfoss | 2019.02

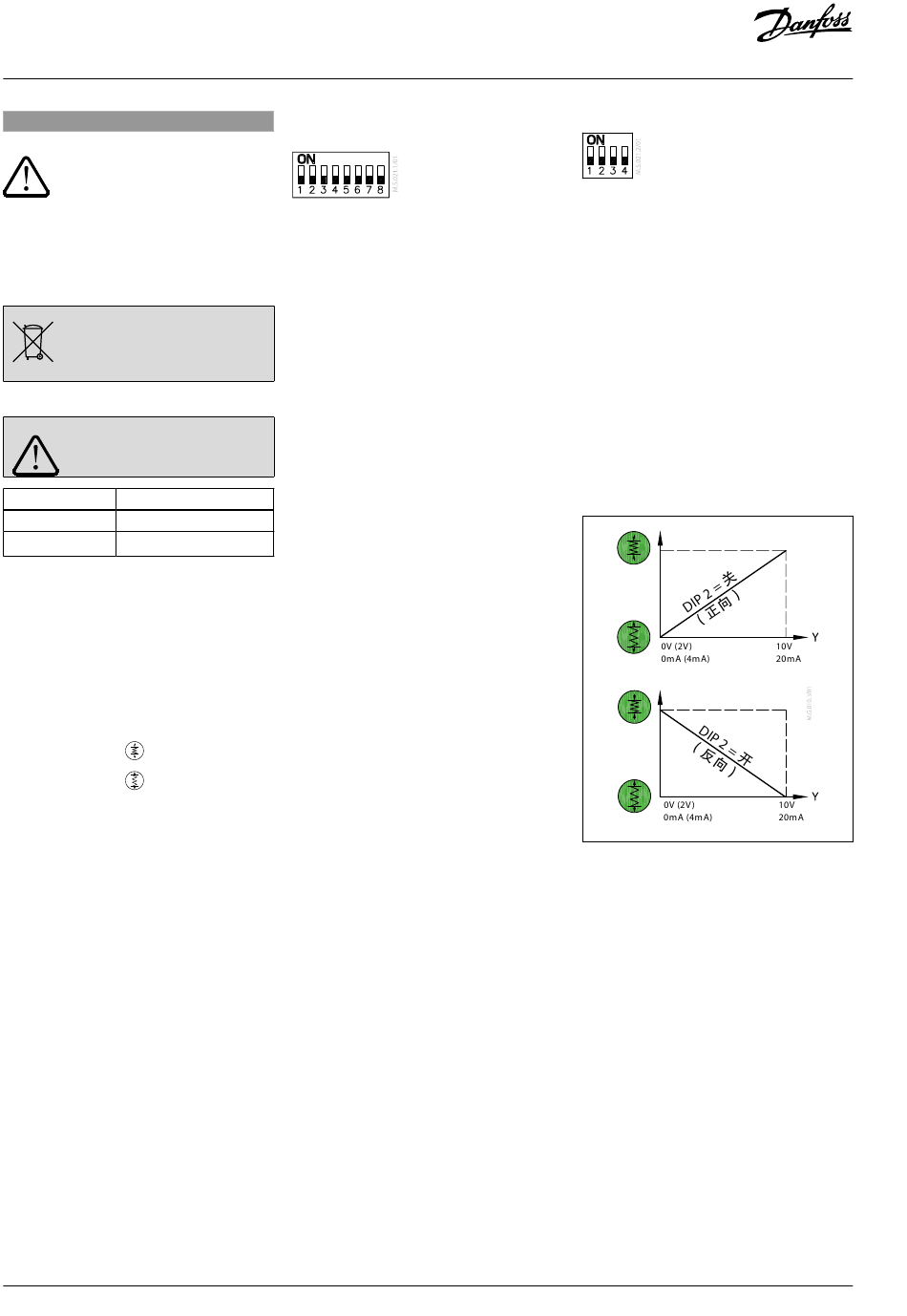

DIP 开关设定 ❺
S1
S1/DIP 1
输入信号类型选择开关：
关： 输入信号 Y 设定为电压 (V)
开： 输入信号 Y 设定为电流 (mA)
S1/DIP 2
输出信号类型选择开关：
关： 输出信号 X 设定为电压 (V)
开： 输出信号 X 设定为电流 (mA)
S1/DIP 3
正向或反向作用选择开关 （图 2） :
关： 驱动器正向输入信号
开： 驱动器反向作用以控制信号 （仅限与
AFA 2 组合的 AMEI 6 iNET）
S1/DIP 4
标准模式或分段模式选择开关：
关： 驱动器在 0(2)-10 V 或 0(4)-20 mA 范围
内工作。
开： 驱动器在分段范围内工作； 0-5 V 或
(0-10 mA) 或 (5-10 V) 或 (10-20 mA)。
信号范围选择开关 S1/DIP 6 设定分段范围
S1/DIP 5
0-10 V/2-10 V - 输入/输出
关： 0-10V； 输入信号范围为 0-10 V（电压输
入） 或者 0-20 mA （电流输入）
开： 2 –10 V； 输入信号范围为 2-10 V（电压
输入） 或者 4-20 mA （电流输入）
信号范围选择开关 S1/DIP 1 和 DIP 2设定
Y 和 X 信号。
S1/DIP 6
分段范围选择开关：
关： 0-5 V 或 (0-10 mA)
开： 5-10 V 或 (10-20 mA)。
[S1/DIP 4 = 开!]
S1/DIP 7
未使用
S1/DIP 8
未使用
S2
S2/DIP 1
未使用
S2/DIP 2
未使用
S2/DIP 3
未使用
S2/DIP 4*
关： 模拟信号 (V/mA)
驱动器在模拟模式下工作
开： MOD BUS
驱动器在数字模式下工作
*在模拟模式 S2/DIP 4 = 关时， DIP 开关
S1/DIP 1-7 的功能激活。
在数字模式 S2/DIP 4 = 开时， DIP 开关
S1/DIP 1-7 用作数字地址。
在数字模式下， Modbus RS485 可用于
监控或 AMEi 6 驱动器定位。
校准 ❻
校准所需的压力驱动器行程 （最小 - 最大弹簧
设定值） 。
校准之前， 将驱动器驱动至末端位置 （需确保
滑块 ①、 ② 与限位开关 ③ 的锁销之间的最小
间隙） 。
要开始校准程序， 请按住 "复位" 按钮 5 秒， 直到
绿灯开始闪烁。 驱动器的末端位置会根据预设
限位开关位置滑块 ①、 ② 自动调整。 驱动器进
入静止模式并开始响应控制信号。 根据最小 - 最
大 Δp 设定值 （滑块 ① 和 ② 的位置） ， 校准最
多可能需要约 1 小时（在设定最大可用 Δp 范围
的行程中 ） 。
每次更改最小/最大弹簧设定值 （滑块 ① 和 ②
改变）时， 都需要重复校准程序。
LED 显示 ❼
尺寸 ❽
图 2
VI.IR.V1.9Z
