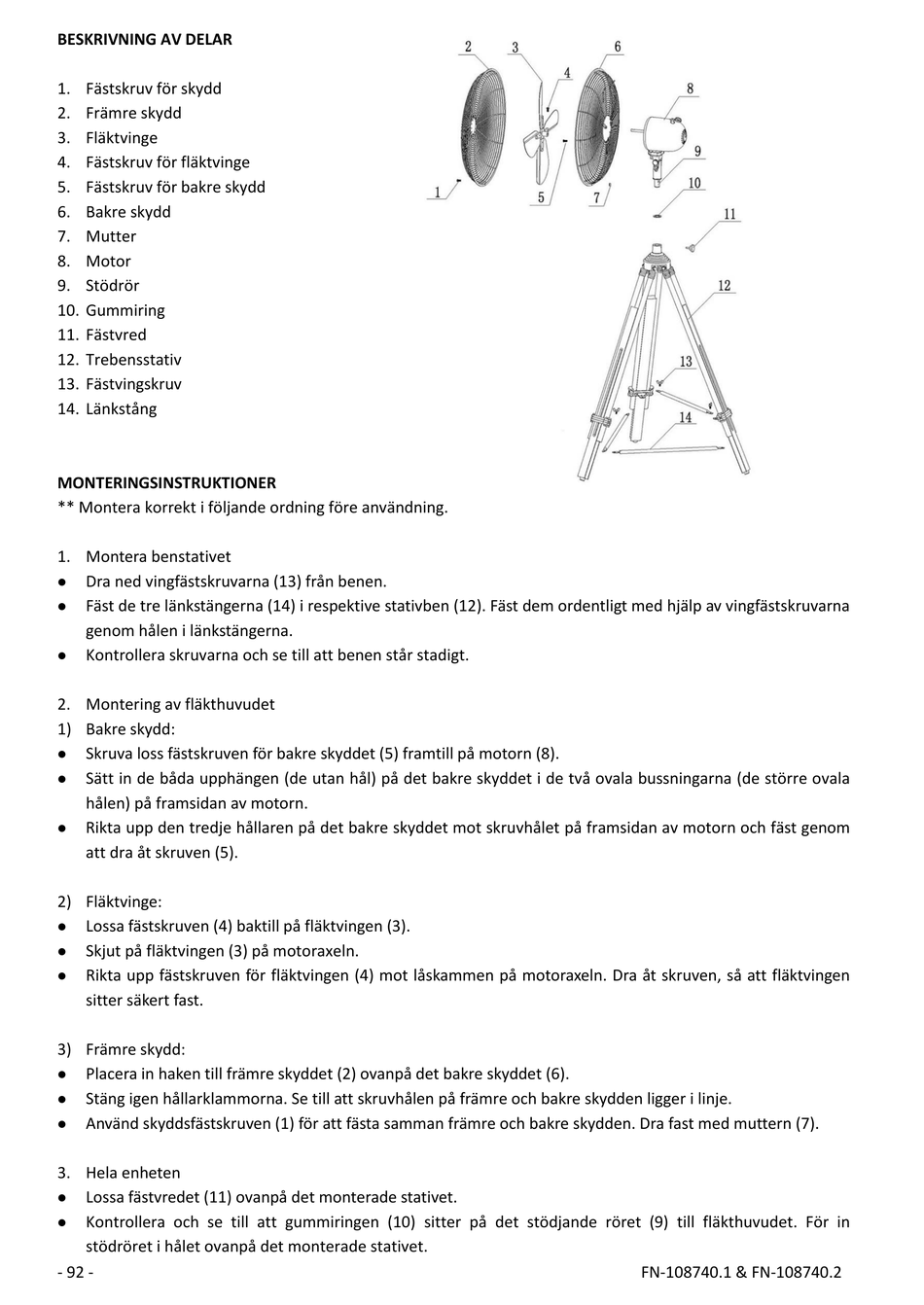

BESKRIVNING AV DELAR
1. Fästskruv för skydd
2. Främre skydd
3. Fläktvinge
4. Fästskruv för fläktvinge
5. Fästskruv för bakre skydd
6. Bakre skydd
7. Mutter
8. Motor
9. Stödrör
10. Gummiring
11. Fästvred
12. Trebensstativ
13. Fästvingskruv
14. Länkstång
MONTERINGSINSTRUKTIONER
** Montera korrekt i följande ordning före användning.
1. Montera benstativet
Dra ned vingfästskruvarna (13) från benen.

Fäst de tre länkstängerna (14) i respektive stativben (12). Fäst dem ordentligt med hjälp av vingfästskruvarna

genom hålen i länkstängerna.
Kontrollera skruvarna och se till att benen står stadigt.

2. Montering av fläkthuvudet
1) Bakre skydd:
Skruva loss fästskruven för bakre skyddet (5) framtill på motorn (8).

Sätt in de båda upphängen (de utan hål) på det bakre skyddet i de två ovala bussningarna (de större ovala

hålen) på framsidan av motorn.
Rikta upp den tredje hållaren på det bakre skyddet mot skruvhålet på framsidan av motorn och fäst genom

att dra åt skruven (5).
2) Fläktvinge:
Lossa fästskruven (4) baktill på fläktvingen (3).

Skjut på fläktvingen (3) på motoraxeln.

Rikta upp fästskruven för fläktvingen (4) mot låskammen på motoraxeln. Dra åt skruven, så att fläktvingen

sitter säkert fast.
3) Främre skydd:
Placera in haken till främre skyddet (2) ovanpå det bakre skyddet (6).

Stäng igen hållarklammorna. Se till att skruvhålen på främre och bakre skydden ligger i linje.

Använd skyddsfästskruven (1) för att fästa samman främre och bakre skydden. Dra fast med muttern (7).

3. Hela enheten
Lossa fästvredet (11) ovanpå det monterade stativet.

Kontrollera och se till att gummiringen (10) sitter på det stödjande röret (9) till fläkthuvudet. För in

stödröret i hålet ovanpå det monterade stativet.
