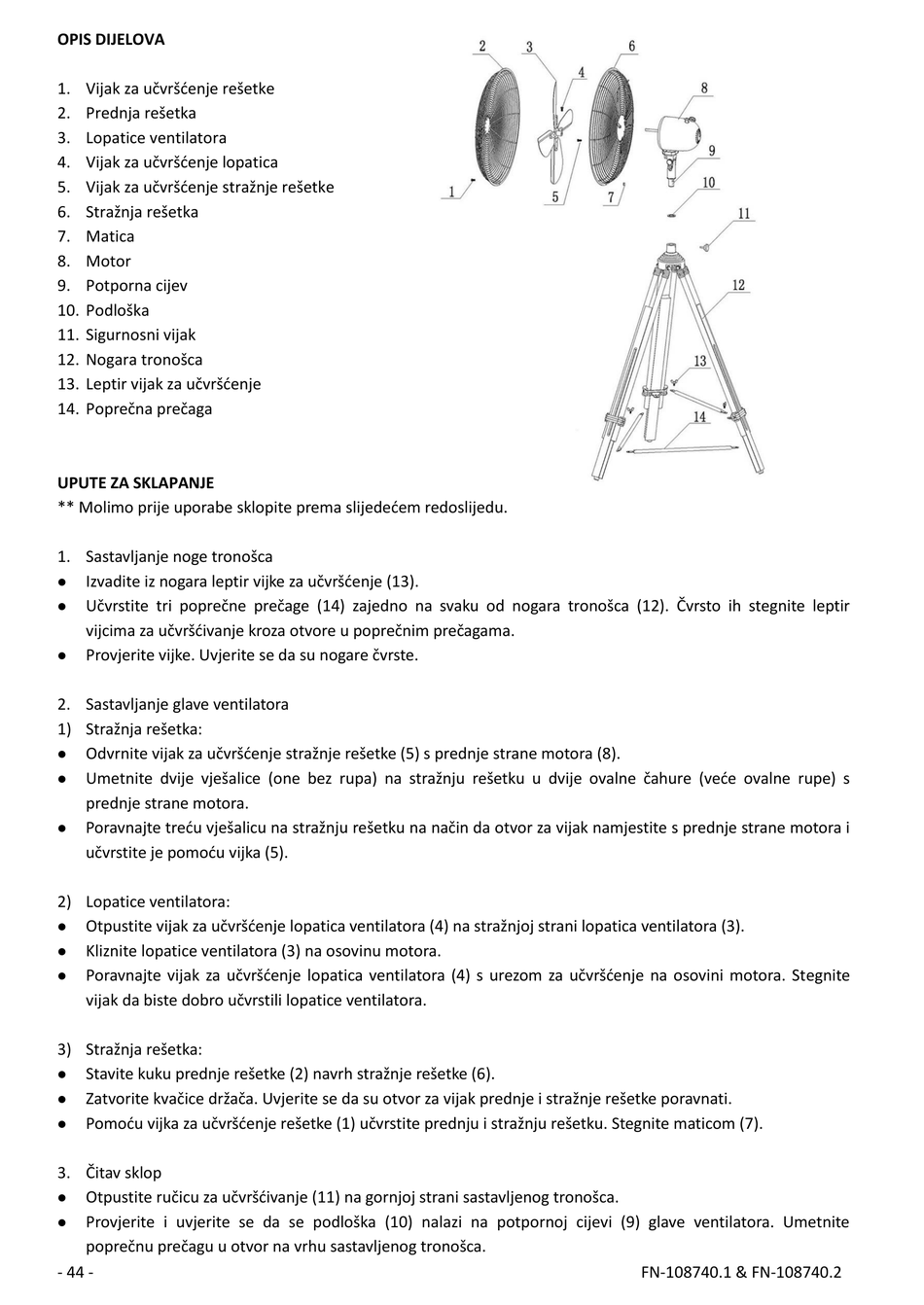

OPIS DIJELOVA
1. Vijak za učvršćenje rešetke
2. Prednja rešetka
3. Lopatice ventilatora
4. Vijak za učvršćenje lopatica
5. Vijak za učvršćenje stražnje rešetke
6. Stražnja rešetka
7. Matica
8. Motor
9. Potporna cijev
10. Podloška
11. Sigurnosni vijak
12. Nogara tronošca
13. Leptir vijak za učvršćenje
14. Poprečna prečaga
UPUTE ZA SKLAPANJE
** Molimo prije uporabe sklopite prema slijedećem redoslijedu.
1. Sastavljanje noge tronošca
Izvadite iz nogara leptir vijke za učvršćenje (13).

Učvrstite tri poprečne prečage (14) zajedno na svaku od nogara tronošca (12). Čvrsto ih stegnite leptir

vijcima za učvršćivanje kroza otvore u poprečnim prečagama.
Provjerite vijke. Uvjerite se da su nogare čvrste.

2. Sastavljanje glave ventilatora
1) Stražnja rešetka:
Odvrnite vijak za učvršćenje stražnje rešetke (5) s prednje strane motora (8).

Umetnite dvije vješalice (one bez rupa) na stražnju rešetku u dvije ovalne čahure (veće ovalne rupe) s

prednje strane motora.
Poravnajte treću vješalicu na stražnju rešetku na način da otvor za vijak namjestite s prednje strane motora i

učvrstite je pomoću vijka (5).
2) Lopatice ventilatora:
Otpustite vijak za učvršćenje lopatica ventilatora (4) na stražnjoj strani lopatica ventilatora (3).

Kliznite lopatice ventilatora (3) na osovinu motora.

Poravnajte vijak za učvršćenje lopatica ventilatora (4) s urezom za učvršćenje na osovini motora. Stegnite

vijak da biste dobro učvrstili lopatice ventilatora.
3) Stražnja rešetka:
Stavite kuku prednje rešetke (2) navrh stražnje rešetke (6).

Zatvorite kvačice držača. Uvjerite se da su otvor za vijak prednje i stražnje rešetke poravnati.

Pomoću vijka za učvršćenje rešetke (1) učvrstite prednju i stražnju rešetku. Stegnite maticom (7).

3. Čitav sklop
Otpustite ručicu za učvršćivanje (11) na gornjoj strani sastavljenog tronošca.

Provjerite i uvjerite se da se podloška (10) nalazi na potpornoj cijevi (9) glave ventilatora. Umetnite

poprečnu prečagu u otvor na vrhu sastavljenog tronošca.
- 44 - FN-108740.1 & FN-108740.2
