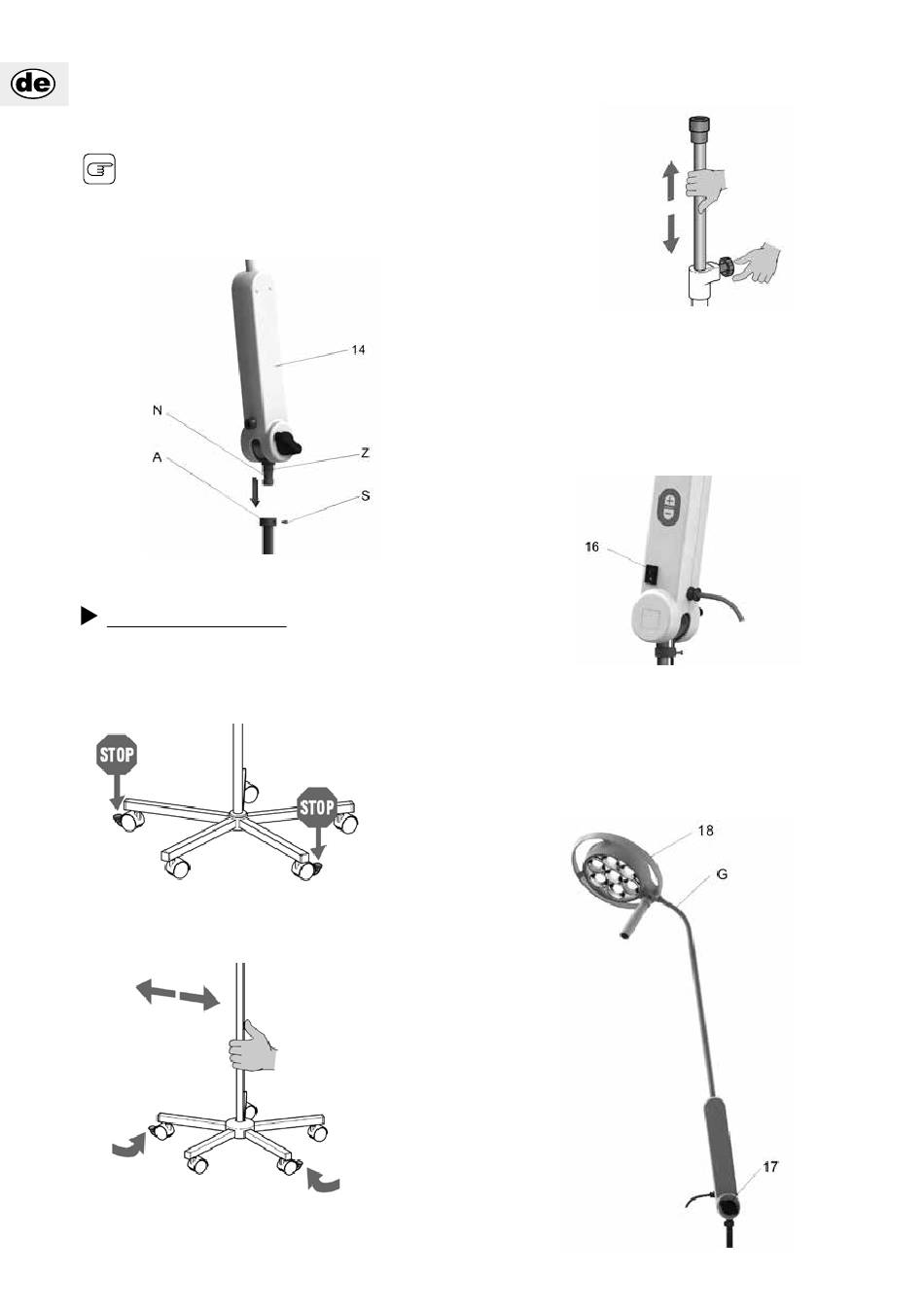

3.1 Montage des Statives

• Schraube und Scheibe abmontieren.
• Stativrohr in das Radkreuz einführen
Es ist sicherzustellen, dass der Zapfen Z an der unteren Seite des
Netzteilgehäuses 14 vollständig in die Aufnahme A eingeschoben ist,
damit die Sicherungsschraube S in die vorgesehene Nut N eingreift.

4. GEBRAUCHSANWEISUNG

4.1 Fuß
• Bremsrollen arritieren
• Zur Fortbewegung Bremsrollen lösen
4

4.2 Stativrohr

• Höhe einstellen

4.3 Bedienen der Leuchte

4.3.1 EIN/AUS Schalter

Durch Drücken des Schalters 16 am Netzteilgehäuse wird die KaWe
Untersuchungsleuchte ein- und ausgeschaltet.

4.3.2 Positionierung

Zur Positionierung des Leuchtenarmes den Klemmhebel 17 am Trafo-
gehäuse verwenden.
Die Position des Leuchtenkörpers mit dem Handbügel 18 einstellen.
Das flexible Gelenk G hält den Leuchtenkörper in der gewünschten
Position.
