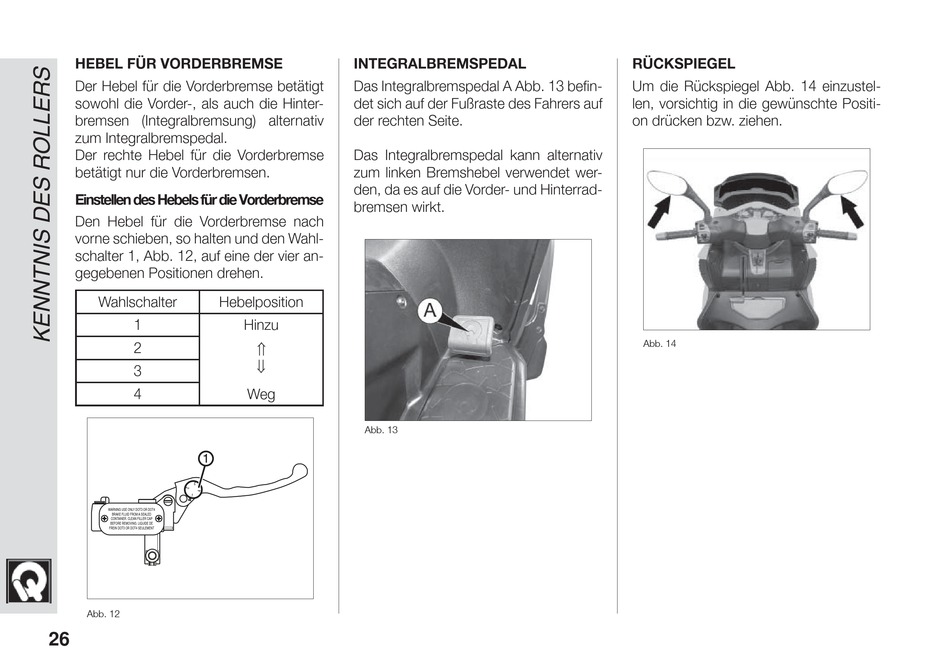

HEBEL FÜR VORDERBREMSE
Der Hebel für die Vorderbremse betätigt
sowohl die Vorder-, als auch die Hinter-
bremsen (Integralbremsung) alternativ
zum Integralbremspedal.
Der rechte Hebel für die Vorderbremse
betätigt nur die Vorderbremsen.
Einstellen des Hebels für die Vorderbremse
Den Hebel für die Vorderbremse nach
vorne schieben, so halten und den Wahl-
schalter 1, Abb. 12, auf eine der vier an-
gegebenen Positionen drehen.
Wahlschalter Hebelposition
1
2
3
4
1
WARNING USE ONLY DOT3 OR DOT4
BRAKE FLUID FROM A SEALED
CONTAINER. CLEAN FILLER CAP
BEFORE REMOVING. LIQUIDE DE
FREIN DOT3 OR DOT4 SEULEMENT
Abb. 12
26

INTEGRALBREMSPEDAL

Das Integralbremspedal A Abb. 13 befi n-
det sich auf der Fußraste des Fahrers auf
der rechten Seite.
Das Integralbremspedal kann alternativ
zum linken Bremshebel verwendet wer-
den, da es auf die Vorder- und Hinterrad-
bremsen wirkt.
Hinzu


Weg
Abb. 13
RÜCKSPIEGEL
Um die Rückspiegel Abb. 14 einzustel-
len, vorsichtig in die gewünschte Positi-
on drücken bzw. ziehen.
Abb. 14
