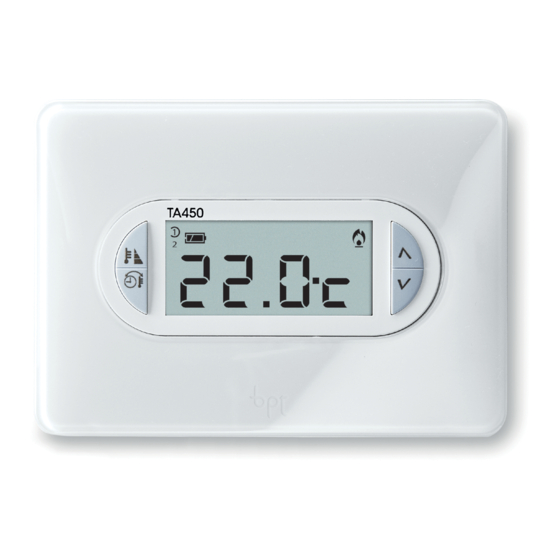

CAME BPT TA/450 Montage- Und Betriebsanleitung
Digital-thermostat
Verwandte Anleitungen für CAME BPT TA/450
Inhaltszusammenfassung für CAME BPT TA/450
- Seite 21 Digital thermostat FB00801-EN TA/450 INSTALLATION AND USE MANUAL EN English...
-
Seite 62: Allgemeine Hinweise
Allgemeine Hinweise • Wichtige Sicherheitshinweise: BITTE SORGFÄLTIG DURCHLESEN! • Sicherstellen, dass im Stromnetz gemäß den Installationsvorschriften eine omnipolare Schutzauslösungseinheit, die das Gerät unter den Bedingungen der Überspannungs- kategorie III abtrennt, vorhanden ist; • Die Montage, Programmierung, Inbetriebnahme und Wartung muss von ausgebildeten Fachtechnikern und gemäß... - Seite 63 Beschreibung Beschreibung der Symbole auf dem Display und der Taster ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑭ ⑪ ⑬ ⑫ Heizbetrieb eingeschaltet. Benutzerprofile; das aktivierte ① ⑩ Animiertes Symbol = Heizung Benutzerprofil wird angezeigt. läuft. Batterien geladen. Taster mit denen die angezeig- ⑪...
-
Seite 64: Funktion Der Innentaster
Funktion der Innentaster Um auf die Innentaster zuzugreifen, die Frontklappe des Geräts öffnen. ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ⑮ Reset-Taster ⑯ Uhrzeit einstellen. ⑰ Einstellung der Betriebsparameter. Betriebsart des Geräts auswählen. ⑱ KÜHLEN - HEIZEN - ⑲ Benutzerprofil wählen. -
Seite 65: Montage
Montage Das Gerät an einer für die Temperatur- erfassung geeigneten Stelle montieren (möglichst an einer Innenwand, nicht in Nischen, hinter Türen oder Gardinen oder in der Nähe von Wärmequellen anbringen). Auf den Taster ❶ drücken und die Grund- platte ❷ vom Gerät trennen B. Die Schutzabdeckung der Klemmleiste entfernen C. -
Seite 66: Elektrische Anschlüsse
Elektrische Anschlüsse Der Anschluss hängt von den der Ther- mostatsteuerung gesteuerten Geräten ab. VERBRAUCHER CARICO GESCHLOSSEN CHIUSO 230V~ ZEICHENERKLÄRUNG CARIC 50 Hz OFFEN APERTO APERTO Netzstromleiter. N = Neutralleiter. L = Leiter. Relaiskontakte. C = allgemeiner NO = normalerweise offener Kontakt. NC = normalerweise geschlossener Kontakt. - Seite 67 3 Alkali-Mangan-Batterien LR03 AAA zu 1,5V in das Batteriefach einlegen, die Polangaben beachten J. Falsches Einlegen der Batterien kann Schäden verursachen. Wenn die Displayanzeige nicht innerhalb von 10 Sekunden sichtbar ist, den Rück- setztaster R drücken. Das Gerät und die Grundplatte, wie in der Abbildung dargestellt, einrasten K.
-
Seite 68: Programmierung Und Verwendung Des Geräts
Programmierung und Verwendung des Geräts Uhrzeit einstellen Auf den Taster drücken, um die Uhrzeit anzuzeigen. drücken A. Auf den Taster Die Minuten blinken nun. Mit den Tastern die genaue Minutenzahl eingeben B. drücken C. Auf den Taster Die Stunden blinken nun. Mit den Tastern die genaue Stundenzahl eingeben D. -
Seite 69: Auswahl Des Benutzerprofils
drücken E, Auf den Taster um die Einstellung der Uhrzeit und des Datums zu beenden G. Nach Beendigung der Einstel- lung blinken die beiden Punkte zwischen der Stunden- und Mi- nutenanzeige. Hinweis. Wenn das Gerät 15 Sek. lang nicht betätigt wird, beendet das Gerät den Vorgang automatisch und speichert die zuletzt eingegebenen Daten. -
Seite 70: Einstellung Der Frostschutztemperatur
Betriebsart OFF Wenn das Symbol leuchtet und die Raumtemperaturanzeige 5 Sekunden lang nicht mehr angezeigt wird, wird die Tempe- raturzone nicht von der Anlage gesteuert B. Hinweis. Auch wenn die Temperaturzone nicht mehr gesteuert wird, ist die Frostschutz- funktion weiterhin aktiviert. Einstellung der Frostschutztemperatur Den Taster drücken. -
Seite 71: Momentane Änderung Des Eingestellten Temperaturniveaus
angezeigt. = ÖKO-Programm aktiviert. = NACHT-Programm aktiviert. Momentane Änderung des eingestellten Temperaturniveaus Mit den Tastern kann man eine andere Temperatur, die nicht dem eingestellten Temperaturni- veau entspricht, wählen. Das neue Temperaturniveau hebt die vorhandenen Einstellungen auf, aus diesem Grund sind sämtliche, die Profile und programmierten Temperaturen betreffenden Symbole nicht mehr sichtbar. - Seite 72 Mit den Tastern kann man die für das KOMFORT-Programm eingestellte Temperatur ändern. Durch Druck auf den Taster P wird der, auf dem Display angezeigte Wert, bestätigt und man geht wei- ter zur Einstellung des nächsten Temperaturniveaus (ÖKO). Die beschriebene Vorgehensweise wiederholen und die Einstellung aller Temperaturni- veaus (ÖKO, NACHT, KOMFORT) ändern.
-
Seite 73: Bei Eingeschaltetem D-Reg- Ler
OFF-Betrieb aktivieren. Auf den Taster P drücken, bis auf dem Display die Folgende Anzeige zu sehen ist A. Mit den Tastern den D-Reg- ler ein-/ausschalten B. = D-Regler aktiviert. = D-Regler deaktiviert. Bei eingeschaltetem D-Reg- ler ( ), kann man durch Druck auf den P-Taster auf dem Bildschirm das eingestellte Tem- peraturdifferential ablesen C. - Seite 74 PI-Regler aktivieren und konfigurieren Mit diesem Regelalgorhitmus verringert die Thermostatsteuerung die Einschaltzyklen des Heizkessels bei sich dem Sollwert annähernder Ist-Temperatur. Auf diese Weise wird der Verbrauch verringert und ein optimales Wohlfühlklima gewährleistet. Es sind drei vorprogrammierte Temperaturprogramme (P1, P2 und P3), die sich für alle Anlagen eignen sowie ein vollständig manuelles Programm (P4) vorhanden.
- Seite 75 Mit den Tastern kann man eine Einschaltdauer von 5, 10, 15, 20, 25, 30, 35 oder 40 Minuten wählen H. Mit dem Taster P I die einge- stellte Einschaltdauer bestätigen und auf die Einstellung der Min- dest-ON-Dauer wechseln. Mit den Tastern die Min- dest-ON-Dauer von 1 oder 5 Minuten wählen.
-
Seite 76: Kalibrierung Des Temperaturfühlers Ändern
Set-point Dauer Zyklusdauer Mindest-ON- Prog. Proportionalband Anlagentyp (Minuten) Dauer (Minuten) Gasbrenner, Heizlüfter, Zonen- 1,5 °C Ventile, Heizkörper aus Aluminium 1,5 °C Elektro-Heizkörper Strahlungs- oder 1,5 °C Fußbodenheizung, Klimaanlagen von 5 bis 40 von 1 bis 5 von 1°C bis 3°C Kalibrierung des Temperaturfühlers ändern Wenn aufgrund des Standorts des Gerätes die korrekte Temperaturerfassung nicht möglich sein sollte, kann die Ist-Temperatur in Zehntelgraden bis ±3 °C geändert werden. - Seite 77 Konfiguration der Betriebsweise des AUX-Eingangs (Klemme 1-2) AUX-Eingang wird zur Fernaktivierung verwendet Durch die Anbindung einer entsprechenden Schnittstelle an die Klemmen 1-2 (siehe "Elektrische Anschlüsse") kann das KOMFORT-Programm in der gewünschten Jahreszeit ferngeschaltet werden. drücken A. Auf den Taster Mit den Tastern die dem Eingang zugeordnete Funktion auswählen:...
- Seite 78 Mit den Tastern den Fens- ter-Eingang aktivieren/deakti- vieren. = Eingang deaktiviert. = Eingang aktiviert. E die Ein- Mit dem Taster stellung bestätigen. Wenn der Heizofen aufgrund eines offenen Eingangs ausge- schaltet wird, erscheint auf dem Display die Meldung Sperre der Temperaturniveaueinstellung Damit die eingestellten Tempe- raturen nicht verändert bzw.
-
Seite 79: Betriebsdauer Der Anlage
Betriebsdauer der Anlage Eines der 3 eingestellten Tem- peraturniveaus wählen, dessen Betriebsdauer angezeigt werden soll. Auf den Taster C drücken, um den Wert anzuzeigen. Während der Wert angezeigt wird, das Zählwerk, durch Druck auf den Taster auf Null stellen. Geräte-Reset Aufgrund von Störungen und anderen technischen Gründen, kann die Geräterücksetzung... -
Seite 80: Technische Daten
Technische Daten • Heimendgerät. • Erfassungsintervall Raumtemperatur: 15 Sekunden. • Unabhängig montiertes elektronisches Gerät. • Lese-Auflösung: 0,1 °C. • LCD-Grafikdisplay mit Hintergrundbe- • Messgenauigkeit: ≤ ±0,3 °C. leuchtung. • Software Klasse A. • Spannungsversorgung: 3 Alkali-Mang- • Verschmutzungsgrad: 2. an-Batterien LR03 AAA zu 1,5V. •...
