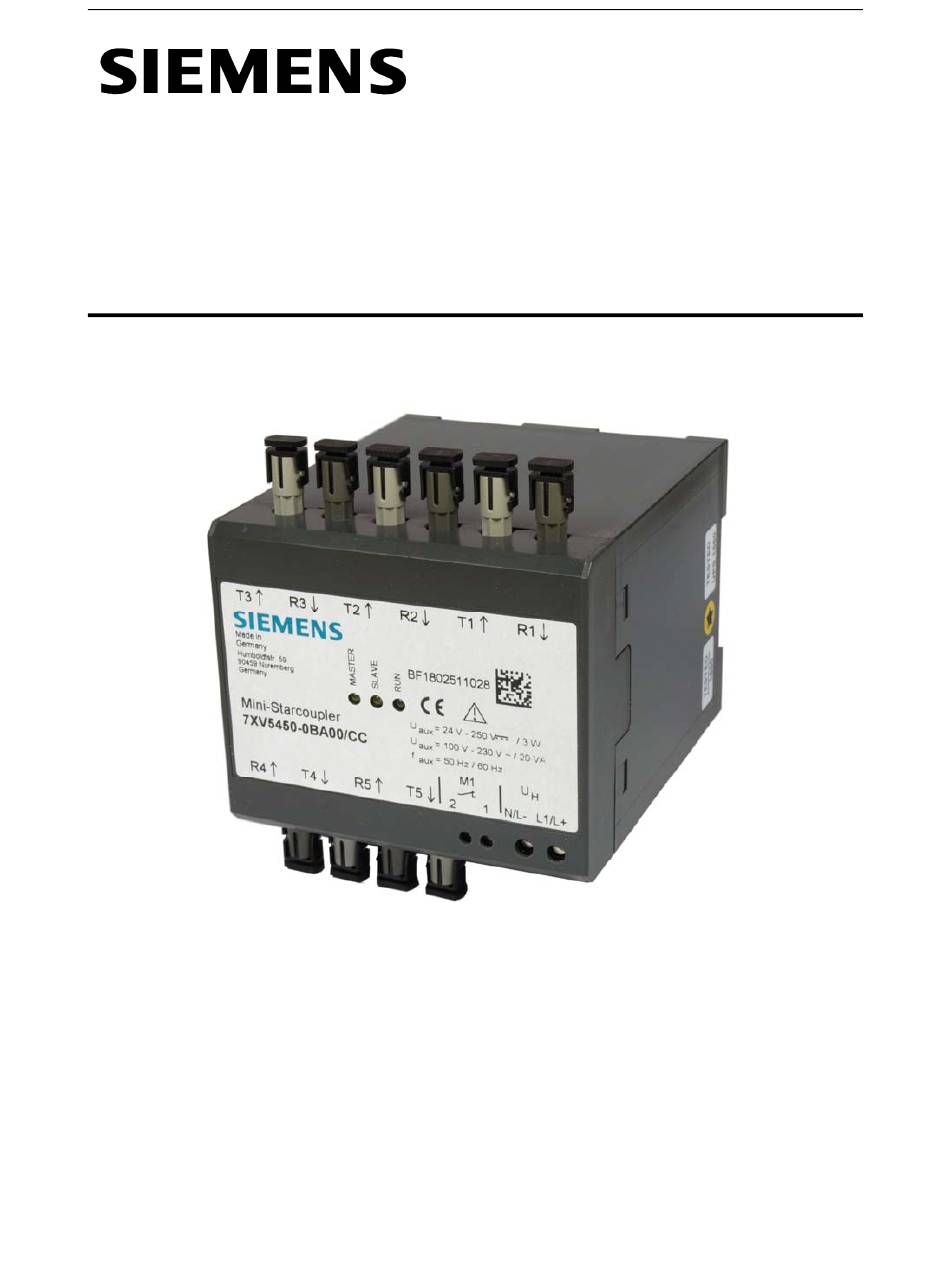

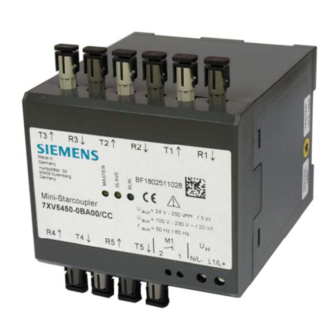

- Seite 1 Optischer Mini-Sternkoppler 7XV5450 0BA00 Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
C53000-B1100-C595-1 Inhaltsverzeichnis ALLGEMEINE HINWEISE ......................4 Sicherheitstechnische Hinweise ....................5 Allgemeine Hinweise ........................6 Kundensupport ..........................6 Angaben zur Konformität ......................7 Weitere Normen .......................... 7 Verwendete Symbole ........................7 ... - Seite 3 Tabelle 1: Bestelldaten des Mini-Sternkopplers sowie der seriellen DIGSI-Kabel ....... 17 Tabelle 2: Schraubanschlüsse X2, X7 ....................19 Tabelle 3: RS232-Anschluss X1 D-Sub 9-polige Buchse ..............19 Tabelle 4: Schaltereinstellung S1 (fett ist Lieferstellung) ..............21 7XV5450 0BA00 Mini-Sternkoppler Seite 3 von 28...
-
Seite 4: Allgemeine Hinweise
Teil einer früheren oder bestehenden Vereinbarung, Zusage oder eines Rechtsverhältnisses ist oder dieses abändern soll. Sämtliche Verpflichtungen von Siemens ergeben sich aus dem jeweiligen Kaufvertrag, der auch die vollständige und allein gültige Gewährleistungsregelung enthält. Diese vertraglichen Gewährleistungsbestimmungen werden auch durch die Ausführungen in dieser Unterlage weder erweitert noch beschränkt. -
Seite 5: Sicherheitstechnische Hinweise
Qualifiziertes Personal im Sinne der sicherheitstechnischen Hinweise dieses Handbuchs sind Personen, die die Berechtigung haben, Geräte, Systeme und Stromkreise gemäß den Standards der Sicherheitstechnik in Betrieb zu nehmen, zu erden und zu kennzeichnen. 7XV5450 0BA00 Mini-Sternkoppler Seite 5 von 28... -
Seite 6: Allgemeine Hinweise
Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus. 1.3 Kundensupport Bei Fragen zum Gerät wenden Sie sich an den Siemens-Vertriebspartner in Ihrer Region. Unser Energy Customer Support Center unterstützt Sie rund um die Uhr. Tel.: +49 (1805) 24-7000 Fax: +49 (1805) 24-2471 Internet: http://www.siprotec.de... -
Seite 7: Angaben Zur Konformität
C53000-B1100-C595-1 1.4 Angaben zur Konformität Niederspannungsrichtlinie 2014/35/EU EMV-Richtlinie 2014/30/EU Diese Konformität ist das Ergebnis einer Prüfung, die durch die Siemens AG gemäß den Richtlinien in Übereinstimmung mit der Fachgrundnorm EN60255-26 für die EMV-Richtlinie und der Norm EN61010-1 durchgeführt wurde. 1.5 Weitere Normen Das Produkt ist im Rahmen der technischen Daten UL-zugelassen gemäß... -
Seite 8: Haftungsausschluss
überprüft. Notwendige Korrekturen sind in den nachfolgenden Auflagen enthalten. Für Verbesserungsvorschläge sind wir Ihnen dankbar. 1.8 Copyright Copyright Siemens AG 2018. All rights reserved Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhaltes sind nicht gestattet, soweit nicht ausdrücklich zugestanden. -
Seite 9: Betriebsanleitung
Die Invertierung erfolgt hierbei gleichzeitig für den optischen Empfänger und den optischen Sender dieser Schnittstelle. Die Auslieferung erfolgt in positiver Logik (Ruhelicht AUS). Bei negativer Logik benötigt der Empfänger im „Ruhezustand“ Licht, sonst ist der Mini-Sternkoppler blockiert. 7XV5450 0BA00 Mini-Sternkoppler Seite 9 von 28... -
Seite 10: Rs232-Anschluss
C53000-B1100-C595-1 1.9.4 RS232-Anschluss Der Anschluss an einen PC oder ein Notebook erfolgt über ein RS232-Kabel (z.B. 7X5100-4) mit 9 poligen D-Sub Steckern (Stift). An diesem Kabel müssen die Pins 7 und 8 gebrückt sein. Damit wird der LWL-Kanal 1 (INPUT) inaktiv geschaltet. Die Daten werden jetzt von der seriellen Schnittstelle auf die vier LWL-Kanäle verteilt bzw. -
Seite 11: Technische Daten
AC 240 V Last): Maximaler Schaltstrom Maximale Schaltleistung AC 2000 VA Zulässiger Strom für Kontakte Prüfspannung = 3,51 kV Sicherungen Eingelötet T2.0 A Austauschbar T1.6 A / AC 250 V / DC 300 V 7XV5450 0BA00 Mini-Sternkoppler Seite 11 von 28... - Seite 12 C53000-B1100-C595-1 Umgebungsbedingungen (nur in Räumen betreiben) Temperaturangaben Empfohlene Temperatur während des -5 °C bis +55 °C (23 °F bis 131 °F) Betriebes Temperatur während des Transportes -25 °C bis +70 °C (-13 °F bis 158 °F) und der Lagerung Feuchtigkeitsangaben Mittlere relative Luftfeuchte ≤...
- Seite 13 Hilfsspannungen Grenzwertklasse A CISPR 22, EN 55022 Grenzwertklasse A DIN VDE 979 Teil 22 30 MHz bis 1000 MHz Funkstörfeldstärke Grenzwertklasse A CISPR 11, EN 55011 Grenzwertklasse A DIN VDE 0878 Teil 22 7XV5450 0BA00 Mini-Sternkoppler Seite 13 von 28...
- Seite 14 C53000-B1100-C595-1 EMV-Prüfungen zur Störfestigkeit IEC 60255-26 (Produktnorm) 100 kHz und 30 Stöße pro Minute; Gedämpft schwingende Welle Prüfdauer 1 Minute IEC 60255-26, IEC 61000-4-18, Klasse III 2,5 kV Längsspannung; VDE 0435 Teil 303, Klasse III 1 kV Querspannung 6 kV Kontaktentladung Entladung statischer Elektrizität 8 kV Luftentladung, IEC 60255-26 Klasse III...
- Seite 15 Amplitude (ver. Achse) 8 Hz bis 35 Hz: 2g Beschl. (hor. Achse) 8 Hz bis 35 Hz: 1g Beschl. (ver. Achse) Frequenzdurchl. 1 Oktave / min 1 Zyklus in 3 Achsen senkrecht zueinander 7XV5450 0BA00 Mini-Sternkoppler Seite 15 von 28...
- Seite 16 C53000-B1100-C595-1 Schwing- und Schockbeanspruchung bei Transport und Lagerung sinusförmig Schwingung 5 Hz bis 8 Hz: ± 7,5 mm IEC 60068-2-6 Amplitude; IEC 60255-21-1, Klasse 2 8 Hz bis 150 Hz: 2 g Beschleunigung Frequenzdurchlauf 1 Oktave/min 20 Zyklen in 3 Achsen senkrecht zueinander halbsinusförmig Schock...
-
Seite 17: Abmessungen
RS232/RS485-Umsetzer/25-poliger Stecker und Schutzrelais/ Einzeldraht Ringkabelschutz, Länge 1 m Steckeradapter, 9-polige Buchse/25- poliger Stecker auf DIGSI 7XV5100-4-Kabel (9-pol.) für Schutzeinheit mit 25-pol. Schnittstelle vorn Tabelle 1: Bestelldaten des Mini-Sternkopplers sowie der seriellen DIGSI-Kabel 7XV5450 0BA00 Mini-Sternkoppler Seite 17 von 28... -
Seite 18: Beschreibung Der Funktionseinheiten
C53000-B1100-C595-1 Beschreibung der Funktionseinheiten Die Mini-Sternkoppler im Gehäuse sind fest verdrahtete und geprüfte Funktionseinheiten. Sie besitzen eine Schnappbefestigung für eine Hutschiene 35 mm nach DIN EN 50022. An den Schraubklemmen lässt sich die Hilfsspannung sicher anschließen. Die RS232-Schnittstelle wird über eine 9-polige D-Sub-Buchse angeschlossen. -
Seite 19: Bedeutung Der Anschlüsse
Die ST-Stecker sind erst vorsichtig mit der seitlichen Nase in die Nut des Geräteanschlusses zu schieben und anschließend zu verriegeln. Bei der Verlegung der LWL- Kabel ist der für das Kabel spezifizierte Biegeradius einzuhalten. 7XV5450 0BA00 Mini-Sternkoppler Seite 19 von 28... -
Seite 20: Schalterstellungen
C53000-B1100-C595-1 3.5 Schalterstellungen Alle DIL-Schalter sind von außen bedienbar. In Lieferstellung ist der Mini- Sternkoppler für die Standardanwendung sofort einsetzbar, d.h.: Alle LWL-Sender / Empfänger auf Ruhelicht "AUS" Kaskadierung für Sternstruktur RS232-Schnittstelle gesperrt Bild 5: Ansicht des Schalters in Lieferstellung Hinweis Wird Schalter S1/1 auf Ring-Struktur gestellt, werden die Signale generell zum Master gespiegelt (Echo), auch in... -
Seite 21: Tabelle 4: Schaltereinstellung S1 (Fett Ist Lieferstellung)
Kanal 1 geschlossen Ruhelicht aus Kanal 1 offen Ruhelicht an Kanal 2 geschlossen Ruhelicht aus Kanal 2 offen Ruhelicht an Kanal 3 geschlossen Ruhelicht aus Kanal 3 Tabelle 4: Schaltereinstellung S1 (fett ist Lieferstellung) 7XV5450 0BA00 Mini-Sternkoppler Seite 21 von 28... -
Seite 22: Montage Und Inbetriebnahme
C53000-B1100-C595-1 Montage und Inbetriebnahme Warnung Beim Betrieb elektrischer Geräte stehen zwangsläufig bestimmte Teile dieser Geräte unter gefährlicher Spannung. Bei Nichtbeachtung der Bedienhinweise können deshalb schwere Körperverletzungen oder Sachschäden auftreten. Montage und elektrischer Anschluss des Geräts sollten nur durch entsprechend qualifiziertes Personal vorgenommen werden. Insbesondere müssen alle Warnhinweise unbedingt beachtet werden Warnung... -
Seite 23: Hilfsspannung X2
Die Belegung der Anschlussklemmen ist auf der Vorderseite des Gerätes aufgedruckt oder kann der Bedienungsanleitung entnommen werden. Anschluss Schraubklemmen: Störmeldeanschluss: max. 2,5 mm Empfohlene Abisolierlänge: 3 mm bis 5 mm 7XV5450 0BA00 Mini-Sternkoppler Seite 23 von 28... -
Seite 24: Lwl-Anschlüsse R Und T
C53000-B1100-C595-1 4.3 LWL-Anschlüsse R und T Es dürfen nur vorschriftsmäßig konfektionierte Lichtwellenleiter verwendet werden. Das zulässige optische Budget inklusive aller Kupplungen ist einzuhalten (siehe Kapitel Technische Daten). LWL-Kabeltypen und Reichweiten (siehe Technische Daten). Sendedioden sind mit T1 bis T5 bezeichnet. ... -
Seite 25: Wartung
Das Gerät ist wartungsfrei. Zur Reinigung bitte nur ein trockenes staub- und fusselfreies Tuch verwenden. Die LWL-Anschlüsse vorher mit den dafür vorgesehenen Abdeckungen staubdicht abdecken. Hinweis Zur Reinigung darf keine Flüssigkeit verwendet werden. 7XV5450 0BA00 Mini-Sternkoppler Seite 25 von 28... -
Seite 26: Anwendungsbeispiele
C53000-B1100-C595-1 Anwendungsbeispiele 5.1 Optische Sternstruktur Mehrere Mini-Sternkoppler können in Sternstruktur kaskadiert werden um weitere adressierbare Schutzgeräte bedienen zu können. Diese Sternstruktur kann durch entsprechende Umsetzer auch um eine RS485 Busstruktur erweitert werden (siehe Handbuch 7XV5650). Bild 6: Beispiel eines Mini-Sternkopplers in einer Sternstruktur Das Bild ist auch beispielhaft für eine Konfiguration mit SIPROTEC 5-Geräten Seite 26 von 28 Mini-Sternkoppler... -
Seite 27: Optische Ringstruktur
Schutzgerät zur Verfügung steht. ACHTUNG Achtung! Die Daten vom PC werden zum PC oder Modem gespiegelt. Bild 7: Beispiel eines Mini-Sternkopplers in einer Ringstruktur Das Bild ist auch beispielhaft für eine Konfiguration mit SIPROTEC 5-Geräten 7XV5450 0BA00 Mini-Sternkoppler Seite 27 von 28... - Seite 28 C53000-B1100-C595-1 Seite 28 von 28 Mini-Sternkoppler 7XV5450-0BA00...
