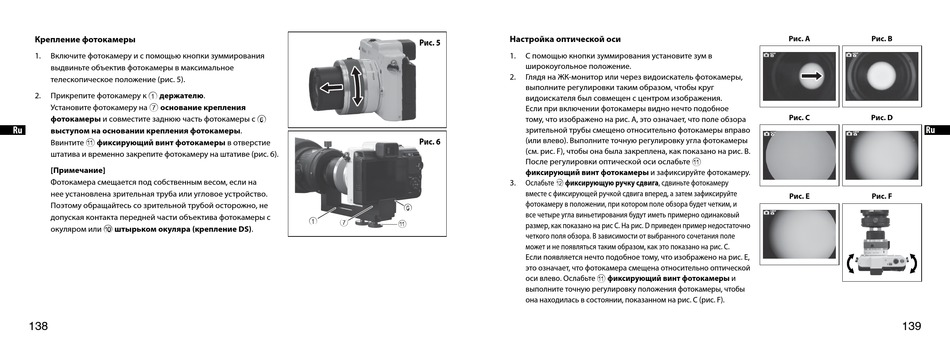

Крепление фотокамеры
1. Включите фотокамеру и с помощью кнопки зуммирования
выдвиньте объектив фотокамеры в максимальное
телескопическое положение (рис. 5).
Прикрепите фотокамеру к 1 держателю.
2.
Установите фотокамеру на 7 основание крепления
фотокамеры и совместите заднюю часть фотокамеры с 6
Ru
выступом на основании крепления фотокамеры.
Ввинтите a фиксирующий винт фотокамеры в отверстие
штатива и временно закрепите фотокамеру на штативе (рис. 6).
[Примечание]
Фотокамера смещается под собственным весом, если на
нее установлена зрительная труба или угловое устройство.
Поэтому обращайтесь со зрительной трубой осторожно, не
допуская контакта передней части объектива фотокамеры с
окуляром или 0 штырьком окуляра (крепление DS).
138
Рис. 5
Рис. 6
6
1
7
a
Настройка оптической оси
1. С помощью кнопки зуммирования установите зум в
широкоугольное положение.
2. Глядя на ЖК-монитор или через видоискатель фотокамеры,
выполните регулировки таким образом, чтобы круг
видоискателя был совмещен с центром изображения.
Если при включении фотокамеры видно нечто подобное
тому, что изображено на рис. A, это означает, что поле обзора
зрительной трубы смещено относительно фотокамеры вправо
(или влево). Выполните точную регулировку угла фотокамеры
(см. рис. F), чтобы она была закреплена, как показано на рис. B.
После регулировки оптической оси ослабьте a
фиксирующий винт фотокамеры и зафиксируйте фотокамеру.
3. Ослабьте b фиксирующую ручку сдвига, сдвиньте фотокамеру
вместе с фиксирующей ручкой сдвига вперед, а затем зафиксируйте
фотокамеру в положении, при котором поле обзора будет четким, и
все четыре угла виньетирования будут иметь примерно одинаковый
размер, как показано на рис C. На рис. D приведен пример недостаточно
четкого поля обзора. В зависимости от выбранного сочетания поле
может и не появляться таким образом, как это показано на рис. C.
Если появляется нечто подобное тому, что изображено на рис. E,
это означает, что фотокамера смещена относительно оптической
оси влево. Ослабьте a фиксирующий винт фотокамеры и
выполните точную регулировку положения фотокамеры, чтобы
она находилась в состоянии, показанном на рис. C (рис. F).
Рис. A Рис. B
Рис. C Рис. D
Ru
Рис. E Рис. F
139
