Anschlussbelegung; Abb. 18 Elx3181 - Anschlussbelegung - Beckhoff ELX3181 Betriebsanleitung

Potentialtrennung der 24 V Ex-Potentialschiene sicherstellen!
Stellen Sie in jedem Fall sicher, dass die durch die ELX9560 vorgenommene galvanische
Trennung zwischen der 24 V Ex-Potentialschiene (Powerkontakte +24 V Ex und 0 V Ex)
WARNUNG
und anderen Systempotentialen (ggfs. auch Funktions- oder Schutzerden) nicht aufgeho-
ben wird.
3.6.5

Anschlussbelegung

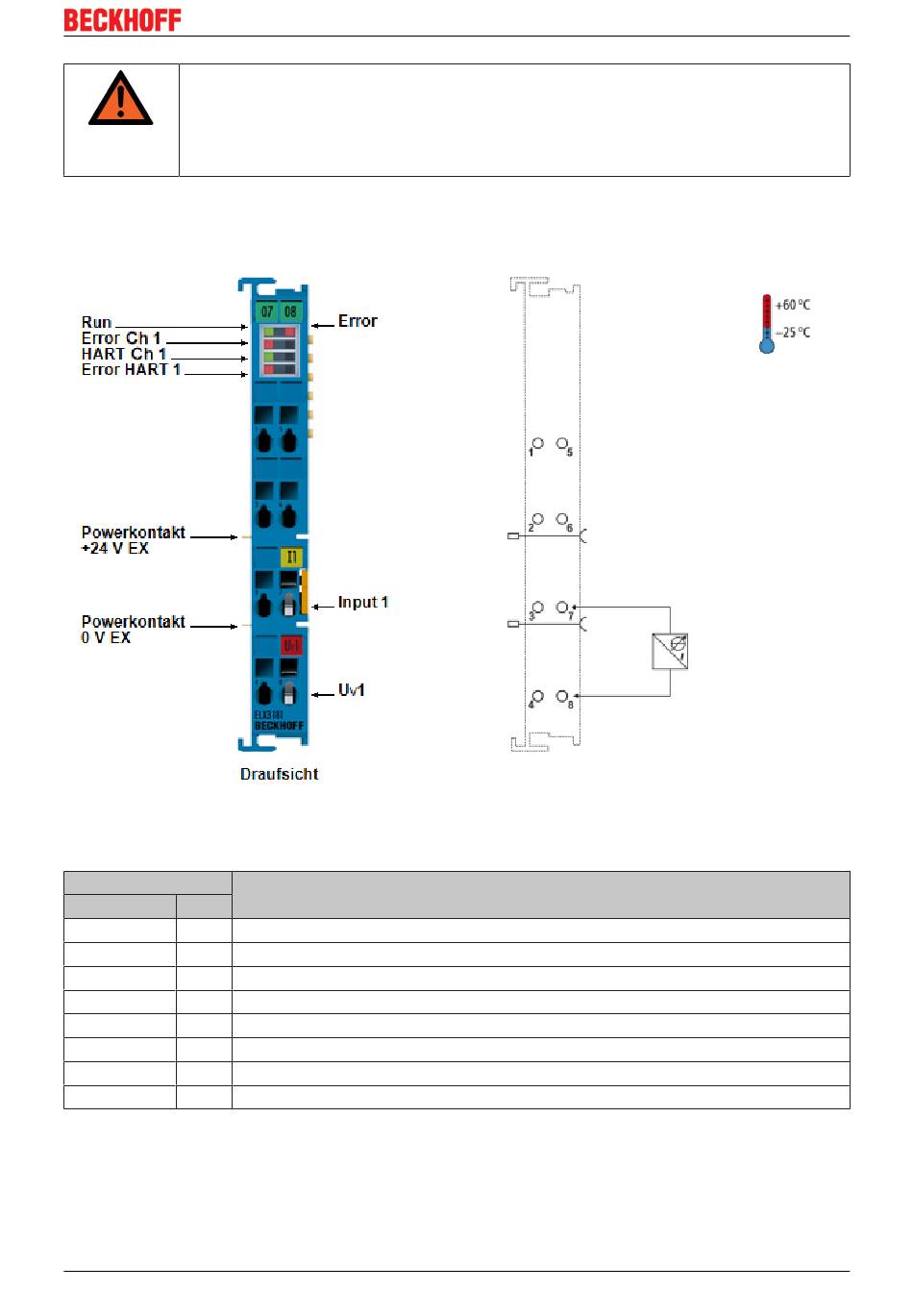

Abb. 18: ELX3181 - Anschlussbelegung
Klemmstelle Beschreibung
Name Nr.
1 nicht belegt
2 nicht belegt
3 nicht belegt
4 nicht belegt
5 nicht belegt
6 nicht belegt
Input 1 7 Signaleingang Kanal 1
Uv1 8 Versorgungsspannung Kanal 1
