ELX3181 - Einführung

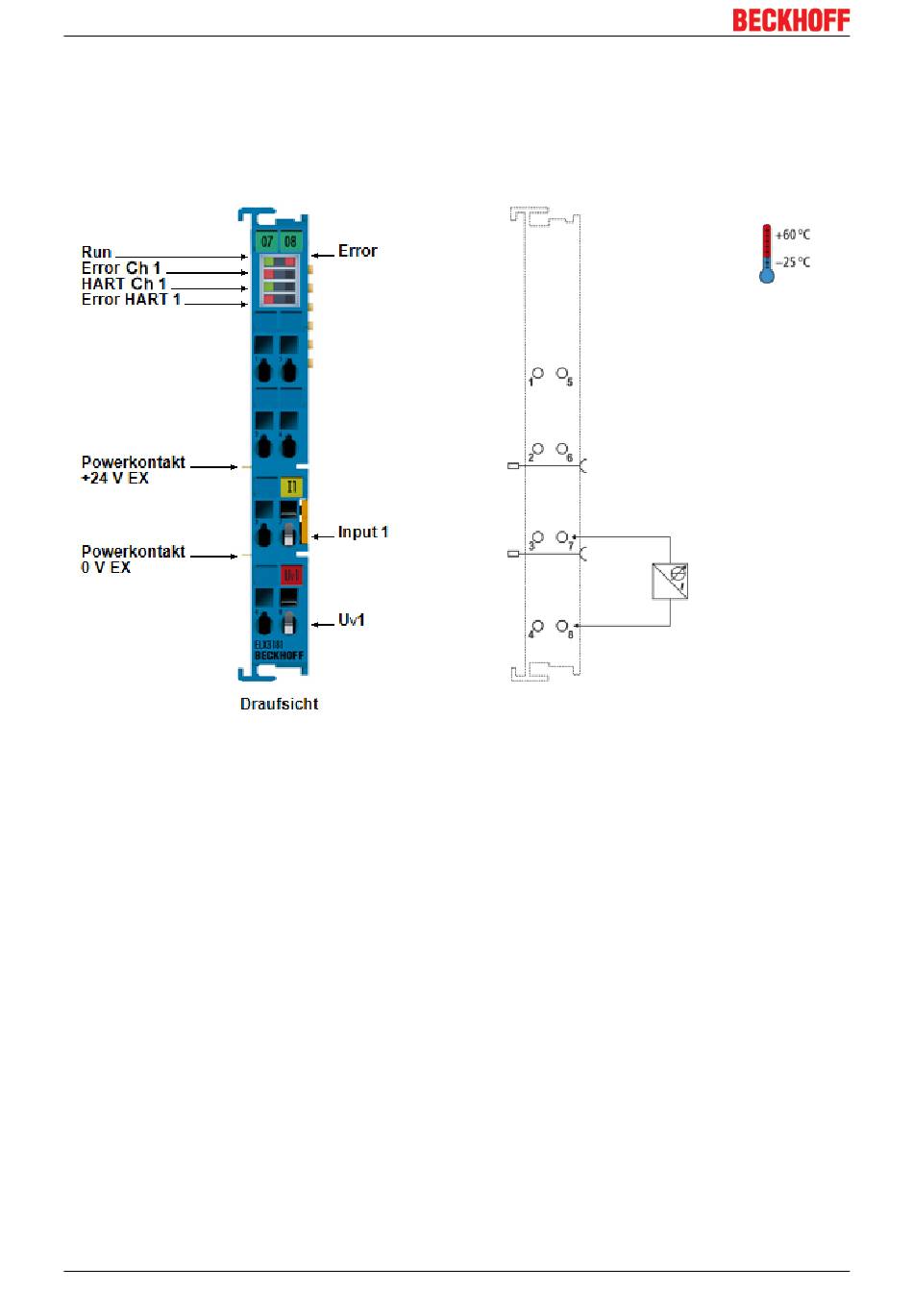

Abb. 4: ELX3181 - Einkanalige Analog-Eingangsklemme, 4...20 mA, single-ended, 16 Bit, HART, Ex i
Die Analog-Eingangsklemme ELX3181 für eigensichere HART-fähige Feldgeräte versorgt im Feld
befindliche Messumformer und überträgt deren analoge Messsignale galvanisch getrennt zum
Automatisierungsgerät.
Das HART-Protokoll (Highway-Adressable-Remote-Transducer) ermöglicht eine Zweiwegekommunikation
durch digitalen Datentransfer über die Sensor-Verdrahtung. Die Vorteile der einfachen und robusten
analogen Schnittstelle (4...20 mA) werden mit den Diagnose- und Parametrierungsoptionen einer digitalen
Schnittstelle kombiniert.
Die ELX3181 wird über die Potentialeinspeisung ELX9560 versorgt. Die EtherCAT-Klemme zeigt den
Signalzustand durch Leuchtdioden an. Überlastung und Drahtbruch signalisieren die Error-LEDs, weiterhin
informieren LEDs über den Zustand der HART-Kommunikation und signalisieren etwaige
Kommunikationsfehler.
