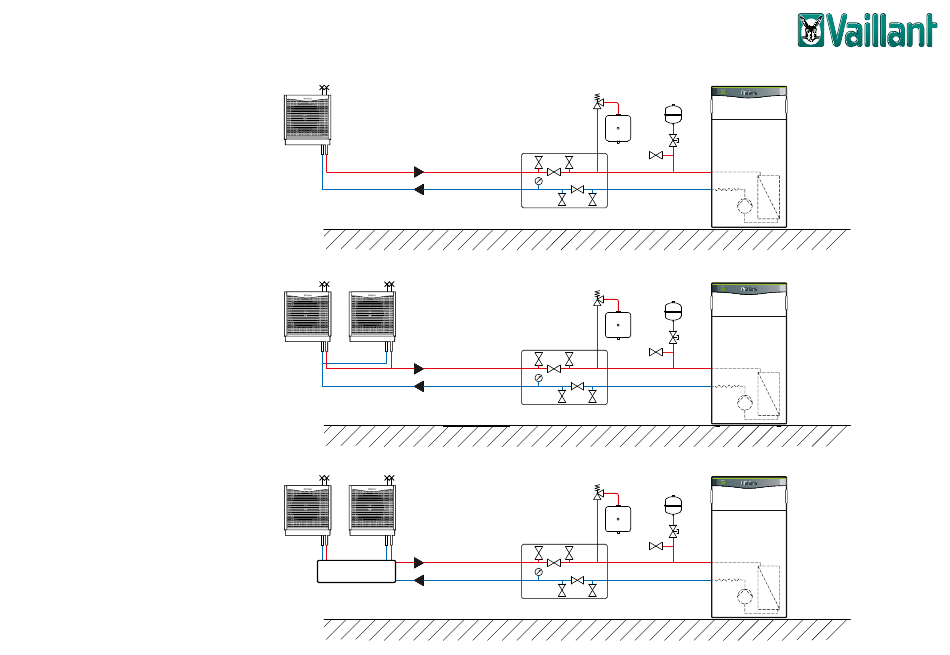

Hydraulische Anbindung für aroCOLLECT VWL 11 /4 SA
Solekreis mit einer
Außeneinheit und
Wärmepumpen-
Solebefüllstation
Solekreis mit zwei
Außeneinheiten und
Wärmepumpen-
Solebefülstation,
Verschaltung nach
Tichelmann
Solekreis mit zwei
Außeneinheiten und
Wärmepumpen-
Solebefülstation,
Verschaltung mit
Verteiler
10/2016
1/10
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Vaillant aroCOLLECT VWL 11 /4 SA
Inhaltszusammenfassung für Vaillant aroCOLLECT VWL 11 /4 SA
- Seite 1 Hydraulische Anbindung für aroCOLLECT VWL 11 /4 SA Solekreis mit einer Außeneinheit und Wärmepumpen- Solebefüllstation Solekreis mit zwei Außeneinheiten und Wärmepumpen- Solebefülstation, Verschaltung nach Tichelmann Solekreis mit zwei Außeneinheiten und Wärmepumpen- Solebefülstation, Verschaltung mit Verteiler 10/2016 1/10...
-
Seite 2: Hydraulische Anbindung Für Arocollect Vwl 11 /4 Sa
Hydraulische Anbindung für aroCOLLECT VWL 11 /4 SA ∅ 40 mm ∅ 50 mm ∅ 50 mm 0 m - 10 m 10 m - 30 m Der Abstand zwischen Außeneinheit und Inneneinheit darf nicht mehr als 30 m betragen. Bei Abständen bis 10 m wird ein PE-Rohr DN 32 (40x3,7) empfohlen, bei Abständen von 10 m bis 30 m ein PE-Rohr DN 40 (50x4,6). - Seite 3 Hydraulische Anbindung für aroCOLLECT VWL 11 /4 SA Speicherrücklauf Heizungsrücklauf Heizungsvorlauf Sole zur WP Sole von WP 10/2016 3/10...
-
Seite 4: Aufstellung Der Außeneinheit(En) Arocollect Vwl 11 /4 Sa
Aufstellung der Außeneinheit(en) aroCOLLECT VWL 11 /4 SA Mindestabstände bei einer und zwei Außeneinheiten aroCOLLECT ≥ 0,3 m ≥ 0,3 m ≥ 0,5 m ≥ 0,5 m ≤ 5 m ≥ 0,5 m ≥ 0,5 m ≥ 0,5 m ca. 0,5 m ca. -
Seite 5: Flachdachaufstellung Arocollect Vwl 11 /4 Sa
Flachdachaufstellung aroCOLLECT VWL 11 /4 SA Bei Flachdachaufstellung der Außeneinheit ist ein frostfreier Ablauf des Kondensats bis ca. 1 m unter Erdreichniveau mittels elektrische Begleitheizung erforderlich. Die Soleleitungen im < +5 °C Außenbereich sind mit einer diffusionsdichten, wetterfesten Wärmedämmung mit ca. 10 mm Dämmstärke zu versehen. -
Seite 6: Fundament Für Arocollect Vwl 11 /4 Sa
Fundament für aroCOLLECT VWL 11 /4 SA ³ 0,8 m Fundament Querschnitt Als Kondensatablaufrohr wird ein senkrecht fallendes Rohr DN 125 in das frostfreie Erdreich verlegt. Das Ablaufrohr muss genau senkrecht 1 Luft-Sole-Wärmetauscher aroCOLLECT ohne Bögen verlaufen und im frostfreien Bereich enden. -
Seite 7: Fundamentmaße Für Arocollect Vwl 11 /4 Sa
Fundamentmaße für aroCOLLECT VWL 11 /4 SA 1200 1100 Befestigungspunkte für Außenteil Kondensatablauf Sole zur WP ∅ 125 mm ∅ 70 Sole von WP ∅ 70 ∅ 50 Elektro 10/2016 7/10... -
Seite 8: Fundamentplan Für 2 Arocollect Vwl 11 /4 Sa
Fundamentplan für 2 aroCOLLECT VWL 11 /4 SA (2892) 1000 1024 Fundament Anschlussmaße für 2 Außeneinheiten aroCOLLECT für Installationsset (0020205408) mit Tichelmann System ∅ 125 A Anschluss von Luft-Sole-Kollektor zur Wärmepumpe (Sole warm) 1692 mm B Anschluss von Wärmepumpe zum Luft-Sole-Kollektor (Sole kalt) -
Seite 9: Montage Grundsockel Für Arocollect Vwl 11 /4 Sa
Montage Grundsockel für aroCOLLECT VWL 11 /4 SA ca. 500 mm 10/2016 9/10... -
Seite 10: Stromversorgung Für Arocollect Vwl 11 /4 Sa
Stromversorgung für aroCOLLECT VWL 11 /4 SA 400 V 400 V 400 V 400 V eBUS eBUS 1 400 V Stromversorgungsnetz 400 V Stromversorgungsnetz 2 eBUS-Verteiler 10/2016 10/10...
