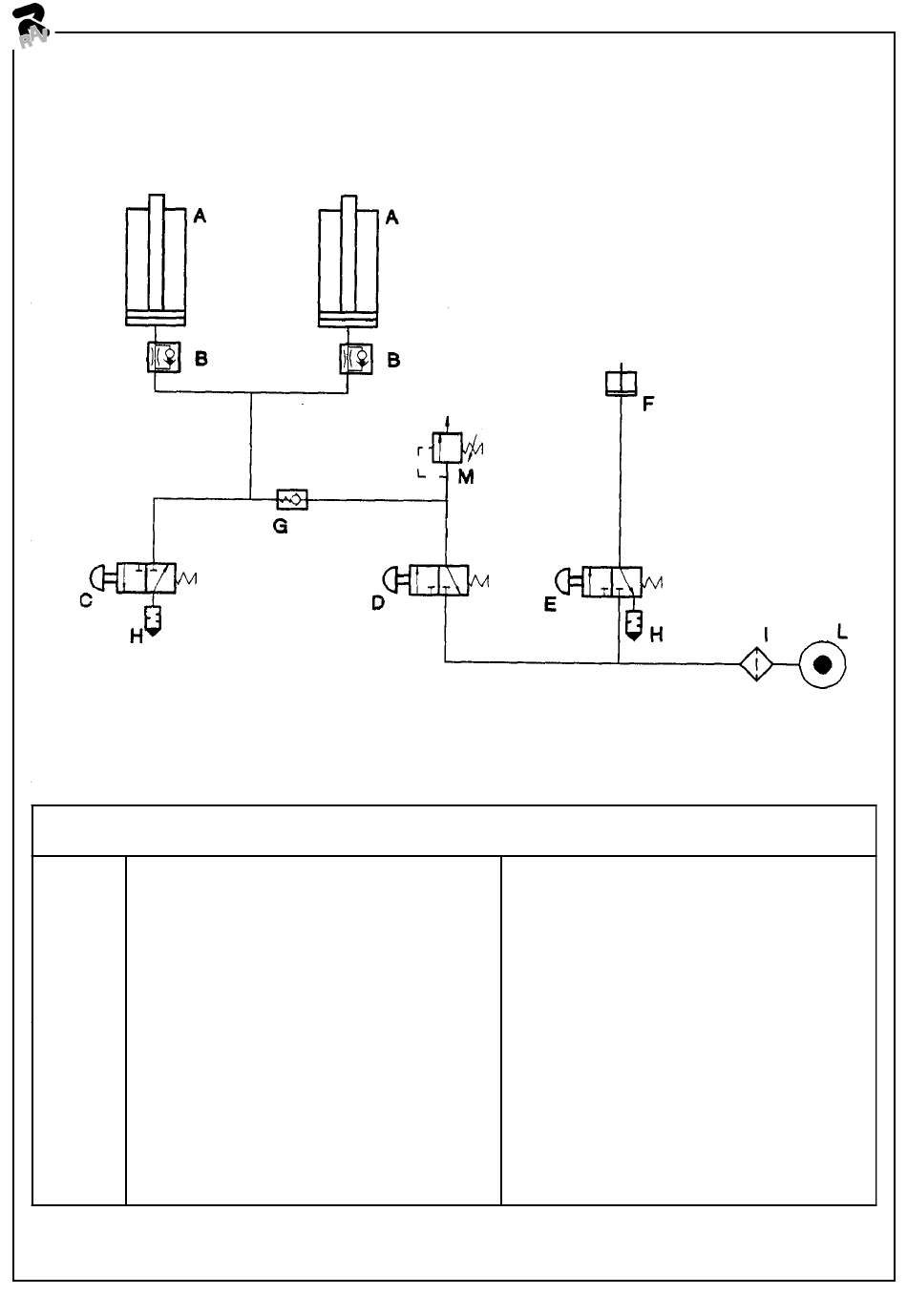

SCHEMA PNEUMATICO - COMPRESSED AIR DIAGRAM
A Pistone di sollevamento
B Valvola controllo discesa
C Valvola stazionamento
D Valvola comando salita
E+C Valvole comando discesa
F Pistone di sgancio arpione
G Valvola di mandata
H Silenziatore
I Filtro aria
L Alimentazione aria
M Valvola di massima
38
Lifting piston
Descent control valve
Park valve
Rise command valve
Descent command valve
Pawl release piston
Delivery valve
Silencer
Air filter
Air supply
Max. valve
