Bauanleitung 120.841
Liegefahrzeug mit Getriebemotor
13
16

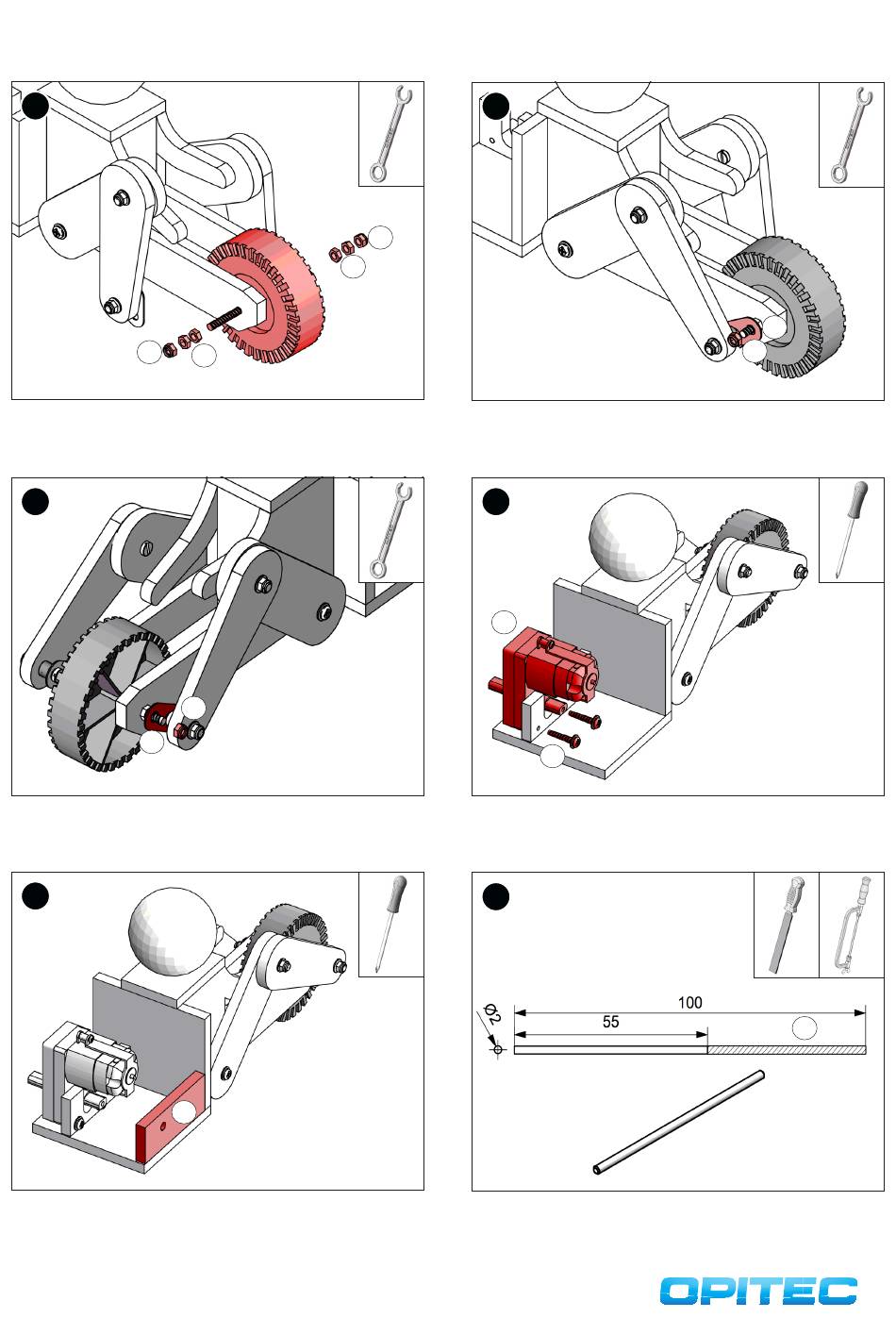

Die zugeschnittene Gewindestange mit dem Vorderrad (7) zwischen
der Gabel platzieren. Von beiden Seiten mit jeweils zwei Muttern (15)
und einer Stoppmutter (16) fixieren.
Hinweis: Das Rad muss sich frei drehen können.
15
3
Das rechte Bein wie im Punkt 14 beschrieben ebenfalls befestigen.
17
1l
Anschließend Teil (1l) wie abgebildet bündig zur Seitenkante auflei-
men.
4
15
15
16
14
16
Den Flachstab (8) des linken Beines auf die Vorderachse (3) aufstecken
und mit einer Stoppmutter (16) befestigen.
16
4
Den Getriebemotor (4) wie abgebildet mit zwei Schrauben (10) am
Heckteil 1k anschrauben..
18
Vom Schweissdraht (5) 55mm ablängen und beide Enden mit der
Werkstattfeile entgraten.
10
3
16
5
