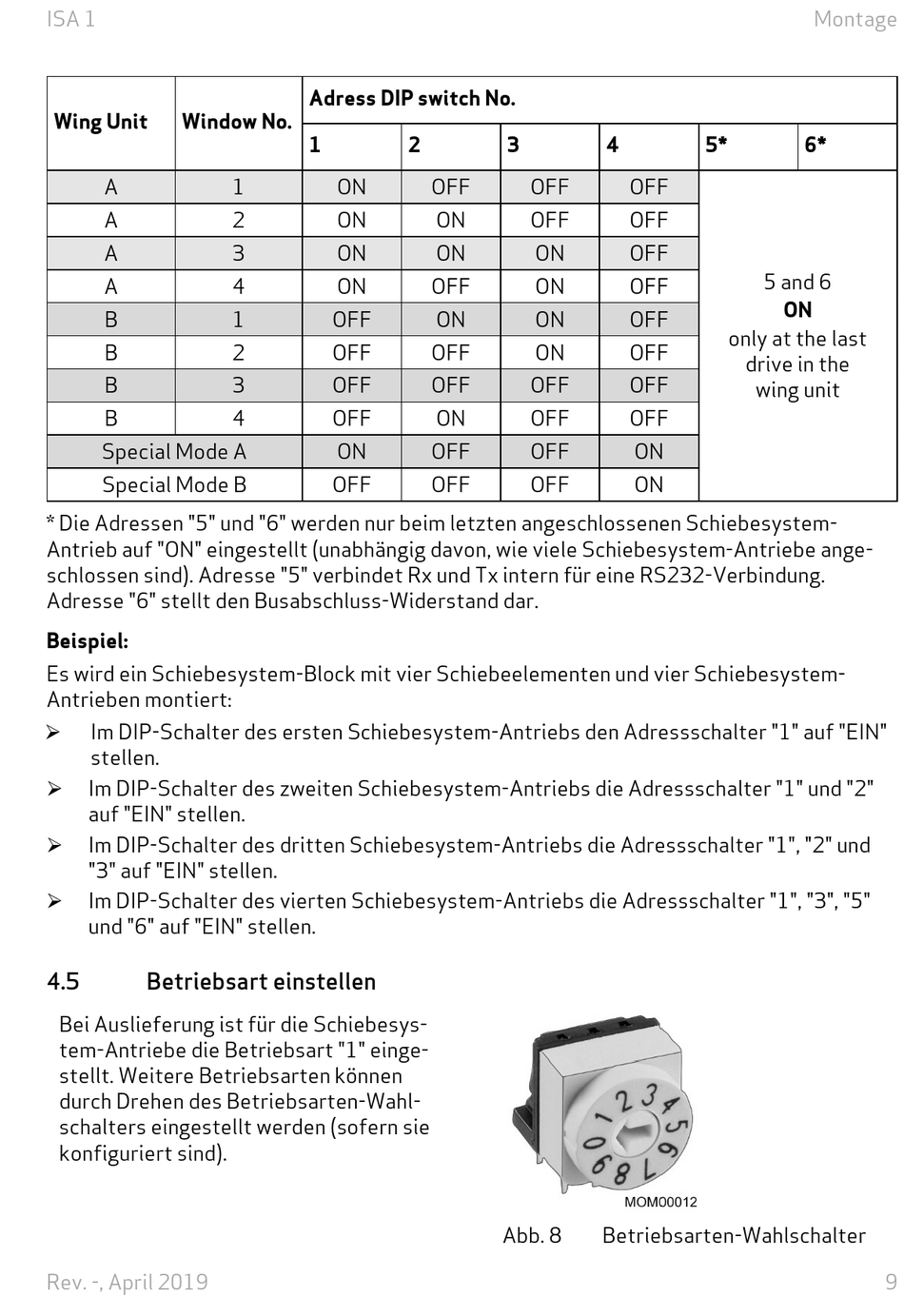

ISA 1
Wing Unit
Window No.
A
A
A
A
B
B
B
B
Special Mode A
Special Mode B
* Die Adressen "5" und "6" werden nur beim letzten angeschlossenen Schiebesystem-
Antrieb auf "ON" eingestellt (unabhängig davon, wie viele Schiebesystem-Antriebe ange-
schlossen sind). Adresse "5" verbindet Rx und Tx intern für eine RS232-Verbindung.
Adresse "6" stellt den Busabschluss-Widerstand dar.
Beispiel:
Es wird ein Schiebesystem-Block mit vier Schiebeelementen und vier Schiebesystem-
Antrieben montiert:
Im DIP-Schalter des ersten Schiebesystem-Antriebs den Adressschalter "1" auf "EIN"
stellen.
Im DIP-Schalter des zweiten Schiebesystem-Antriebs die Adressschalter "1" und "2"
auf "EIN" stellen.
Im DIP-Schalter des dritten Schiebesystem-Antriebs die Adressschalter "1", "2" und
"3" auf "EIN" stellen.
Im DIP-Schalter des vierten Schiebesystem-Antriebs die Adressschalter "1", "3", "5"
und "6" auf "EIN" stellen.
4.5
Betriebsart einstellen
Bei Auslieferung ist für die Schiebesys-
tem-Antriebe die Betriebsart "1" einge-
stellt. Weitere Betriebsarten können
durch Drehen des Betriebsarten-Wahl-
schalters eingestellt werden (sofern sie
konfiguriert sind).
Rev. -, April 2019
Adress DIP switch No.
1
1
ON
2
ON
3
ON
4
ON
1
OFF
2
OFF
3
OFF
4
OFF
ON
OFF
2
3
OFF
OFF
ON
OFF
ON
ON
OFF
ON
ON
ON
OFF
ON
OFF
OFF
ON
OFF
OFF
OFF
OFF
OFF
Abb. 8
4
5*
OFF
OFF
OFF
5 and 6
OFF
OFF
only at the last
OFF
drive in the
OFF
wing unit
OFF
ON
ON
Betriebsarten-Wahlschalter
Montage
6*
ON
9
