Beschreibung
Warnung vor heißer Oberfläche
Antrieb kann im Betrieb heiß werden.
Warnung vor elektrischer Spannung
Im Innern des Gehäuses liegt elektrische Spannung an.
Das Typenschild informiert über den genauen Antriebstyp und die wichtigsten
Leistungsdaten des Schiebesystem-Antriebs.
3
Beschreibung

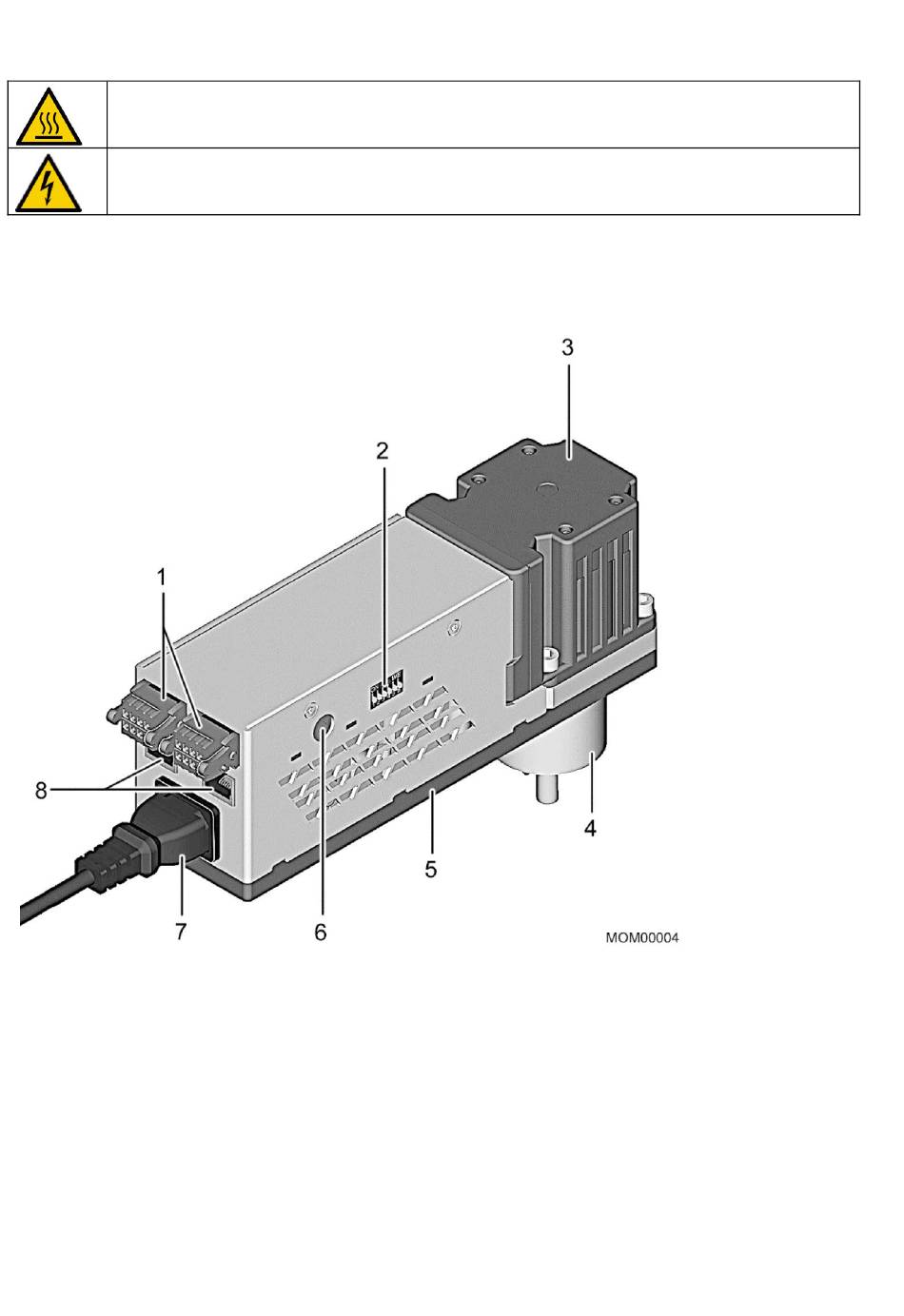

Abb. 2
Aufbau Schiebesystem-Antrieb
1
Kommunikationsanschlüsse I/O
2
DIP-Schalter zur Adressierung
3
Servomotor
4
Getriebe mit Abtriebswelle
3.1
Aufbau Schiebesystem-Antrieb
Der Schiebesystem-Antrieb besteht aus einem Servomotor (Abb. 2/3), einem Logikanteil
mit Gehäuse (Abb. 2/5) und einem Getriebe (Abb. 2/4). Über die Kommunikationsan-
schlüsse (Abb. 2/1) und den Netzanschluss (Abb. 2/7) an der Rückseite des Gehäuses wird
der Schiebesystem-Antrieb mit der bauseitigen Peripherie und der Stromversorgung
4
5
Logikanteil mit Gehäuse
6
Betriebsarten-Wahlschalter
7
Netzanschluss
8
Kommunikationsanschlüsse zu weiteren An-
trieben
ISA 1
Rev. -, April 2019
