Inbetriebnahme
Die nachfolgende Beschreibung gilt sowohl für Inbetriebnahme nach der ersten Montage
als auch nach Einbau eines Austauschgeräts.
5.1
Einzelanschluss
Elektrische Spannung.
Bei geöffnetem Gehäuse besteht die Gefahr eines Stromschlags.
Gehäuse nicht öffnen.
Schiebesystem-Antrieb nicht ohne Gehäuse in Betrieb nehmen.
Kommunikationskabel vom bauseitigen Bedienelement mit den Anschlüssen I/O 1
(Abb. 9/1) und I/O 2 (Abb. 9/2) verbinden.
Falls von den Standardwerten abweichende Parameterwerte eingestellt werden müs-
sen, Fa. Moog kontaktieren. Standard-Parameterwerte siehe Abschnitt 5.3.
Adresse am DIP-Schalter auf A1 und Schalter 5 + 6 auf "ON" einstellen.
Netzkabel am Netzanschluss (Abb. 9/4) anschließen und mit der Stromversorgung ver-
binden.
Lernfahrt durchführen.
RJ45-Kommunikationsanschlüsse (Abb. 9/3, Abb. 9/5) werden bei Einzelanschluss nicht be-
legt.

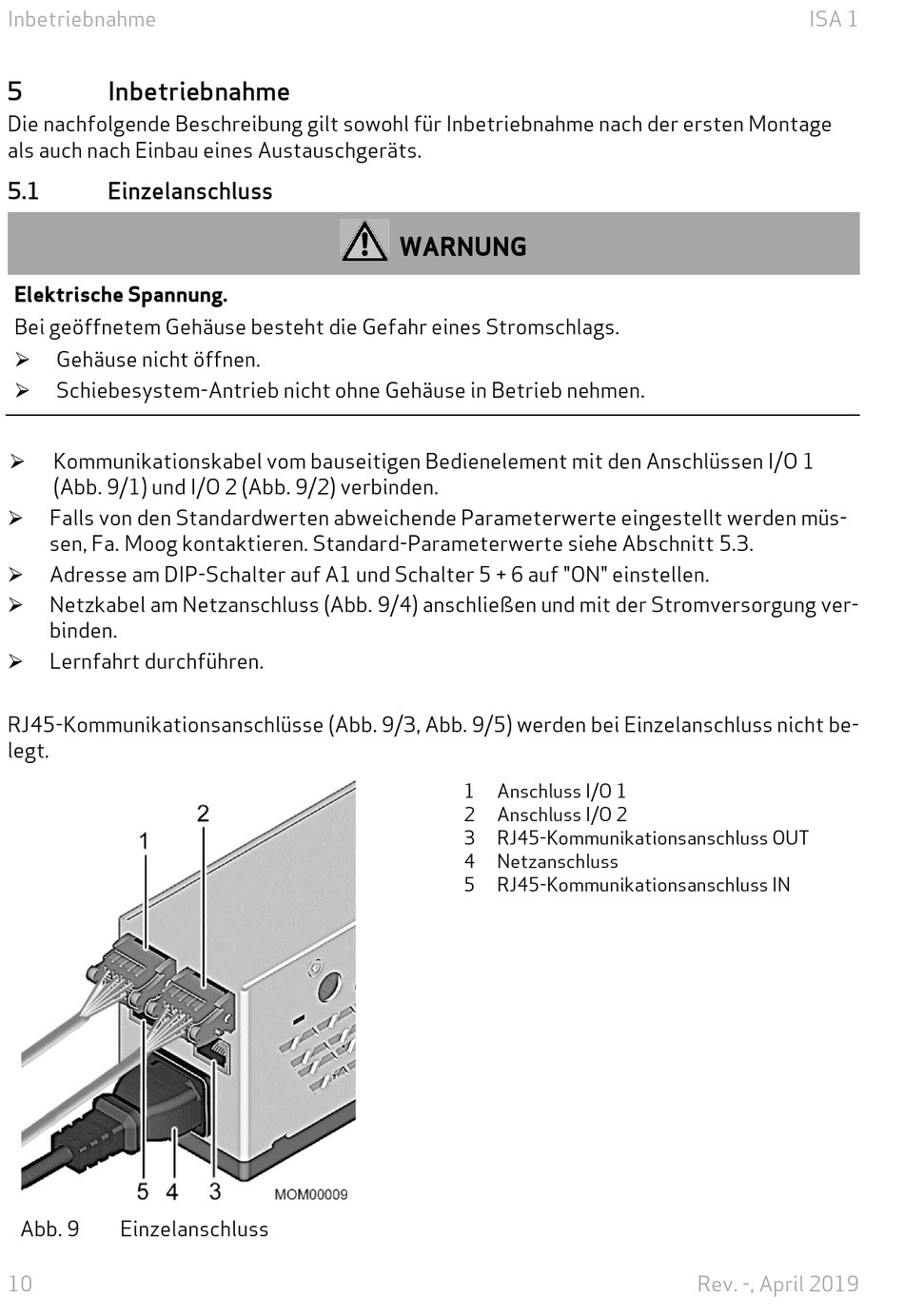

Abb. 9
Einzelanschluss
10
WARNUNG
1
Anschluss I/O 1
2
Anschluss I/O 2
3
RJ45-Kommunikationsanschluss OUT
4
Netzanschluss
5
RJ45-Kommunikationsanschluss IN
