Montage
4.2
Schiebesystem-Antrieb montieren
Schiebesystem-Antrieb darf nur in horizontaler Ausrichtung eingebaut werden.
Voraussetzungen:
Montageort ist eben und sauber.
•
Montageort ist für das Gewicht des Schiebesystem-Antriebs geeignet.
•
Anschluss zur Stromversorgung und zu den Signalgebern ist am Montageort vorhanden.
•
Geeignetes System zur Übertragung des Drehmoments ist vom Montageort aus über
•
die Abtriebswelle (Zahnwelle) erreichbar (z. B. die Zahnriemenscheibe erreicht den
Zahnriementrieb am Schiebesystem).
Der Schiebesystem-Antrieb kann über Gewindebohrungen in der Grundplatte oder über Ge-
windebohrungen im Getriebeflansch (Abb. 4/1) am Rahmen des Schiebesystems befestigt
werden. Die Grundplatte besitzt 2 Gewindebohrungen M5 mit maximal 7 mm Einschraub-
tiefe (Abb. 4/2) und 2 Gewindebohrungen M5 mit maximal 3 mm Einschraubtiefe
(Abb. 4/3).
Schiebesystem-Antrieb im Rahmen des Schiebesystems ausrichten.
Bohrungen gemäß Montageplan (Abb. 4) im Rahmen anbringen.
Schiebesystem-Antrieb ansetzen und festschrauben.
Antriebselement (z. B. Zahnriemenscheibe) auf die Getriebewelle stecken und mit dem
Antriebssystem (z. B. Zahnriemen) koppeln.

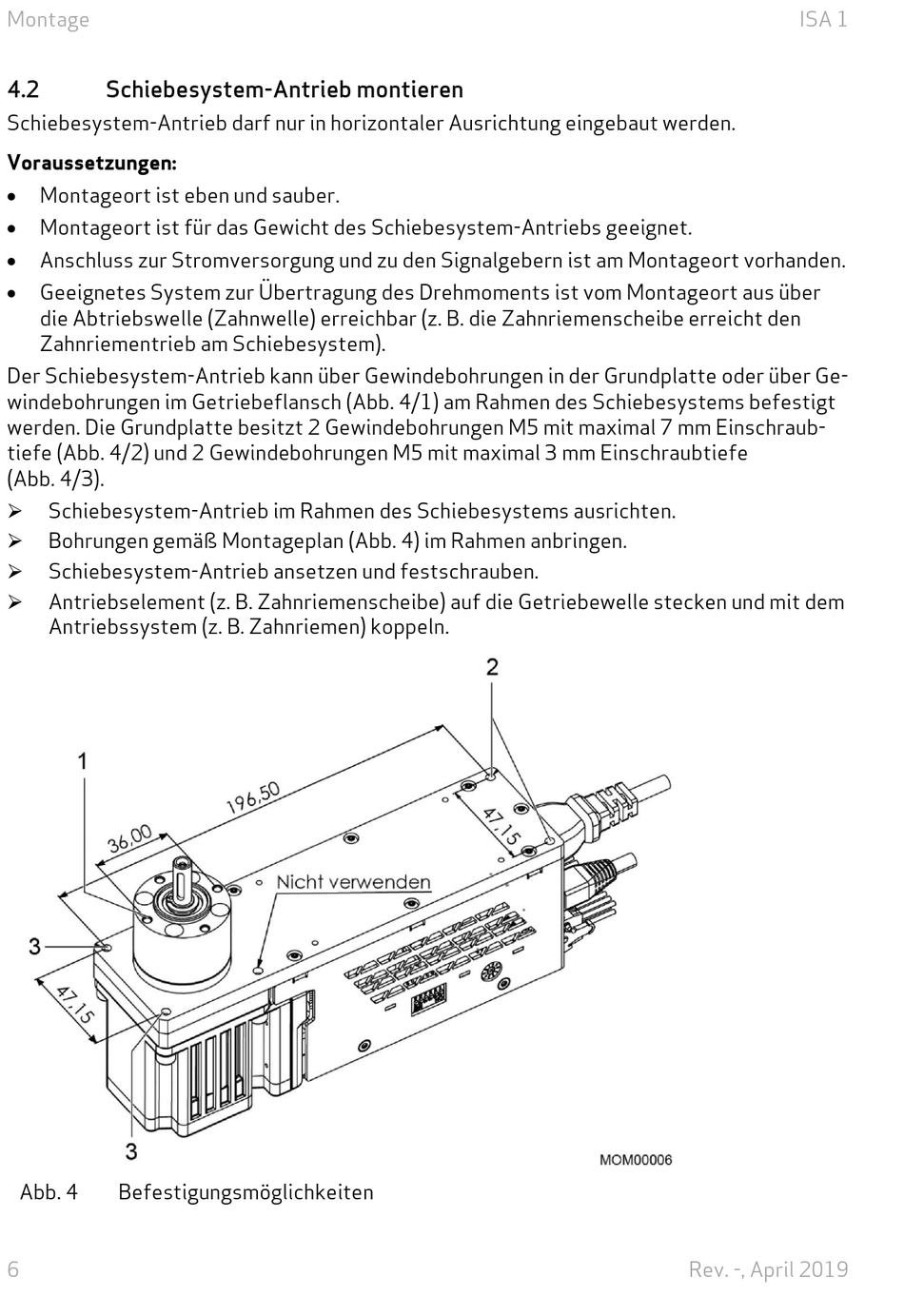

Abb. 4
Befestigungsmöglichkeiten
6
ISA 1
Rev. -, April 2019
