ISA 1
4.3
Elektrische Anschlüsse montieren
4.3.1
Steckverbinder-Belegung

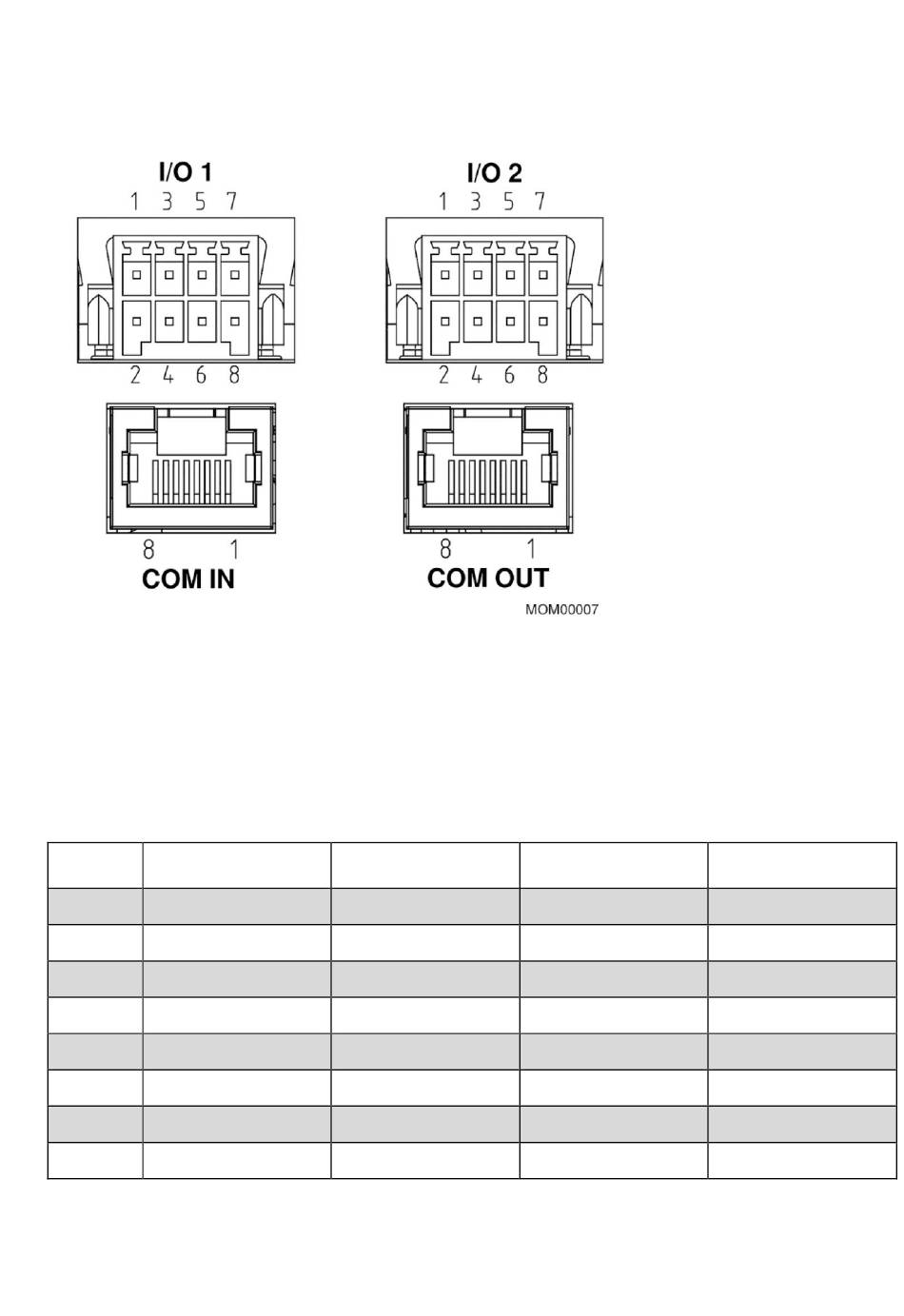

Abb. 5
Steckerbelegung I/O-Anschlüsse
Die im Lieferumfang enthaltenen Steckadapter (Abb. 5) für die Anschlüsse IN und OUT
müssen vor Inbetriebnahme im stromlosen Zustand mit den Kommunikationsleitungen der
bauseitigen Steuerung/Sensorik verbunden werden. Die Eingänge müssen mit Schaltkon-
takten auf GND gezogen werden. Die Ausgänge sind als Pull-up-Widerstand ausgeführt (In-
vertierung am Ausgang).
Für die Steckerbelegung gilt die nachfolgende Tabelle.
PIN
I/O_1
1
Close (IN_1)
2
Open (IN_2)
3
Teach (IN_3)
4
IN_4
5
IN_5
6
IN_6
7
+24 V (Out)
8
GND (Out)
*Wenn PIN 7 und 8 von I/O 1 belegt werden, zuerst die Eingänge 7 und 8 von I/O 2 anschlie-
ßen.
Rev. -, April 2019
I/O_2
IN_7
OUT_1
OUT_2
OUT_3
n.a.
n.a.
+24 V (In)*
GND (In)*
IN
CAN-H
CAN-L
n.a.
RS232_Rx
RS232_Tx
n.a.
Safety Sig
GND
Montage
OUT
CAN-H
CAN-L
n.a.
RS232_Tx
RS232_Rx
n.a.
Safety Sig
GND
7
