SOMFY Closing Controller io Gebrauchsanweisung

www.somfy.com
Boîtier de fermeture io
Sistema di chiusura io
Zentralverriegelung-Interface io

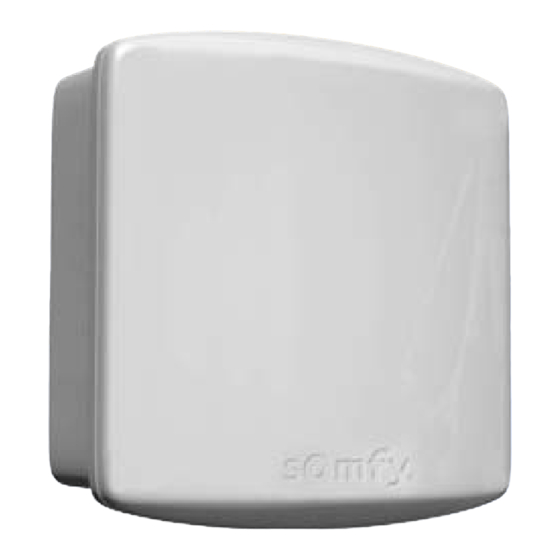

Closing controller io
FR NOTICE D'INSTALLATION
DE
GEBRAUCHSANLEISUNG
IT
GUIDA ALL'INSTALLAZIONE
NL
MONTAGEHANDLEIDING
ref. 5015169A
io-homecontrol ® repose sur une technologie avancée, sécurisée et sans-fil, facile à io-homecontrol ® offre una avanzata tecnologia in radio frequenza sicura e facile da
installer. Les produits io-homecontrol ® communiquent entre eux pour offrir plus de installare. Tutti i prodotti contraddistinti dal marchio io-homecontrol
confort, de sécurité et d'économies d'énergie. automaticamente tra loro per offrire maggiore comfort, sicurezza e risparmio energetico.
www.io-homecontrol.com
io-homecontrol ® bietet eine fortschrittliche und sichere Radio-Funktechnologie, die einfach io-homecontrol ® biedt een geavanceerde en veilige radiografische technologie die
®
zu installieren ist. io-homecontrol gekennzeichnete Produkte kommunizieren miteinander, eenvoudig te installeren is. Producten van het merk io-homecontrol
wodurch Komfort, Sicherheit und Energieeinsparungen sichergestellt werden. elkaar, wat het bedieningsgemak, de veiligheid en de energiebesparing bevorderd.
www.io-homecontrol.com
