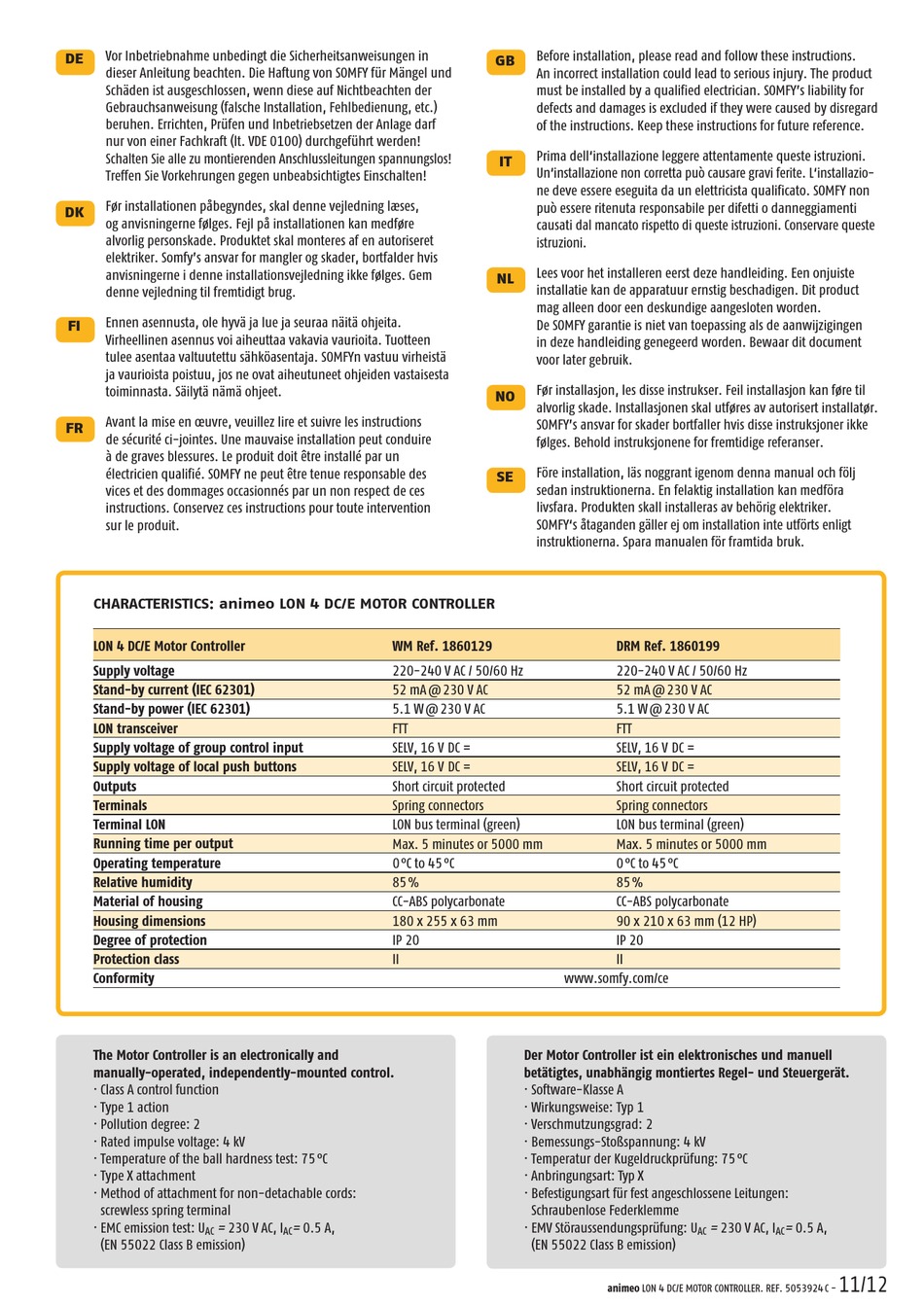

SOMFY animeo 1860129 Gebrauchsanweisung Seite 6

Vor Inbetriebnahme unbedingt die Sicherheits anwei sungen in
DE
dieser Anleitung beachten. Die Haftung von SOMFY für Mängel und
Schäden ist ausgeschlossen, wenn diese auf Nichtbeachten der
Gebrauchs anweisung (falsche In stallation, Fehlbedienung, etc.)
beruhen. Errichten, Prüfen und Inbetriebsetzen der Anlage darf
nur von einer Fachkraft (lt. VDE 0100) durchgeführt werden!
Schalten Sie alle zu montierenden Anschlussleitungen spannungslos!
Treffen Sie Vor kehrungen gegen unbeab sichtigtes Einschalten!
Før installationen påbegyndes, skal denne vejledning læses,
DK
og anvisningerne følges. Fejl på installationen kan medføre
alvorlig personskade. Produktet skal monteres af en autoriseret
elektriker. Somfy's ansvar for mangler og skader, bortfalder hvis
anvisningerne i denne installationsvejledning ikke følges. Gem
denne vejledning til fremtidigt brug.
Ennen asennusta, ole hyvä ja lue ja seuraa näitä ohjeita.
FI
Virheellinen asennus voi aiheuttaa vakavia vaurioita. Tuotteen
tulee asentaa valtuutettu sähköasentaja. SOMFYn vastuu virheistä
ja vaurioista poistuu, jos ne ovat aiheutuneet ohjeiden vastaisesta
toiminnasta. Säilytä nämä ohjeet.
Avant la mise en œuvre, veuillez lire et suivre les instructions
FR
de sécurité ci-jointes. Une mauvaise installation peut conduire
à de graves blessures. Le produit doit être installé par un
électricien qualifié. SOMFY ne peut être tenue responsable des
vices et des dommages occasionnés par un non respect de ces
instructions. Conservez ces instructions pour toute intervention
sur le produit.
CHARACTERISTICS: animeo LON 4 DC/E MOTOR CONTROLLER
LON 4 DC/E Motor Controller
Supply voltage
Stand-by current (IEC 62301)
Stand-by power (IEC 62301)
LON transceiver
Supply voltage of group control input
Supply voltage of local push buttons
Outputs
Terminals
Terminal LON
Running time per output
Operating temperature
Relative humidity
Material of housing
Housing dimensions
Degree of protection
Protection class
Conformity
The Motor Controller is an electronically and
manually-operated, independently-mounted control.
· Class A control function
· Type 1 action
· Pollution degree: 2
· Rated impulse voltage: 4 kV
· Temperature of the ball hardness test: 75 °C
· Type X attachment
· Method of attachment for non-detachable cords:
screwless spring terminal
· EMC emission test: U = 230 V AC, I
AC
(EN 55022 Class B emission)
WM Ref. 1860129
220-240 V AC / 50/60 Hz
52 mA @ 230 V AC
5.1 W @ 230 V AC
FTT
SELV, 16 V DC =
SELV, 16 V DC =
Short circuit protected
Spring connectors
LON bus terminal (green)
Max. 5 minutes or 5000 mm
0 °C to 45 °C
85 %
CC-ABS polycarbonate
180 x 255 x 63 mm
IP 20
II
= 0.5 A,
AC
Before installation, please read and follow these instructions.
GB
An incorrect installation could lead to serious injury. The product
must be installed by a qualified electrician. SOMFY's liability for
defects and damages is excluded if they were caused by disregard
of the instructions. Keep these instructions for future reference.
Prima dell'installazione leggere attentamente queste istruzioni.
IT
Un'installazione non corretta può causare gravi ferite. L'installazi o-
ne deve essere eseguita da un elettricista qualificato. SOMFY non
può essere ritenuta responsabile per difetti o danneggiamenti
causati dal mancato rispetto di queste istruzioni. Conservare queste
istruzioni.
Lees voor het installeren eerst deze handleiding. Een onjuiste
NL
installatie kan de apparatuur ernstig beschad ig en. Dit product
mag alleen door een deskundige aangesloten worden.
De SOMFY garantie is niet van toepassing als de aanwijzigingen
in deze handleiding genegeerd worden. Bewaar dit document
voor later gebruik.
Før installasjon, les disse instrukser. Feil installasjon kan føre til
NO
alvorlig skade. Installasjonen skal utføres av autorisert installatør.
SOMFY's ansvar for skader bortfaller hvis disse instruksjoner ikke
følges. Behold instruksjonene for fremtidige referanser.
Före installation, läs noggrant igenom denna manual och följ
SE
sedan instruktionerna. En felaktig installation kan medföra
livsfara. Produkten skall installeras av behörig elektriker.
SOMFY's åtaganden gäller ej om installation inte utförts enligt
instruktionerna. Spara manualen för framtida bruk.
DRM Ref. 1860199
220-240 V AC / 50/60 Hz
52 mA @ 230 V AC
5.1 W @ 230 V AC
FTT
SELV, 16 V DC =
SELV, 16 V DC =
Short circuit protected
Spring connectors
LON bus terminal (green)
Max. 5 minutes or 5000 mm
0 °C to 45 °C
85 %
CC-ABS polycarbonate
90 x 210 x 63 mm (12 HP)
IP 20
II
www.somfy.com/ce
Der Motor Controller ist ein elektronisches und manuell
betätigtes, unabhängig montiertes Regel- und Steuergerät.
· Software-Klasse A
· Wirkungsweise: Typ 1
· Verschmutzungsgrad: 2
· Bemessungs-Stoßspannung: 4 kV
· Temperatur der Kugeldruckprüfung: 75 °C
· Anbringungsart: Typ X
· Befestigungsart für fest angeschlossene Leitungen:
Schraubenlose Federklemme
· EMV Störaussendungsprüfung: U
(EN 55022 Class B emission)
animeo LON 4 DC/E MOTOR CONTROLLER. REF. 5053924 C -
= 230 V AC, I = 0.5 A,
AC AC
11/12
