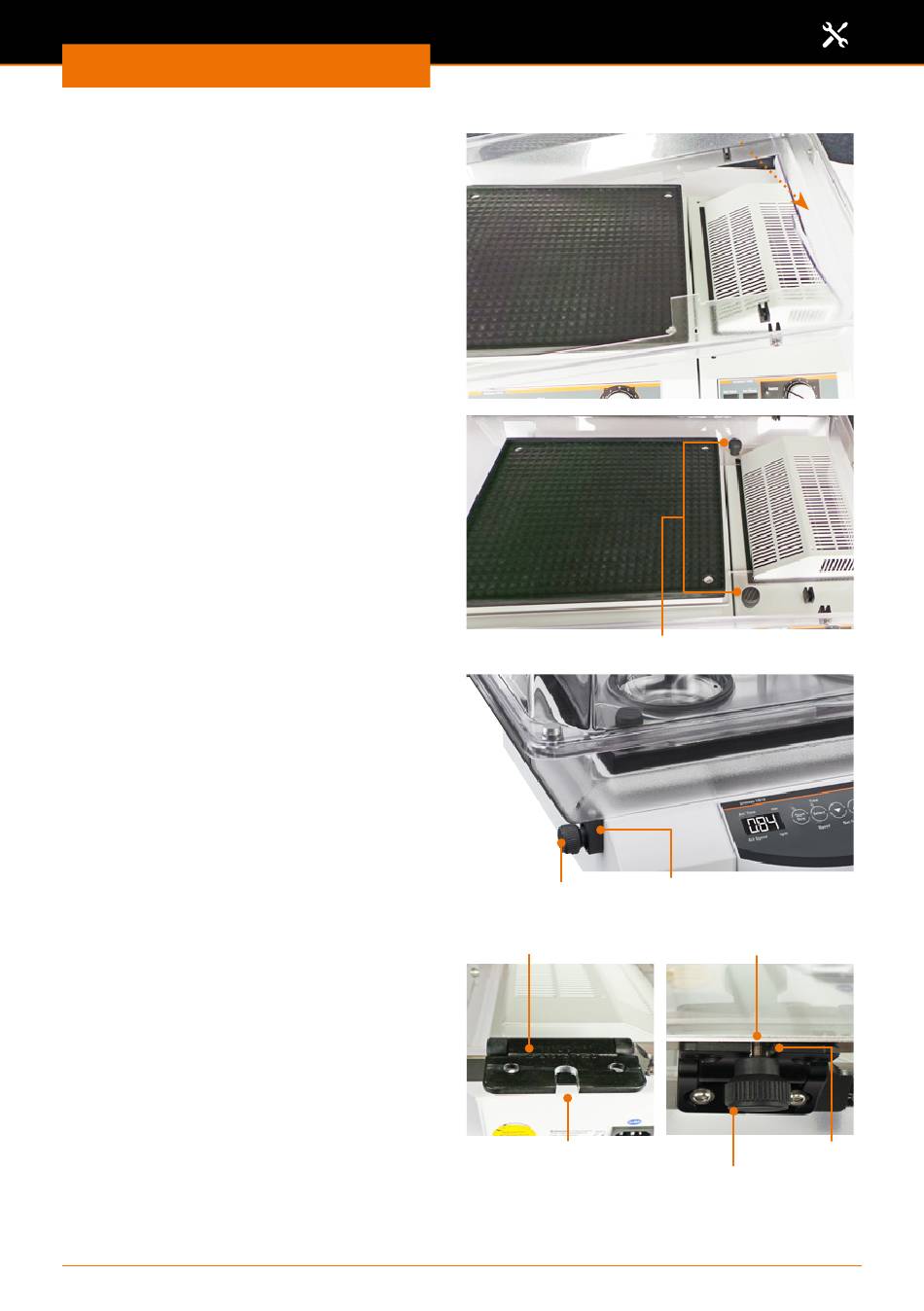

Montage
➜ Das Unterteil der Haube auf das
Schüttelgerät und das Heizmodul
setzen.
➜ Das Unterteil mit 2 der mitgelieferten
Rändelschrauben am Heizmodul
befestigen.
➜ Die 3. Rändelschraube durch den
linken Haltezapfen des Unterteils in die
Gewindebohrung auf der linken Seite
des Schüttelgerätes eindrehen und
festziehen.
➜ Die Scharniere in eine waagrechte
Position bringen.
➜ Die Rändelmutter vom Gewindebolzen
der Haube lösen.
➜ Das Oberteil der Haube auf das
montierte Unterteil setzen.
➜ Beim Aufsetzen des Oberteils die
Gewindebolzen in die Aussparung der
Scharniere vom Unterteil positionieren.
➜ Rändelschraube festziehen.
Rändelschrauben
Rändelschrauben
Scharnier
Unterteil Haube
Aussparung
44
Haltezapfen
Gewindebolzen
am Oberteil Haube
Aussparung
Rändelschraube
