Haube Montieren - Heidolph Hei-MIX Incubator 1000 Originalbetriebsanleitung

Montage

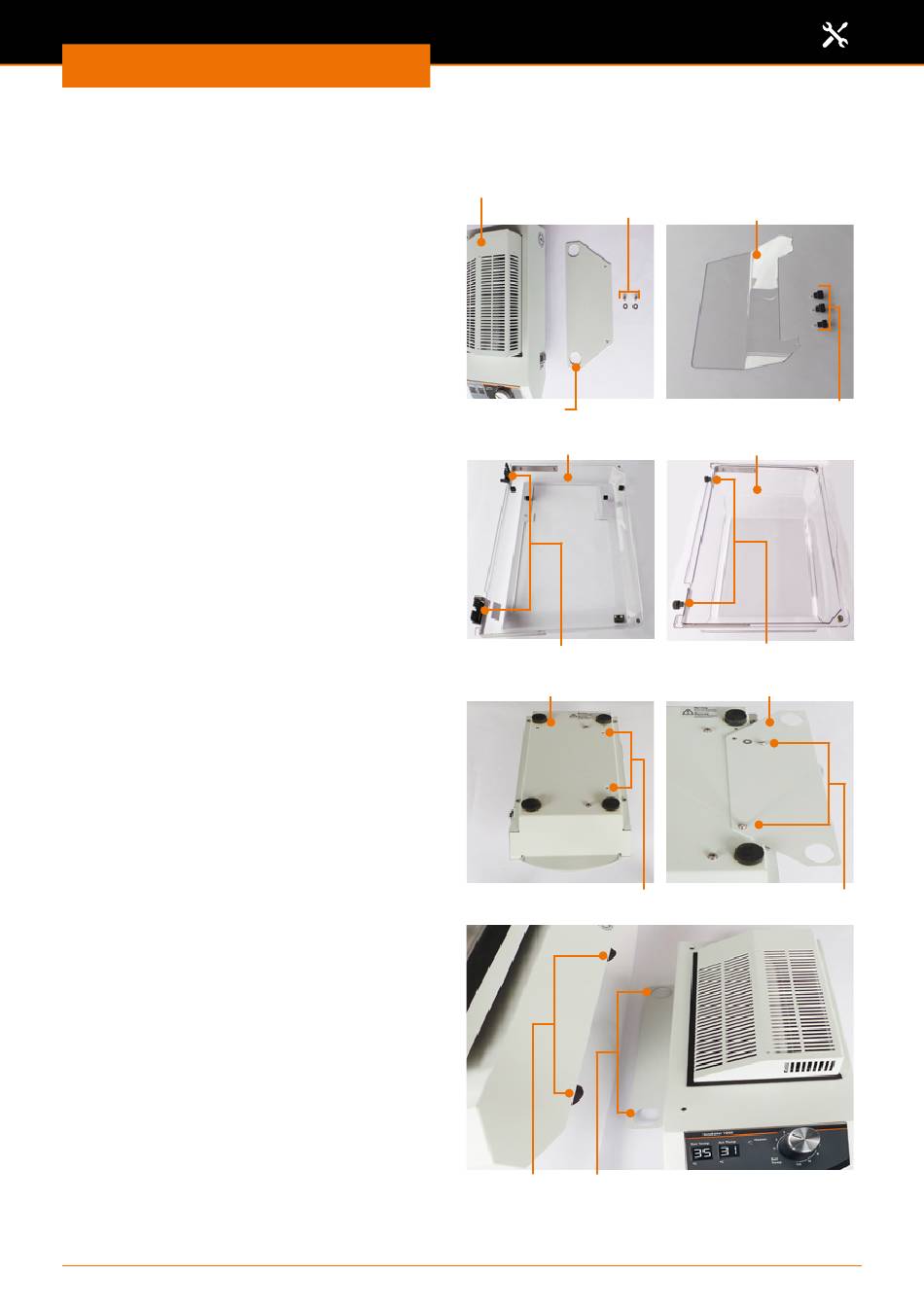

Haube montieren


Montageteile Inkubator 1000:
▪ 1 Heizmodul
▪ 1 Halteblech
▪ 2 Gewindeschrauben (Kreuzschlitz)
▪ 2 Unterlegscheiben (Federn)
▪ 1 Luftleitscheibe
▪ 3 Rändelschrauben
▪ 1 Unterteil Haube
▪ 1 Oberteil Haube
➜ Halteblech mit den 2 mitgelieferten
Gewindeschrauben und Federringen
an der Unterseite des Heizmoduls
montieren.
➜ Das Heizmodul rechts neben das
Schüttelgerät stellen.
➜ Das Schüttelgerät mit den Gummi-
füßen in die Positions bohrungen des
Halteblechs stellen.
Heizmodul
Gewindeschrauben
Halteblech
Unterteil Haube
Scharniere
Unterseite Heizmodul
Gewindebohrungen
Gummifüße Positionsbohrungen
43
Luftleitscheibe
Rändelschrauben
Oberteil Haube
Rändelmuttern
Halteblech
Gewindeschrauben
