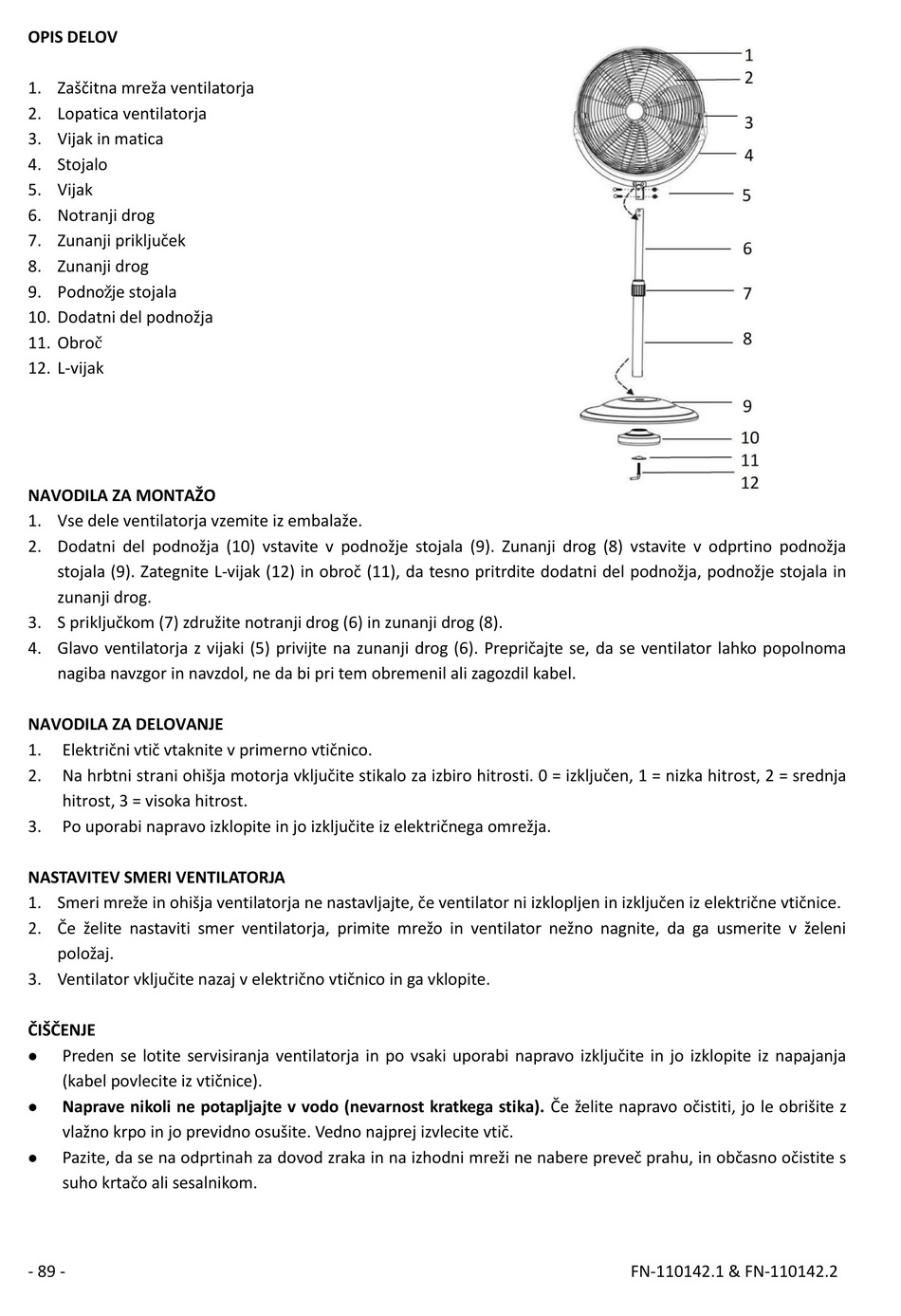

OPIS DELOV
1. Zaščitna mreža ventilatorja
2. Lopatica ventilatorja
3. Vijak in matica
4. Stojalo
5. Vijak
6. Notranji drog
7. Zunanji priključek
8. Zunanji drog
9. Podnožje stojala
10. Dodatni del podnožja
11. Obroč
12. L-vijak
NAVODILA ZA MONTAŽO
1. Vse dele ventilatorja vzemite iz embalaže.
2. Dodatni del podnožja (10) vstavite v podnožje stojala (9). Zunanji drog (8) vstavite v odprtino podnožja
stojala (9). Zategnite L-vijak (12) in obroč (11), da tesno pritrdite dodatni del podnožja, podnožje stojala in
zunanji drog.
3. S priključkom (7) združite notranji drog (6) in zunanji drog (8).
4. Glavo ventilatorja z vijaki (5) privijte na zunanji drog (6). Prepričajte se, da se ventilator lahko popolnoma
nagiba navzgor in navzdol, ne da bi pri tem obremenil ali zagozdil kabel.
NAVODILA ZA DELOVANJE
1. Električni vtič vtaknite v primerno vtičnico.
2. Na hrbtni strani ohišja motorja vključite stikalo za izbiro hitrosti. 0 = izključen, 1 = nizka hitrost, 2 = srednja
hitrost, 3 = visoka hitrost.
3. Po uporabi napravo izklopite in jo izključite iz električnega omrežja.
NASTAVITEV SMERI VENTILATORJA
1. Smeri mreže in ohišja ventilatorja ne nastavljajte, če ventilator ni izklopljen in izključen iz električne vtičnice.
2. Če želite nastaviti smer ventilatorja, primite mrežo in ventilator nežno nagnite, da ga usmerite v želeni
položaj.
3. Ventilator vključite nazaj v električno vtičnico in ga vklopite.
ČIŠČENJE
Preden se lotite servisiranja ventilatorja in po vsaki uporabi napravo izključite in jo izklopite iz napajanja

(kabel povlecite iz vtičnice).
Naprave nikoli ne potapljajte v vodo (nevarnost kratkega stika). Če želite napravo očistiti, jo le obrišite z

vlažno krpo in jo previdno osušite. Vedno najprej izvlecite vtič.
Pazite, da se na odprtinah za dovod zraka in na izhodni mreži ne nabere preveč prahu, in občasno očistite s

suho krtačo ali sesalnikom.
- 89 - FN-110142.1 & FN-110142.2
