Proklima FN-110142.1 Bedienungsanleitung Seite 13

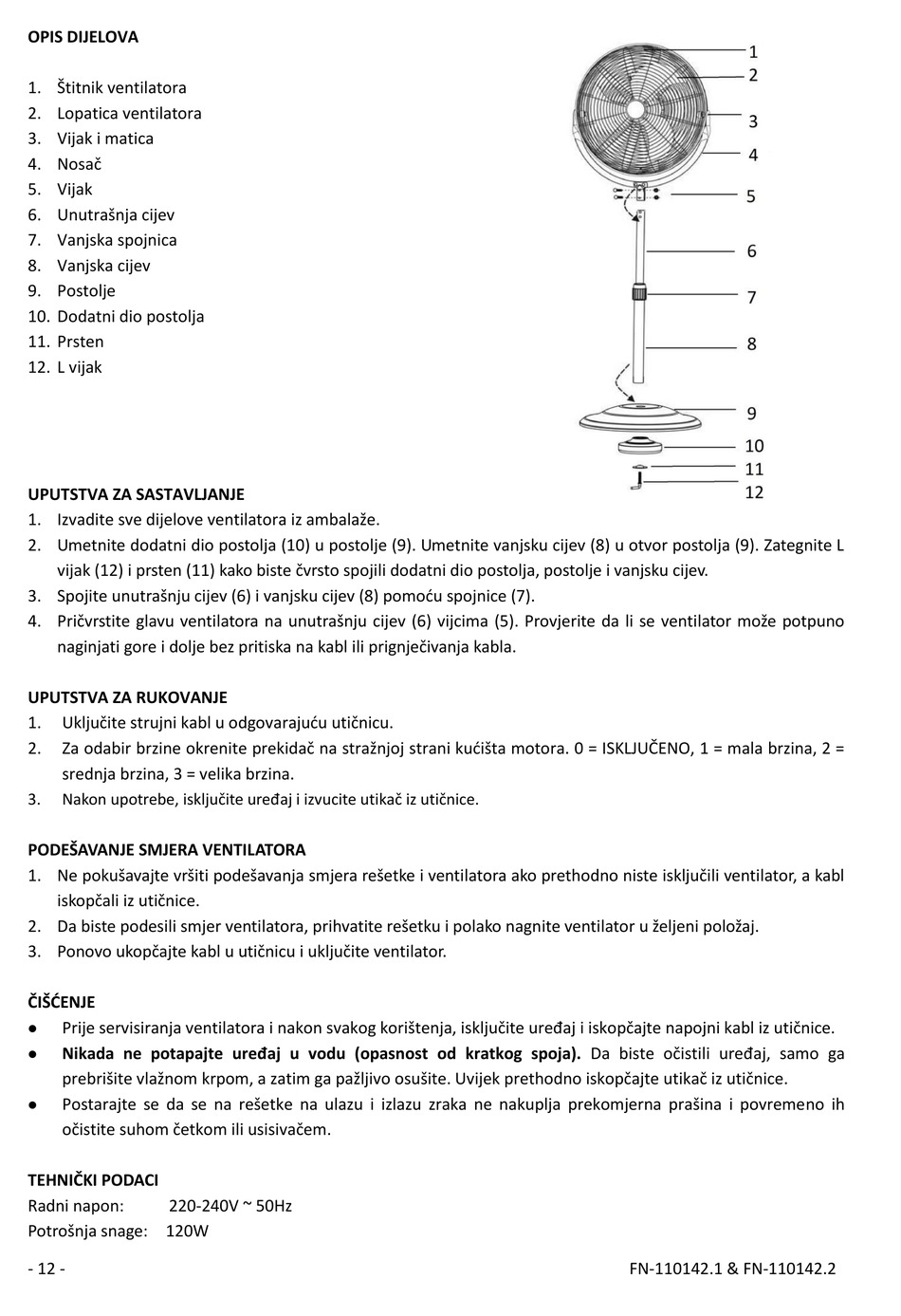

OPIS DIJELOVA
1. Štitnik ventilatora
2. Lopatica ventilatora
3. Vijak i matica
4. Nosač
5. Vijak
6. Unutrašnja cijev
7. Vanjska spojnica
8. Vanjska cijev
9. Postolje
10. Dodatni dio postolja
11. Prsten
12. L vijak
UPUTSTVA ZA SASTAVLJANJE
1. Izvadite sve dijelove ventilatora iz ambalaže.
2. Umetnite dodatni dio postolja (10) u postolje (9). Umetnite vanjsku cijev (8) u otvor postolja (9). Zategnite L
vijak (12) i prsten (11) kako biste čvrsto spojili dodatni dio postolja, postolje i vanjsku cijev.
3. Spojite unutrašnju cijev (6) i vanjsku cijev (8) pomoću spojnice (7).
4. Pričvrstite glavu ventilatora na unutrašnju cijev (6) vijcima (5). Provjerite da li se ventilator može potpuno
naginjati gore i dolje bez pritiska na kabl ili prignječivanja kabla.
UPUTSTVA ZA RUKOVANJE
1. Uključite strujni kabl u odgovarajuću utičnicu.
2. Za odabir brzine okrenite prekidač na stražnjoj strani kućišta motora. 0 = ISKLJUČENO, 1 = mala brzina, 2 =
srednja brzina, 3 = velika brzina.
3. Nakon upotrebe, isključite uređaj i izvucite utikač iz utičnice.
PODEŠAVANJE SMJERA VENTILATORA
1. Ne pokušavajte vršiti podešavanja smjera rešetke i ventilatora ako prethodno niste isključili ventilator, a kabl
iskopčali iz utičnice.
2. Da biste podesili smjer ventilatora, prihvatite rešetku i polako nagnite ventilator u željeni položaj.
3. Ponovo ukopčajte kabl u utičnicu i uključite ventilator.
ČIŠĆENJE
Prije servisiranja ventilatora i nakon svakog korištenja, isključite uređaj i iskopčajte napojni kabl iz utičnice.

Nikada ne potapajte uređaj u vodu (opasnost od kratkog spoja). Da biste očistili uređaj, samo ga

prebrišite vlažnom krpom, a zatim ga pažljivo osušite. Uvijek prethodno iskopčajte utikač iz utičnice.
Postarajte se da se na rešetke na ulazu i izlazu zraka ne nakuplja prekomjerna prašina i povremeno ih

očistite suhom četkom ili usisivačem.
TEHNIČKI PODACI
Radni napon: 220-240V ~ 50Hz
Potrošnja snage: 120W
- 12 - FN-110142.1 & FN-110142.2
