Proklima FN-110142.1 Bedienungsanleitung Seite 5

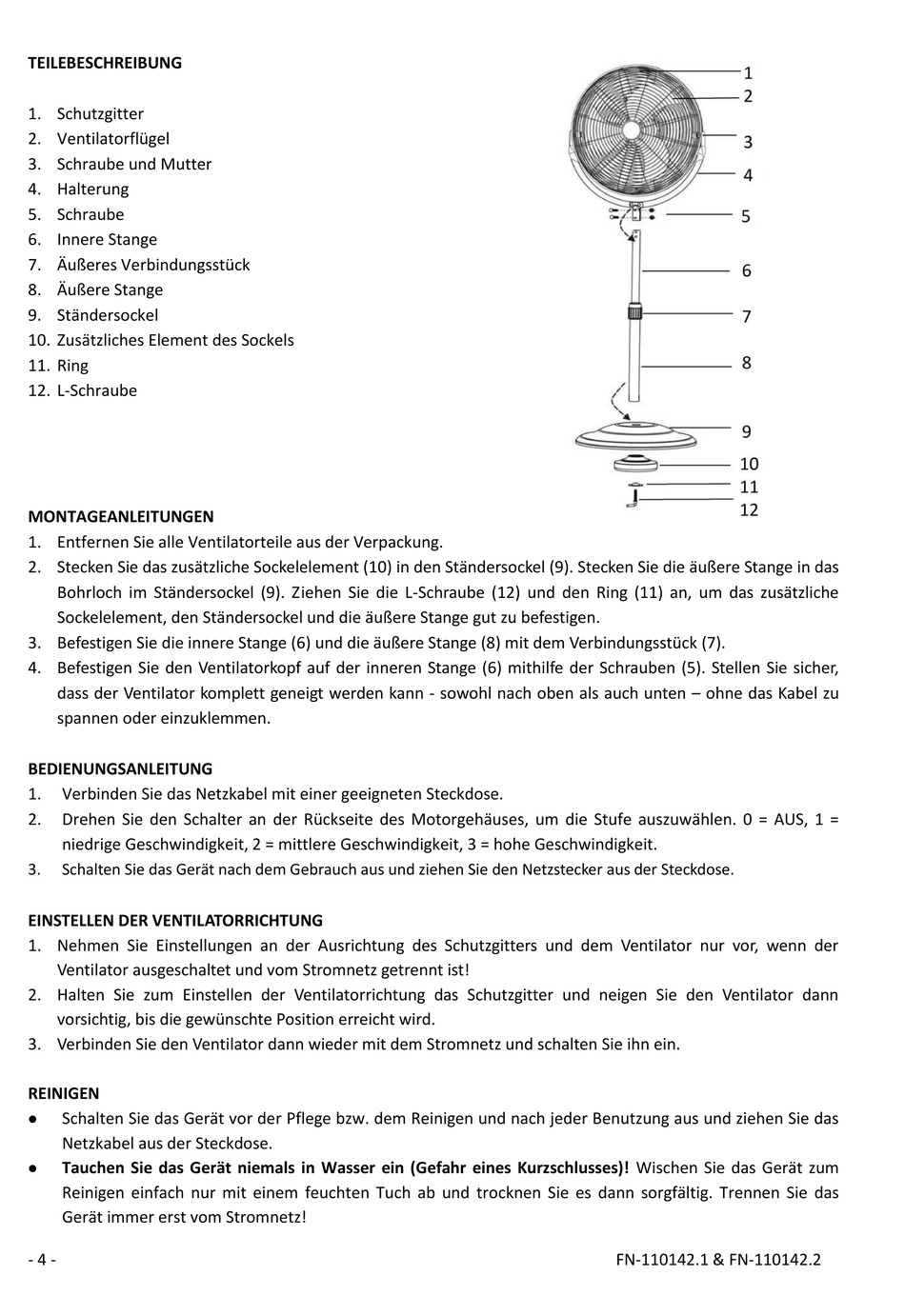

TEILEBESCHREIBUNG
1. Schutzgitter
2. Ventilatorflügel
3. Schraube und Mutter
4. Halterung
5. Schraube
6. Innere Stange
7. Äußeres Verbindungsstück
8. Äußere Stange
9. Ständersockel
10. Zusätzliches Element des Sockels
11. Ring
12. L-Schraube
MONTAGEANLEITUNGEN
1. Entfernen Sie alle Ventilatorteile aus der Verpackung.
2. Stecken Sie das zusätzliche Sockelelement (10) in den Ständersockel (9). Stecken Sie die äußere Stange in das
Bohrloch im Ständersockel (9). Ziehen Sie die L-Schraube (12) und den Ring (11) an, um das zusätzliche
Sockelelement, den Ständersockel und die äußere Stange gut zu befestigen.
3. Befestigen Sie die innere Stange (6) und die äußere Stange (8) mit dem Verbindungsstück (7).
4. Befestigen Sie den Ventilatorkopf auf der inneren Stange (6) mithilfe der Schrauben (5). Stellen Sie sicher,
dass der Ventilator komplett geneigt werden kann - sowohl nach oben als auch unten – ohne das Kabel zu
spannen oder einzuklemmen.
BEDIENUNGSANLEITUNG
1. Verbinden Sie das Netzkabel mit einer geeigneten Steckdose.
2. Drehen Sie den Schalter an der Rückseite des Motorgehäuses, um die Stufe auszuwählen. 0 = AUS, 1 =
niedrige Geschwindigkeit, 2 = mittlere Geschwindigkeit, 3 = hohe Geschwindigkeit.
3. Schalten Sie das Gerät nach dem Gebrauch aus und ziehen Sie den Netzstecker aus der Steckdose.
EINSTELLEN DER VENTILATORRICHTUNG
1. Nehmen Sie Einstellungen an der Ausrichtung des Schutzgitters und dem Ventilator nur vor, wenn der
Ventilator ausgeschaltet und vom Stromnetz getrennt ist!
2. Halten Sie zum Einstellen der Ventilatorrichtung das Schutzgitter und neigen Sie den Ventilator dann
vorsichtig, bis die gewünschte Position erreicht wird.
3. Verbinden Sie den Ventilator dann wieder mit dem Stromnetz und schalten Sie ihn ein.
REINIGEN
Schalten Sie das Gerät vor der Pflege bzw. dem Reinigen und nach jeder Benutzung aus und ziehen Sie das

Netzkabel aus der Steckdose.
Tauchen Sie das Gerät niemals in Wasser ein (Gefahr eines Kurzschlusses)! Wischen Sie das Gerät zum

Reinigen einfach nur mit einem feuchten Tuch ab und trocknen Sie es dann sorgfältig. Trennen Sie das
Gerät immer erst vom Stromnetz!
- 4 - FN-110142.1 & FN-110142.2
