Original

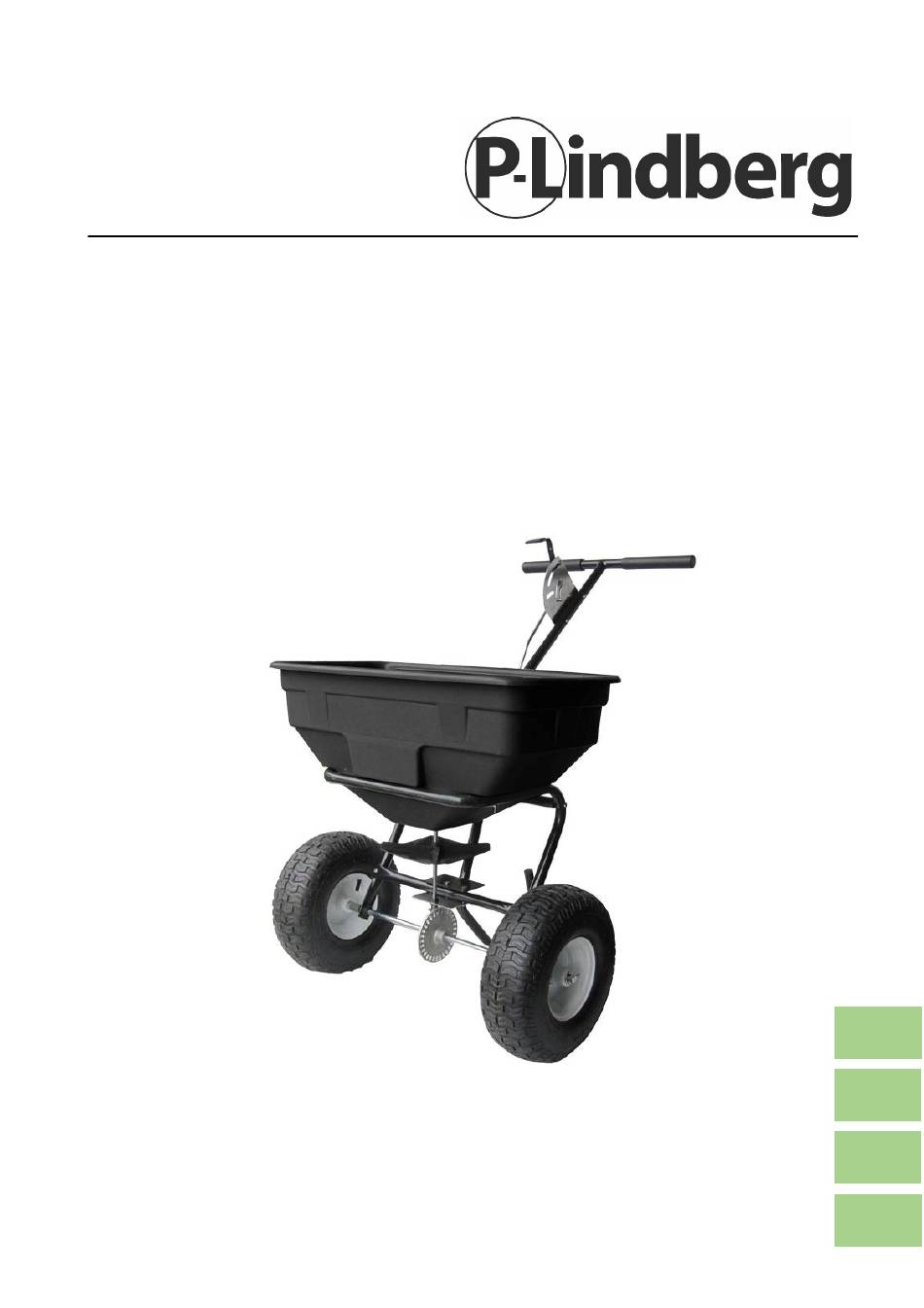

Manual
9032388
DK/N: Centrifugalspreder
S: Spridare
D: Streuwagen
GB: Spreader
05-12-2019
www.p-lindberg.dk
www.p-lindberg.no
www.p-lindberg.se
www.p-lindberg.de
DK
S
D
GB
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für P.Lindberg 9032388

  • Seite 1 Original Manual 9032388 DK/N: Centrifugalspreder S: Spridare D: Streuwagen GB: Spreader www.p-lindberg.dk www.p-lindberg.no www.p-lindberg.se www.p-lindberg.de 05-12-2019...
  • Seite 2 Kontakt Danmark: P. Lindberg A/S Sdr. Ringvej 1 6600 Vejen Tlf. 70 21 26 26 Fax 70 21 26 30 salg@p-lindberg.dk www.p-lindberg.dk Kontakt Norge: P. Lindberg Doneheia 62 4516 Mandal Telefon: 21 98 47 47 hei@lindberg.no www.p-lindberg.no Kontakt Sverige: P. Lindberg Sverigefilial Myrangatan 4 745 37 Enköping Tel.
  • Seite 27 Original- bedienungsanleitung Handstreuwagen – Artikelnr. 9032388 Beschreibung: Manuell bedienter Streuwagen, Schubmodell. Geeignet für Kunstdünger, Salz, Kies oä. Mit starkem Aluminiumschalthebel und 14“ Reifen. Die Dosierungsmenge kann vom Steuer aus geregelt werden. Streut je nach Geschwindigkeit bis zu 6 Meter weit. Behälter: 59 Liter. Nettogewicht: 16,6 kg.
  • Seite 28: Einführung

    Auf das Getriebe und die Achsbuchsen darf keinerlei Fett geschmiert werden. Dies hätte nur zur Folge, dass sich dort Staub und Schmutz ansammeln, eine korrekte Funktion wird verhindert. Kontrolle des Reifendrucks. Der Streuwagen muss trocken gelagert werden. MAN 9032388 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe...
  • Seite 29: Elementübersicht

    Elementübersicht 1) Hebel 2) Öffnungs-/Schließmechanismus 3) Behälter/Düngerbehälter 4) Reifen/Räder 5) Streuelement 6) Stützfuß MAN 9032388 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-Mail: kontakt@p-lindberg.de...
  • Seite 30: Teileliste

    Buchse Ringsplint/Drive Pin Abstandselement Splint Ø5x35 Stützfuß (1) Verbindungsstange (1) Vormontierter Lenker (1) Behälter (1) Gestell (1) Rad (2) Netz (1) Regenschutz (1) MAN 9032388 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-Mail: kontakt@p-lindberg.de...
  • Seite 31: Zusammenbau

    Schieben Sie die Radbuchse und das Rad auf die Achse Hier werden 4 Ø16-Unterlegscheiben zum Einstellen des Zwischenraums verwendet. Unterlegscheibe Ø16 Splint Ø5x35 MAN 9032388 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-Mail: kontakt@p-lindberg.de...
  • Seite 32: Montage Des Stützfußes

    • Der Stützfuß wird angebracht und mit Schrauben festgezogen. Rahmen Stoppmutter M8 Große Unterlegscheibe Ø6 Abstandselement Schraube M8x75 Stoppmutter M6 Schraube M6x40 Stützfuß MAN 9032388 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-Mail: kontakt@p-lindberg.de...
  • Seite 33: Montage Des Düngerbehälters

    • Der Splint wird angebracht. Splint Ø3 Die Drehachse am Montieren Sie den Behälter mit 6 Behälter montieren. M6x40-Schrauben, Ø6-Unterlegscheiben und M6-Stoppmuttern am Gestell. MAN 9032388 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-Mail: kontakt@p-lindberg.de...
  • Seite 34: Griff Wird Am Stützfuß Montiert

    M6x20-Schrauben durch die Löcher der Platte und ziehen Sie diese mit Ø6-Federscheiben und M6-Stoppmuttern fest. Hebel Schraube M6x35 Schraube M6x20 Federring Ø6 Stoppmutter M6 Federring Ø6 Stoppmutter M6 MAN 9032388 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-Mail: kontakt@p-lindberg.de...
  • Seite 35: Verbindungsstangen

    Befestigen Sie eine Ø8-Unterlegscheibe am Ende der Verbindungsstange sowie am Loch am Beschlag. Mit einer M8-Stoppmutter festziehen. Befestigen Sie dann eine Ø8-Unterlegscheibe an der Verbindungsstange sowie am Loch. Mit M8-Stoppmutter festziehen. MAN 9032388 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe...
  • Seite 36: Einstellen Des Verschlussmechanismusses

    Material freigegeben. Wird er nach oben geschoben, wird der Durchfluss nach und nach völlig gestoppt. 3. Wenn die gewünschte Einstellung erzielt worden ist, wird die Flügelmutter erneut festgezogen. MAN 9032388 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe...
  • Seite 37 Klappe ganz geschlossen ist. Schrauben festziehen. Wenn der Griff auf „30“ gestellt wird, ist die Klappe ganz offen. Wenn der Griff auf „0“ gestellt wird, ist der Behälter ganz geschlossen. MAN 9032388 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel.
  • Seite 38: Explosionszeichnung

    Explosionszeichnung Verwenden Sie 4 Ø16-Unterlegscheiben zum Einstellen des Zwischenraums an den Rädern. MAN 9032388 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-Mail: kontakt@p-lindberg.de...
  • Seite 39: Teileliste

    Stoppmutter M5 Verbindungsstange Sechskantschraube Schraube M5x40 M8x75 Wir behalten uns das Recht vor, technische Parameter oder Spezifikationen dieses Produktes ohne vorherige Ankündigung zu ändern. MAN 9032388 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-Mail: kontakt@p-lindberg.de...
