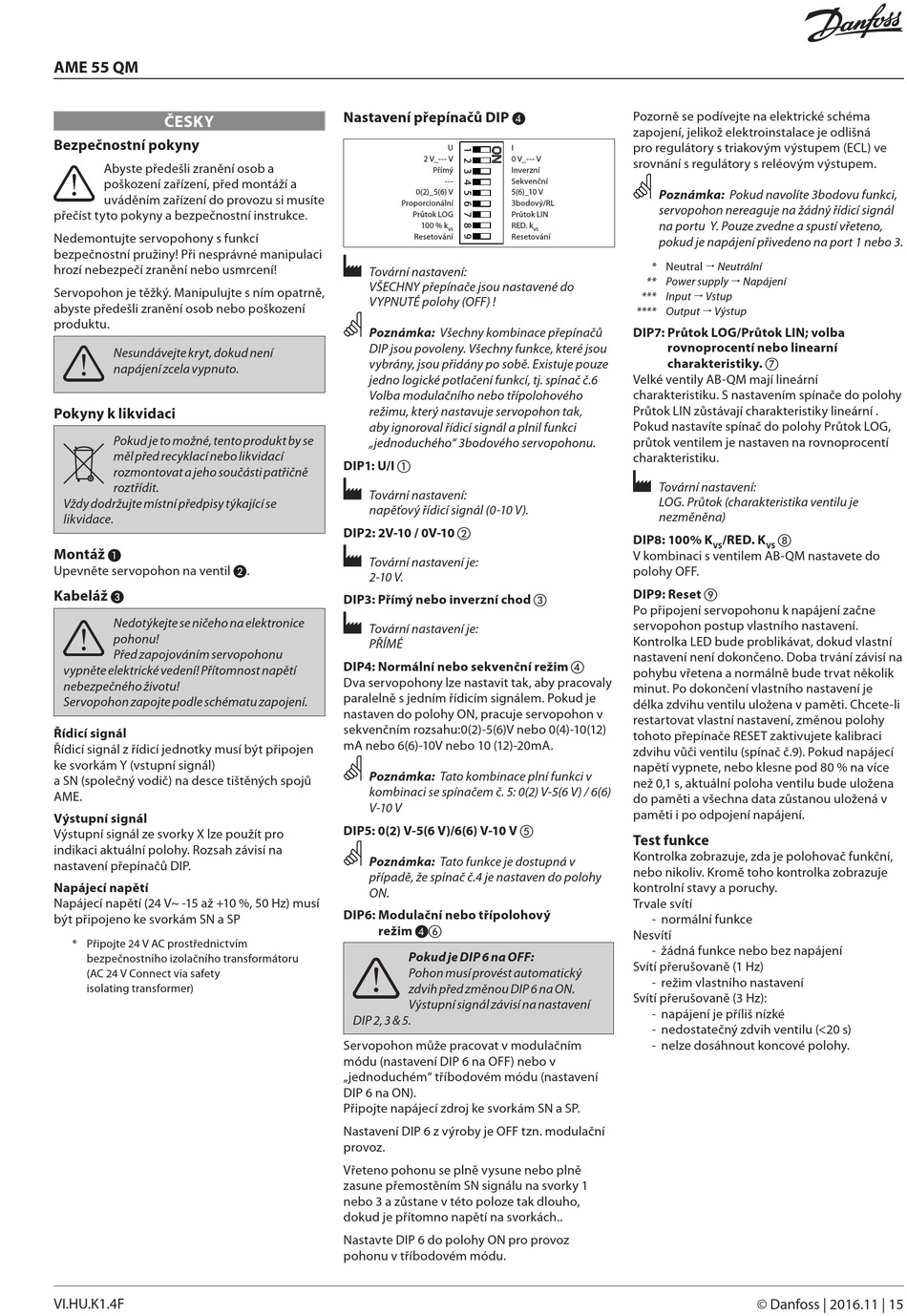

AME 55 QM
ČESKY
Bezpečnostní pokyny
Abyste předešli zranění osob a
poškození zařízení, před montáží a
uváděním zařízení do provozu si musíte
přečíst tyto pokyny a bezpečnostní instrukce.
Nedemontujte servopohony s funkcí
bezpečnostní pružiny! Při nesprávné manipulaci
hrozí nebezpečí zranění nebo usmrcení!
Servopohon je těžký. Manipulujte s ním opatrně,
abyste předešli zranění osob nebo poškození
produktu.
Nesundávejte kryt, dokud není
napájení zcela vypnuto.
Pokyny k likvidaci
Pokud je to možné, tento produkt by se
měl před recyklací nebo likvidací
rozmontovat a jeho součásti patřičně
roztřídit.
Vždy dodržujte místní předpisy týkající se
likvidace.
Montáž
❶
Upevněte servopohon na ventil ❷.
Kabeláž
❸
Nedotýkejte se ničeho na elektronice
pohonu!
Před zapojováním servopohonu
vypněte elektrické vedení! Přítomnost napětí
nebezpečného životu!
Servopohon zapojte podle schématu zapojení.
Řídicí signál
Řídicí signál z řídicí jednotky musí být připojen
ke svorkám Y (vstupní signál)
a SN (společný vodič) na desce tištěných spojů
AME.
Výstupní signál
Výstupní signál ze svorky X lze použít pro
indikaci aktuální polohy. Rozsah závisí na
nastavení přepínačů DIP.
Napájecí napětí
Napájecí napětí (24 V~ -15 až +10 %, 50 Hz) musí
být připojeno ke svorkám SN a SP
* Připojte 24 V AC prostřednictvím
bezpečnostního izolačního transformátoru
(AC 24 V Connect via safety
isolating transformer)
VI.HU.K1.4F
Nastavení přepínačů DIP
❹
U I
2 V_--- V 0 V_--- V
Přímý Inverzní
--- Sekvenční
0(2)_5(6) V 5(6)_10 V
Proporcionální 3bodový/RL
Průtok LOG Průtok LIN
100 % k RED. k
VS
Resetování Resetování
Tovární nastavení:
VŠECHNY přepínače jsou nastavené do
VYPNUTÉ polohy (OFF) !
Poznámka: Všechny kombinace přepínačů
DIP jsou povoleny. Všechny funkce, které jsou
vybrány, jsou přidány po sobě. Existuje pouze
jedno logické potlačení funkcí, tj. spínač č.6
Volba modulačního nebo třípolohového
režimu, který nastavuje servopohon tak,
aby ignoroval řídicí signál a plnil funkci
„jednoduchého" 3bodového servopohonu.
DIP1: U/I ①
Tovární nastavení:
napěťový řídicí signál (0-10 V).
DIP2: 2V-10 / 0V-10 ②
Tovární nastavení je:
2-10 V.
DIP3: Přímý nebo inverzní chod ③
Tovární nastavení je:
PŘÍMÉ
DIP4: Normální nebo sekvenční režim ④
Dva servopohony lze nastavit tak, aby pracovaly
paralelně s jedním řídicím signálem. Pokud je
nastaven do polohy ON, pracuje servopohon v
sekvenčním rozsahu:0(2)-5(6)V nebo 0(4)-10(12)
mA nebo 6(6)-10V nebo 10 (12)-20mA.
Poznámka: Tato kombinace plní funkci v
kombinaci se spínačem č. 5: 0(2) V-5(6 V) / 6(6)
V-10 V
DIP5: 0(2) V-5(6 V)/6(6) V-10 V ⑤
Poznámka: Tato funkce je dostupná v
případě, že spínač č.4 je nastaven do polohy
ON.
DIP6: Modulační nebo třípolohový
režim ❹⑥
Pokud je DIP 6 na OFF:
Pohon musí provést automatický
zdvih před změnou DIP 6 na ON.
Výstupní signál závisí na nastavení
DIP 2, 3 & 5.
Servopohon může pracovat v modulačním
módu (nastavení DIP 6 na OFF) nebo v
„jednoduchém" tříbodovém módu (nastavení
DIP 6 na ON).
Připojte napájecí zdroj ke svorkám SN a SP.
Nastavení DIP 6 z výroby je OFF tzn. modulační
provoz.
Vřeteno pohonu se plně vysune nebo plně
zasune přemostěním SN signálu na svorky 1
nebo 3 a zůstane v této poloze tak dlouho,
dokud je přítomno napětí na svorkách..
Nastavte DIP 6 do polohy ON pro provoz
pohonu v tříbodovém módu.
Pozorně se podívejte na elektrické schéma
zapojení, jelikož elektroinstalace je odlišná
pro regulátory s triakovým výstupem (ECL) ve
srovnání s regulátory s reléovým výstupem.
Poznámka: Pokud navolíte 3bodovu funkci,
servopohon nereaguje na žádný řídicí signál
na portu Y. Pouze zvedne a spustí vřeteno,
VS
pokud je napájení přivedeno na port 1 nebo 3.
* Neutral  Neutrální
** Power supply  Napájení
*** Input  Vstup
**** Output  Výstup
DIP7: Průtok LOG/Průtok LIN; volba
rovnoprocentí nebo linearní
charakteristiky. ⑦
Velké ventily AB-QM mají lineární
charakteristiku. S nastavením spínače do polohy
Průtok LIN zůstávají charakteristiky lineární .
Pokud nastavíte spínač do polohy Průtok LOG,
průtok ventilem je nastaven na rovnoprocentí
charakteristiku.
Tovární nastavení:
LOG. Průtok (charakteristika ventilu je
nezměněna)
DIP8: 100% K
V kombinaci s ventilem AB-QM nastavete do
polohy OFF.
DIP9: Reset ⑨
Po připojení servopohonu k napájení začne
servopohon postup vlastního nastavení.
Kontrolka LED bude problikávat, dokud vlastní
nastavení není dokončeno. Doba trvání závisí na
pohybu vřetena a normálně bude trvat několik
minut. Po dokončení vlastního nastavení je
délka zdvihu ventilu uložena v paměti. Chcete-li
restartovat vlastní nastavení, změnou polohy
tohoto přepínače RESET zaktivujete kalibraci
zdvihu vůči ventilu (spínač č.9). Pokud napájecí
napětí vypnete, nebo klesne pod 80 % na více
než 0,1 s, aktuální poloha ventilu bude uložena
do paměti a všechna data zůstanou uložená v
paměti i po odpojení napájení.
Test funkce
Kontrolka zobrazuje, zda je polohovač funkční,
nebo nikoliv. Kromě toho kontrolka zobrazuje
kontrolní stavy a poruchy.
Trvale svítí
- normální funkce
Nesvítí
- žádná funkce nebo bez napájení
Svítí přerušovaně (1 Hz)
- režim vlastního nastavení
Svítí přerušovaně (3 Hz):
- napájení je příliš nízké
- nedostatečný zdvih ventilu (<20 s)
- nelze dosáhnout koncové polohy.
/RED. K
⑧
VS VS
