Bedienung
Einlernvorgang

Roto Com-Tec Sensor | Comfort S

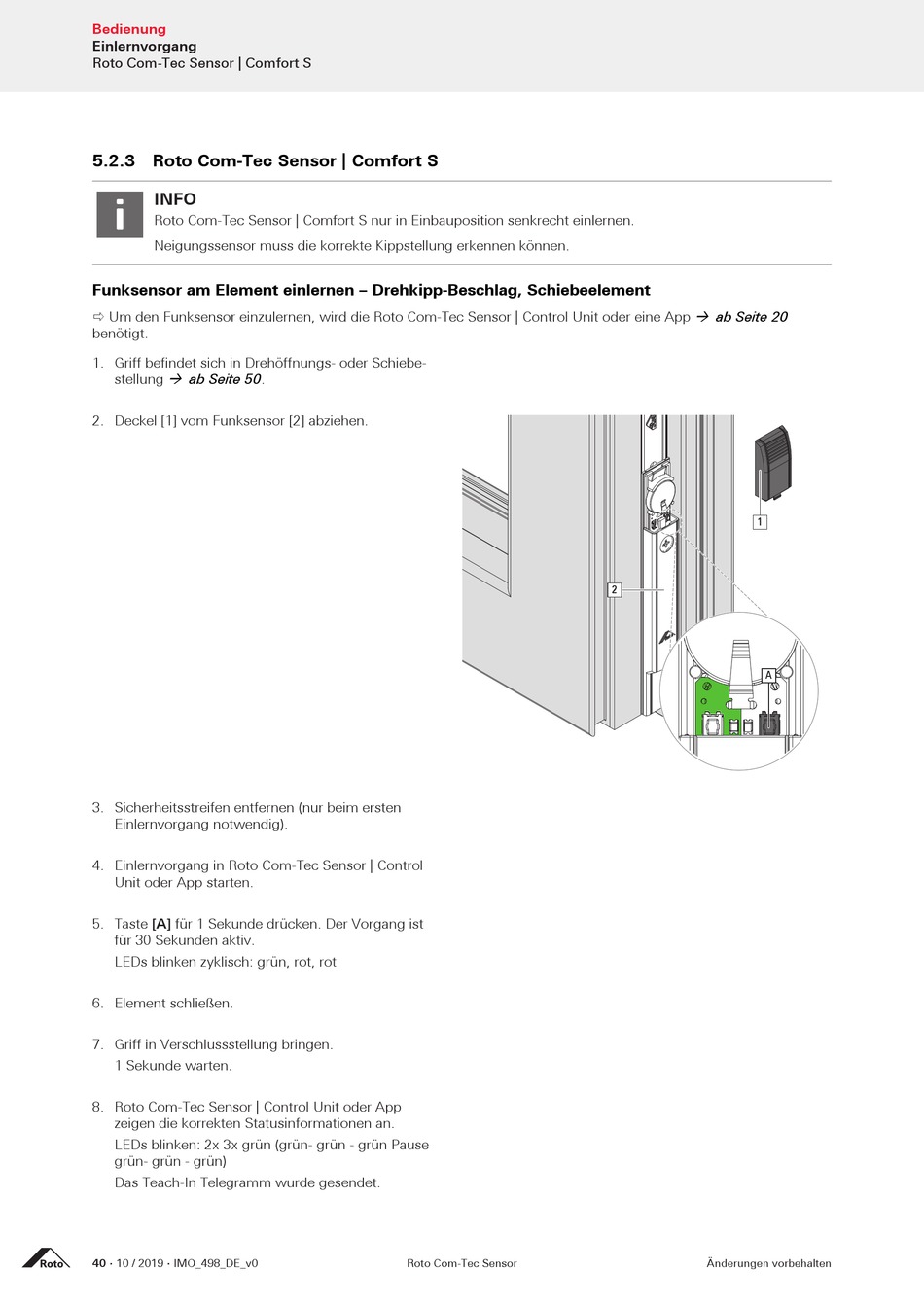

5.2.3 Roto Com-Tec Sensor | Comfort S
INFO
Roto Com-Tec Sensor | Comfort S nur in Einbauposition senkrecht einlernen.
Neigungssensor muss die korrekte Kippstellung erkennen können.
Funksensor am Element einlernen – Drehkipp-Beschlag, Schiebeelement
 Um den Funksensor einzulernen, wird die Roto Com-Tec Sensor | Control Unit oder eine App
benötigt.
1. Griff befindet sich in Drehöffnungs- oder Schiebe-
 ab Seite
stellung 50.
2. Deckel [1] vom Funksensor [2] abziehen.
3. Sicherheitsstreifen entfernen (nur beim ersten
Einlernvorgang notwendig).
4. Einlernvorgang in Roto Com-Tec Sensor | Control
Unit oder App starten.
5. Taste [A] für 1 Sekunde drücken. Der Vorgang ist
für 30 Sekunden aktiv.
LEDs blinken zyklisch: grün, rot, rot
6. Element schließen.
7. Griff in Verschlussstellung bringen.
1 Sekunde warten.
8. Roto Com-Tec Sensor | Control Unit oder App
zeigen die korrekten Statusinformationen an.
LEDs blinken: 2x 3x grün (grün- grün - grün Pause
grün- grün - grün)
Das Teach-In Telegramm wurde gesendet.
40 · 10 / 2019 · IMO_498_DE_v0 Roto Com-Tec Sensor
 ab Seite 20
1
2
A
