Montage

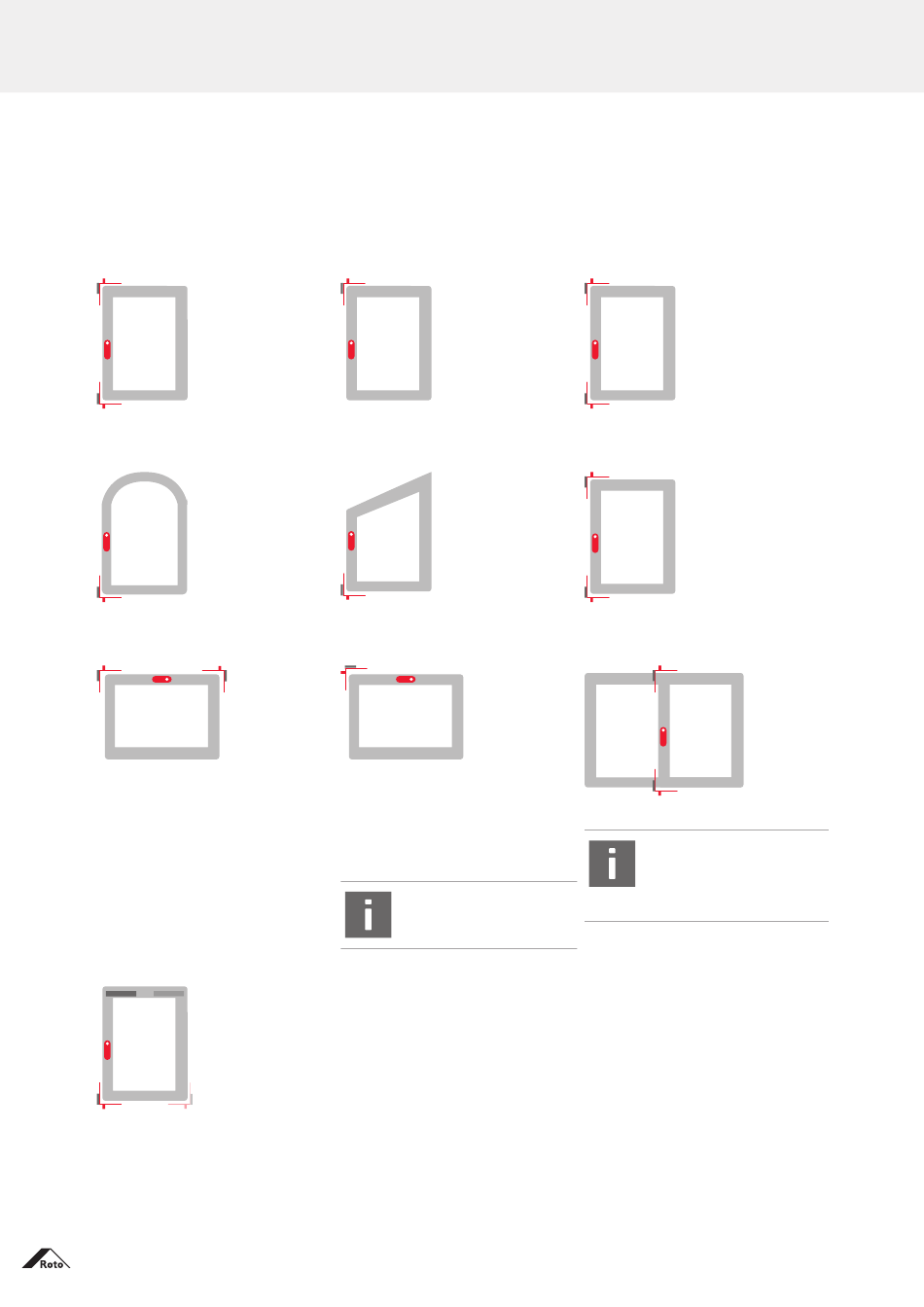

Positionierung Eckumlenkung mit Roto Com-Tec Sensor
Abgebildet sind Positionsmöglichkeiten einzelner Öffnungsarten. Es wird jeweils nur ein Roto Com-Tec Sensor pro
Fenster montiert.
Der Funksensor sitzt auf dem senkrecht verbauten Schenkel der Eckumlenkung. Ausnahme: Kipp-Beschlag mit Fang-
und Putzschere.
Roto NX / NT
Drehkipp-Beschlag
Drehkipp-Beschlag Rundbogen
Kipp-Beschlag
Ohne Fang- und Putzschere
Falzschere(n) oben
Drehkipp-Beschlag mit Roto E-Tec
Drive
24 · 10 / 2019 · IMO_498_DE_v0
Drehkipp-Beschlag mit TiltSafe
Drehkipp-Beschlag Schrägfenster
Kipp-Beschlag
Mit Fang- und Putzschere
Falzschere(n) oben
INFO
Einbau erfolgt horizontal.
Roto Com-Tec Sensor
TiltFirst-Beschlag
Dreh-Beschlag
Stulp-Beschlag
INFO
Beim zweitöffnenden
Flügel muss ein Auflauf
montiert werden.
