Montage

Steckmagnet und Funksensor

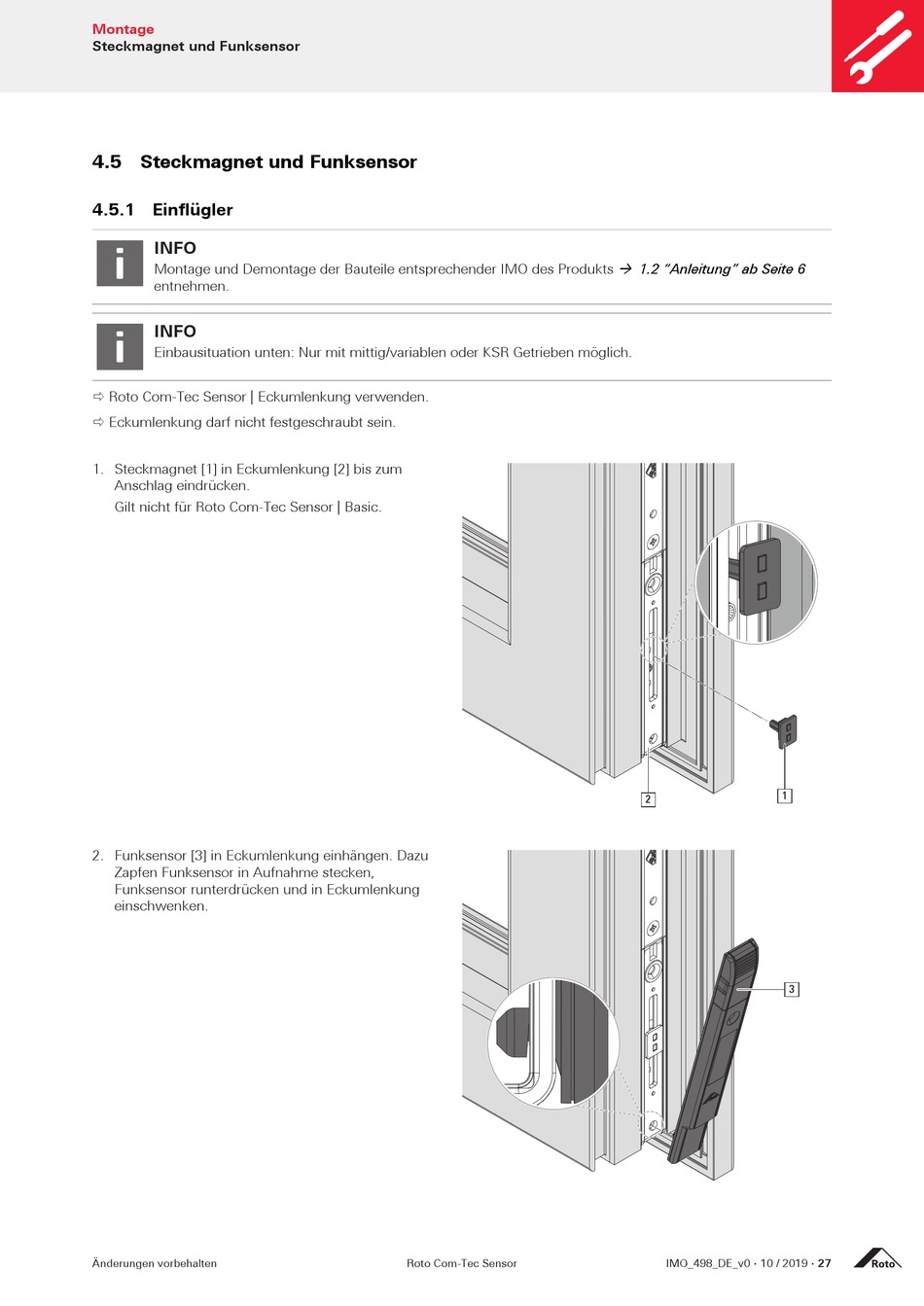

4.5 Steckmagnet und Funksensor
4.5.1 Einflügler
INFO
Montage und Demontage der Bauteile entsprechender IMO des Produkts
entnehmen.
INFO
Einbausituation unten: Nur mit mittig/variablen oder KSR Getrieben möglich.
 Roto Com-Tec Sensor | Eckumlenkung verwenden.
 Eckumlenkung darf nicht festgeschraubt sein.
1. Steckmagnet [1] in Eckumlenkung [2] bis zum
Anschlag eindrücken.
Gilt nicht für Roto Com-Tec Sensor | Basic.
2. Funksensor [3] in Eckumlenkung einhängen. Dazu
Zapfen Funksensor in Aufnahme stecken,
Funksensor runterdrücken und in Eckumlenkung
einschwenken.
Änderungen vorbehalten Roto Com-Tec Sensor
 1.2 "Anleitung" ab Seite 6
1
2
3
IMO_498_DE_v0 · 10 / 2019 · 27
